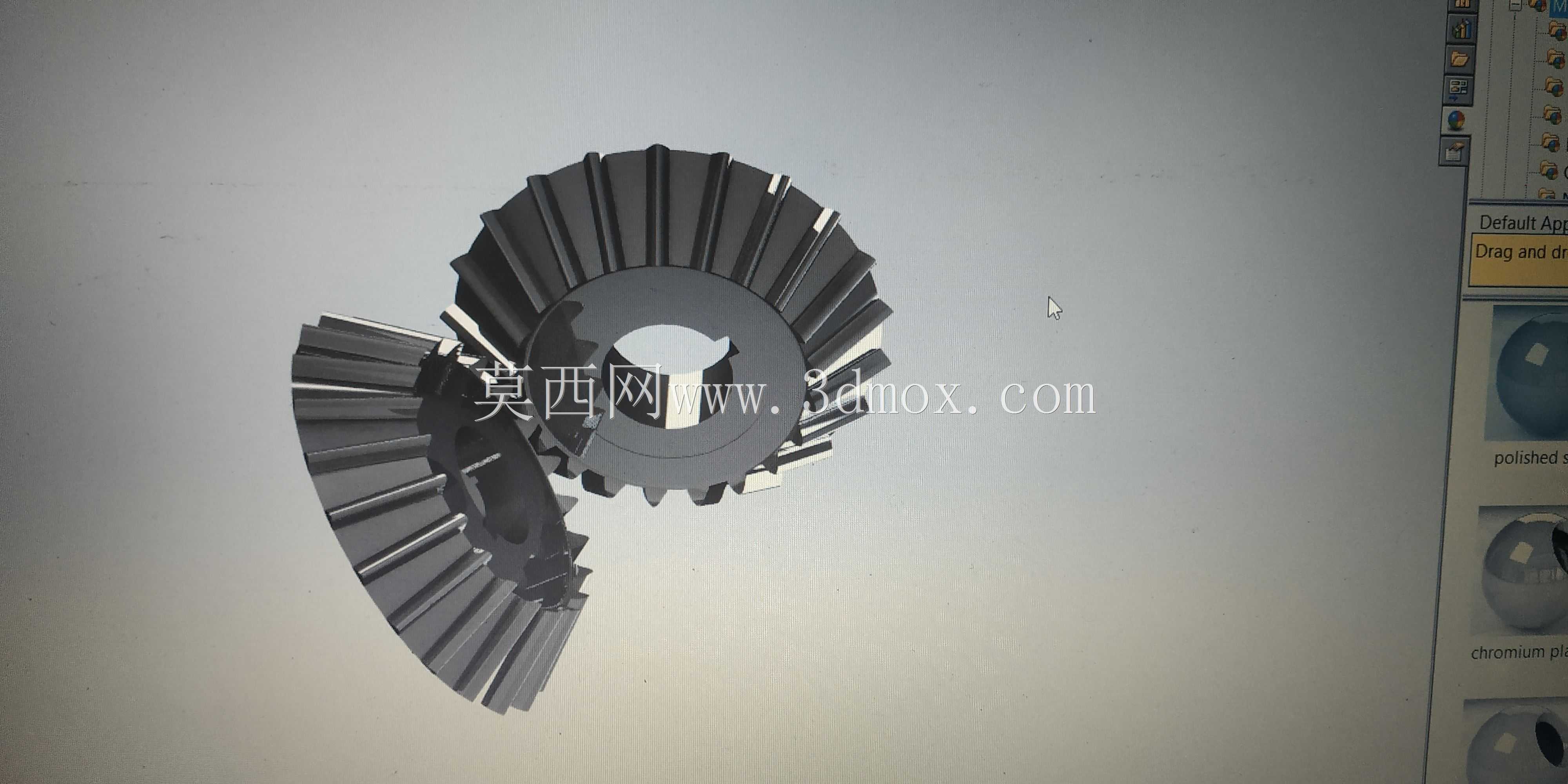

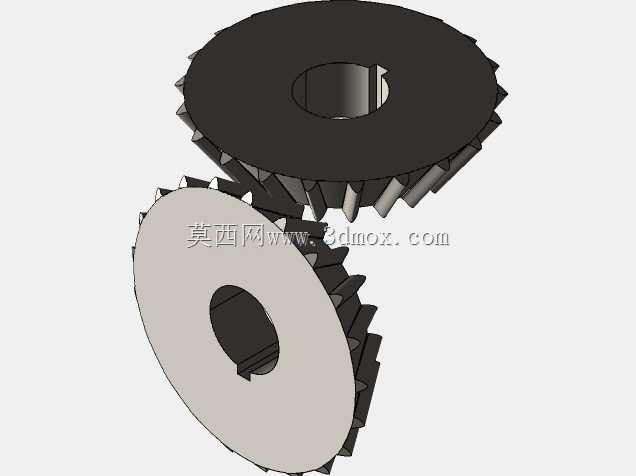

交错轴传动用直齿锥齿轮配对结构

　　这套锥齿轮配对结构，主要用于实现两相交轴之间的运动与动力传递，常见的轴交角为90度，在差速器、机床分度机构、农业机械传动箱、小型动力输出单元中都有广泛应用。不同于平行轴传动的圆柱齿轮，锥齿轮的轮齿分布在截锥体表面，齿形从大端到小端逐渐收窄，设计时需要先确定轴交角、传动比、齿数、模数等核心参数，再通过背锥展开的方式近似计算齿形参数，保证啮合过程中齿面接触均匀，避免出现偏载、卡滞、异响等问题。从结构上看，两个配对齿轮的轮齿齿向相互匹配，安装时需要严格保证两齿轮的节锥顶点重合，轴向定位尺寸偏差过大会直接导致啮合间隙异常，加速齿面磨损，严重时还会出现断齿故障。齿轮中心的通孔为安装轴孔，孔壁可根据使用需求设计键槽、顶丝孔等定位结构，

　　用于和传动轴实现周向固定，传递额定扭矩。轮齿的齿面经过齿形修形处理，可降低啮合过程中的冲击载荷，提升传动平稳性，适合中低速、中等载荷的传动场景。设计过程中需要重点校核齿面接触强度与齿根弯曲强度，根据实际传递的功率、转速、工况载荷系数确定模数与齿宽，齿宽通常取节锥母线长度的三分之一左右，避免齿宽过小导致承载能力不足，或是齿宽过大造成小端齿形过尖、加工难度提升。安装边界方面，需要预留足够的轴向调整间隙，方便装配时通过调整垫片厚度控制齿侧间隙，保证啮合印痕处于齿面中部位置，同时要考虑润滑空间，闭式传动场景下可搭配润滑油实现齿面润滑降温，开式传动则需要定期补充润滑脂，减少磨粒磨损。这类锥齿轮的配对啮合特性，

　　决定了其在空间交错传动场景下不可替代的作用，相比蜗轮蜗杆传动，锥齿轮传动效率更高，反向传动无自锁特性，适合需要双向传递动力的机构，设计建模时需要严格保证配对齿轮的参数匹配，避免出现根切、齿厚偏差过大等问题，确保装配后可顺畅转动，无卡滞点。
