海上浮式生产储卸油装置上部组块框架结构

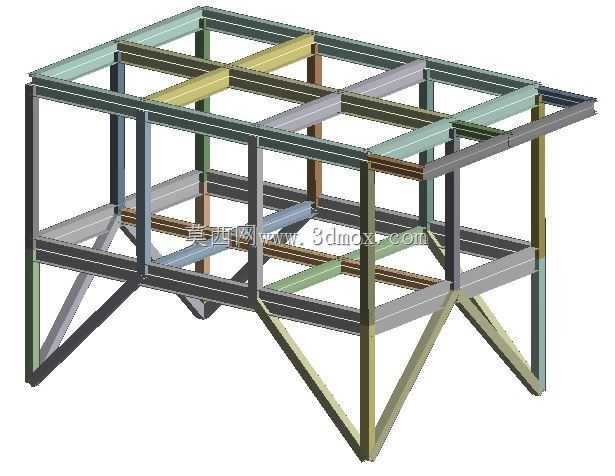

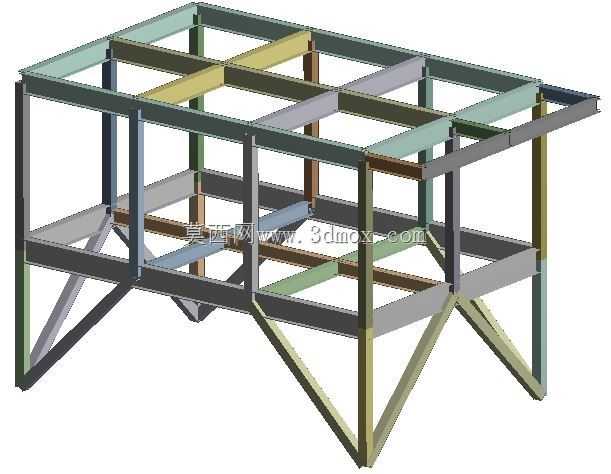

　　该结构对应海上浮式生产储卸油装置的上部承载框架，是FPSO上部生产模块的核心支撑载体，主要应用于离岸油气开发场景，承担上部油气处理工艺设备、公用工程设备、生产辅助设施的全部静动载荷，同时需要适配FPSO船体在海浪作用下的六自由度运动载荷，以及海上高盐雾、强风、极端温差的服役环境。从结构形式来看，该框架采用多层型钢桁架式设计，主立柱采用大截面型钢承担竖向载荷，层间设置纵横双向主梁形成平面承载网格，底部斜撑采用三角稳定结构布置，可有效传递水平方向的风载、船体摇摆带来的惯性载荷，避免结构在复杂受力下出现失稳变形。设计过程中优先考虑载荷传递路径的合理性，所有主承力构件的连接节点均采用刚性连接设计，保证框架整体刚度，

　　减少上部设备运行过程中的结构振动幅值，避免工艺管线因结构变形出现应力疲劳破损。框架的层间距根据上部设备的安装高度、检修操作空间需求设置，主梁的排布间距匹配常见油气处理设备的底座安装尺寸，预留了设备地脚螺栓的安装操作空间，同时在框架边缘预留了管线排布、电缆桥架敷设的专用通道位置，避免后续设备安装阶段出现结构干涉。底部斜撑的布置角度经过受力优化，在保证足够支撑刚度的前提下，尽可能减少斜撑对下层操作空间的占用，方便运维人员通行与小型检修机具的转运。框架的整体外轮廓尺寸适配FPSO船体甲板的安装边界，底部立柱的连接点位与船体甲板的预埋强结构位置一一对应，可直接完成对接安装，无需在现场额外做甲板结构加强，大幅缩短海上安装作业周期。

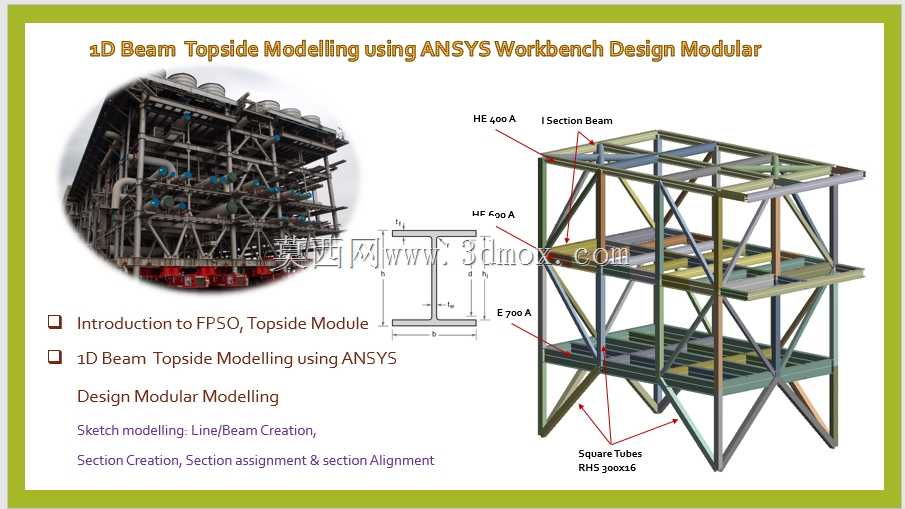

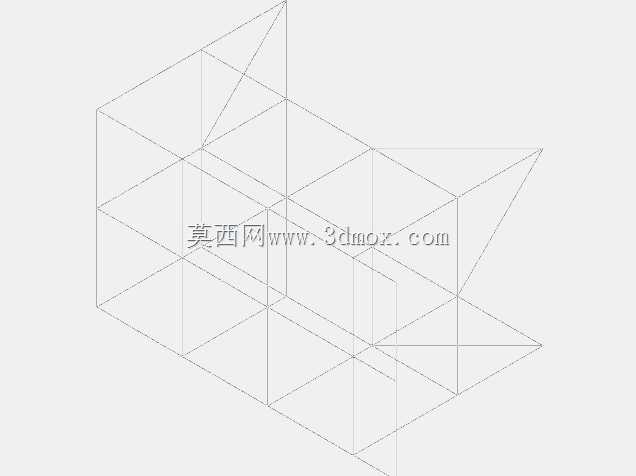

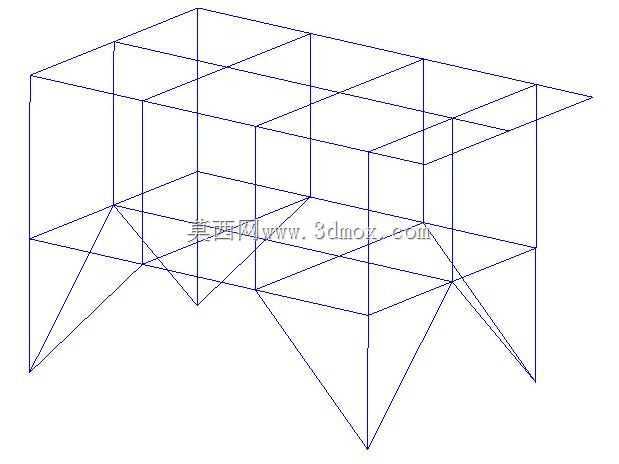

　　建模过程中对所有型钢构件的截面参数、连接位置做了简化处理，保留核心承力结构的几何特征，可直接用于整体结构的有限元受力分析、运动干涉校验，也可作为后续详细设计阶段的结构排布参考基准，帮助设计人员快速完成上部设备的布局规划、载荷初步核算，提前规避结构排布不合理带来的后续设计返工问题。
