带矩形接口椭球封头喷嘴结构设计

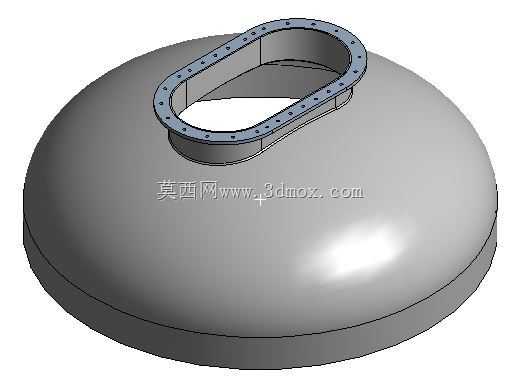

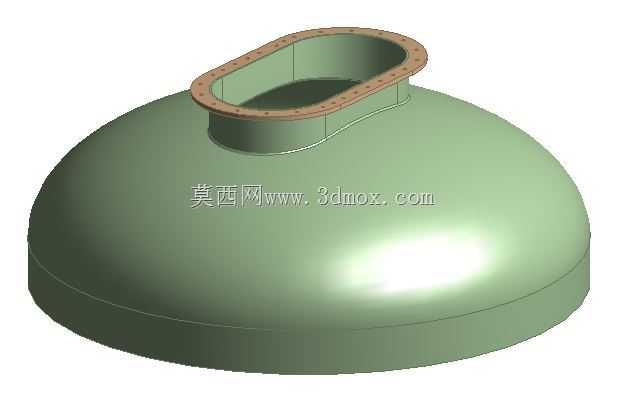

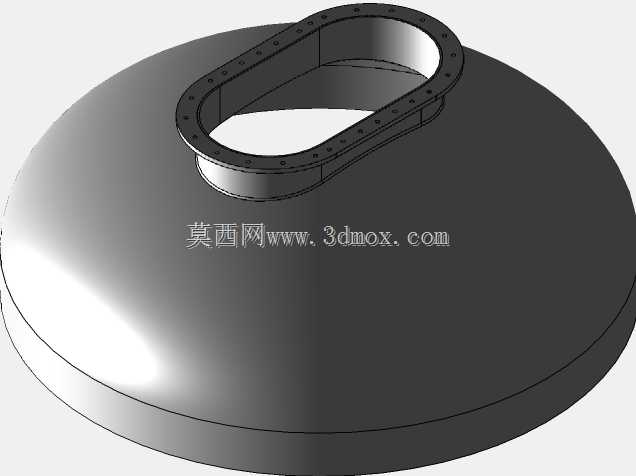

　　这类带矩形接口的椭球封头喷嘴，常应用在承压容器的介质导出、风道匀流送风、化工反应釜的侧向出料等场景，实际工况中既要承受椭球封头本体传递的内压载荷，也要保证矩形接口和外接管路的连接密封性，避免介质泄漏或者流场紊乱。从功能特性来看，椭球封头的曲面构型相比平盖能更好分散内压产生的应力，降低壁厚需求，而顶部的矩形接口则适配非圆形截面的外接管路，比如矩形风道、扁形出料槽这类无法用圆形法兰对接的场景，接口周圈的螺栓孔排布需要匹配外接件的安装孔位，保证连接时受力均匀，不会出现局部密封压合不足的问题。设计这类结构时，首先要确定椭球封头的长短轴比例，常规承压场景下长短轴比值控制在2以内，避免曲面曲率突变带来的应力集中，随后确定矩形接口的位置，

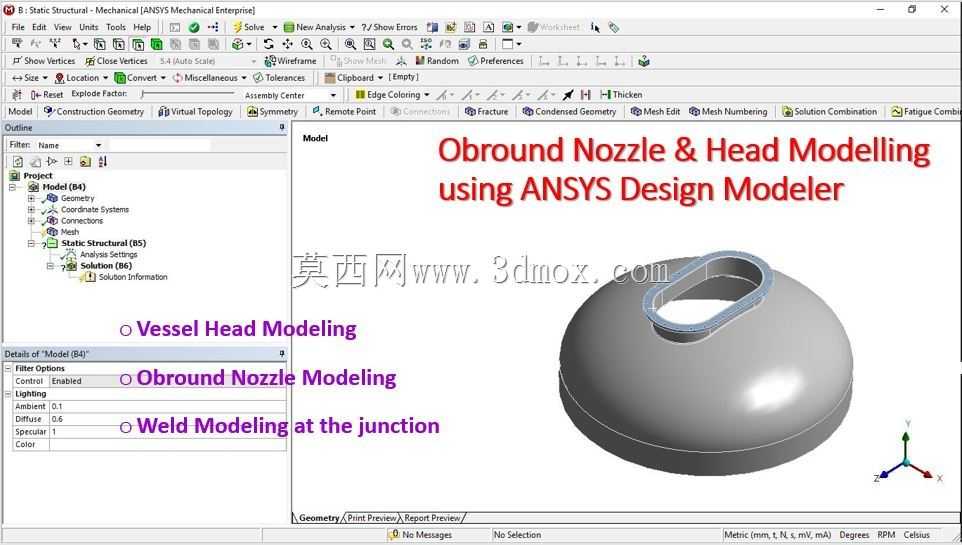

　　通常会根据介质流向要求，将接口中心设置在封头顶部的指定位置，接口和封头连接的位置要做圆滑过渡圆角，不能出现直角相接的情况，否则焊接或者成型时容易产生应力开裂。安装边界方面，椭球封头下端的直边段需要和筒体的对接坡口匹配，直边段长度要满足焊接工艺要求，顶部矩形法兰的密封面平面度需要控制在合理公差范围内，螺栓孔的位置度公差要保证外接件能顺利装配，不会出现螺栓无法穿入的问题。建模过程中，先绘制椭球封头的旋转截面草图，旋转生成封头主体曲面，随后绘制矩形接口的截面轮廓，通过拉伸生成接口的筒体部分，对接口和封头的相交区域做曲面修剪和圆角过渡，再生成法兰盘的实体，阵列排布周圈的螺栓孔，最后对整个实体做壁厚抽壳，检查各个位置的壁厚是否均匀，尤其是过渡区域的壁厚不能出现突变，避免后续有限元分析时出现应力异常的情况，建模完成后还需要检查安装面的配合尺寸，确认直边段的直径、法兰的螺栓孔中心距都符合设计要求，保证后续加工和装配环节不会出现尺寸偏差。
