星型排布活塞连杆径向动力引擎结构

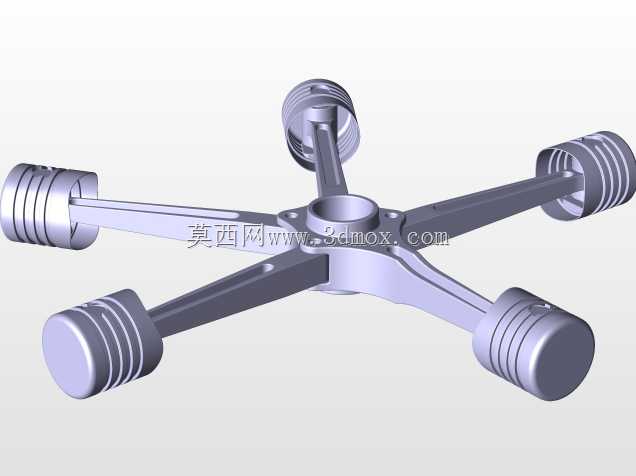

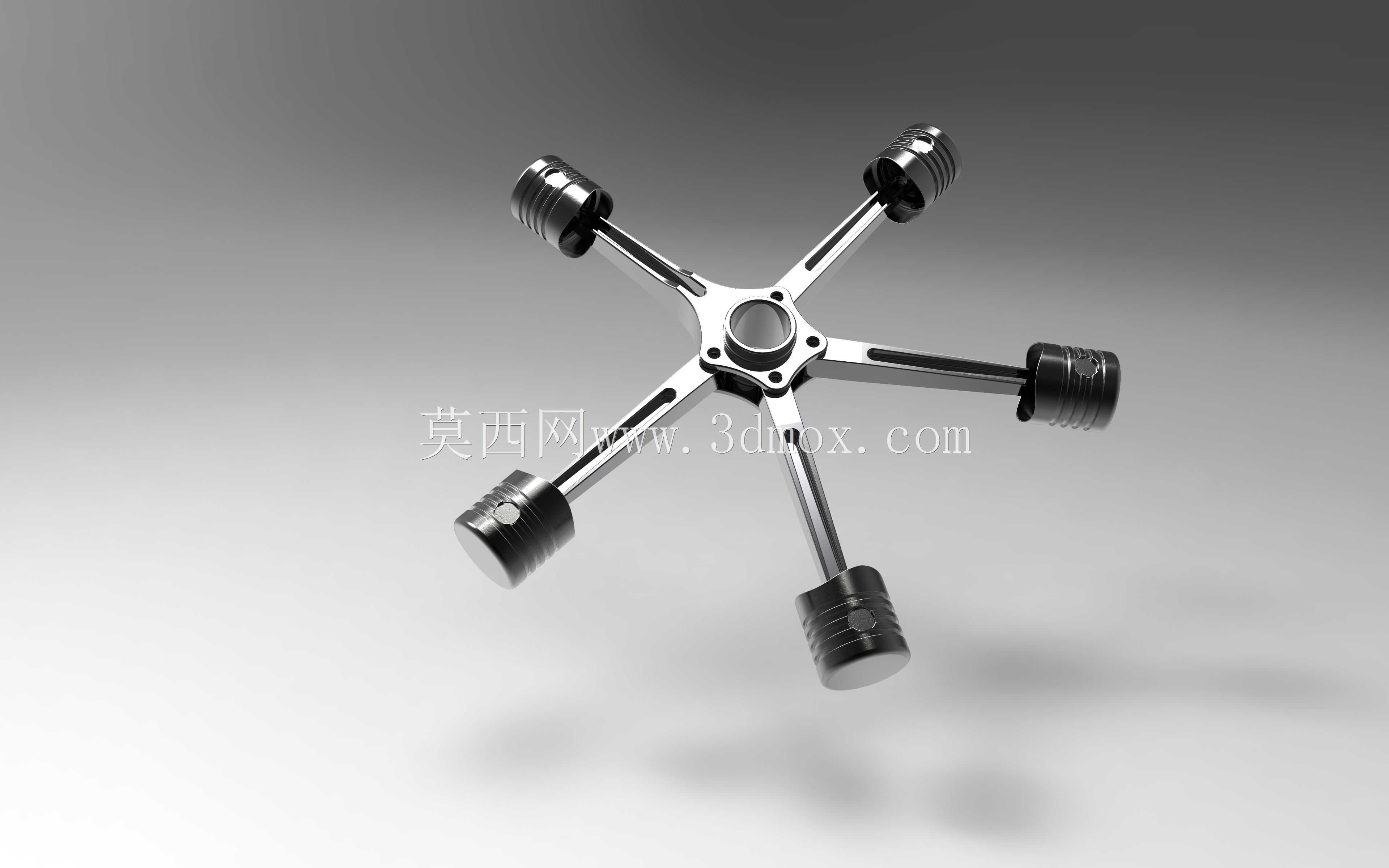

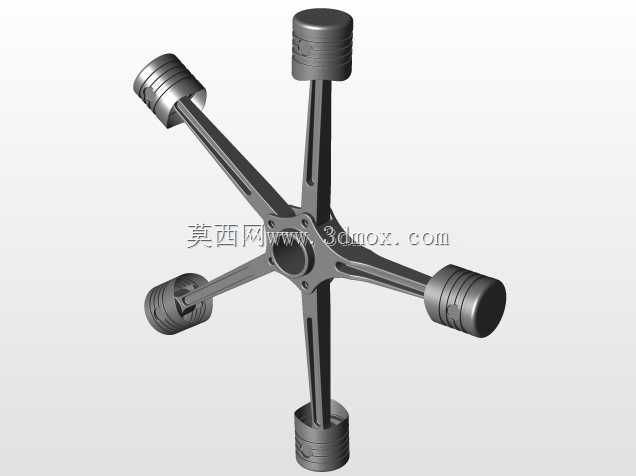

　　这类径向排布的动力结构，最早在航空活塞动力领域得到规模化应用，凭借紧凑的周向布局，能在有限的机头径向空间内布置更多做功单元，相比直列排布的同排量动力装置，轴向长度能压缩40%以上，非常适合对轴向安装尺寸有严格限制的轻型飞行器、小型固定翼通航设备使用，后续也逐步延伸到小型应急动力机组、便携作业动力站等场景。从结构功能来看，整套机构以中心曲柄转轴为核心，六组活塞连杆沿周向均匀呈星型分布，每个活塞对应独立的缸套做功腔，做功行程中活塞的往复直线运动通过连杆传递到中心曲柄，将直线动能转化为曲轴的旋转扭矩输出，多缸依次做功的排布方式，能让曲轴输出的扭矩波动大幅降低，不需要额外加装大质量飞轮就能获得平稳的动力输出特性，

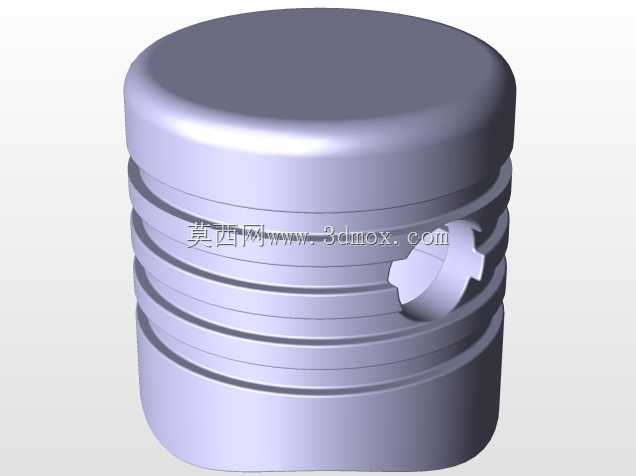

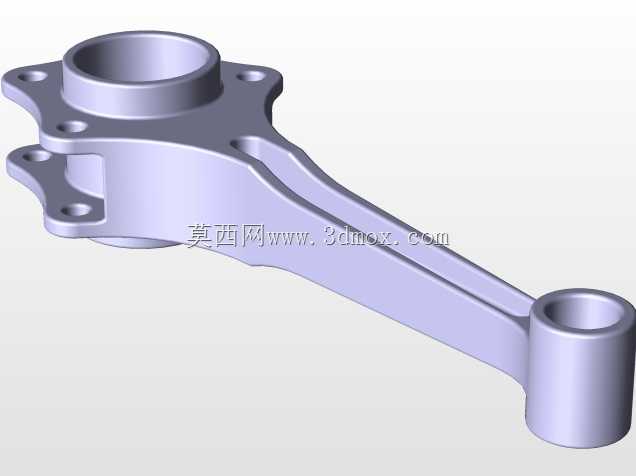

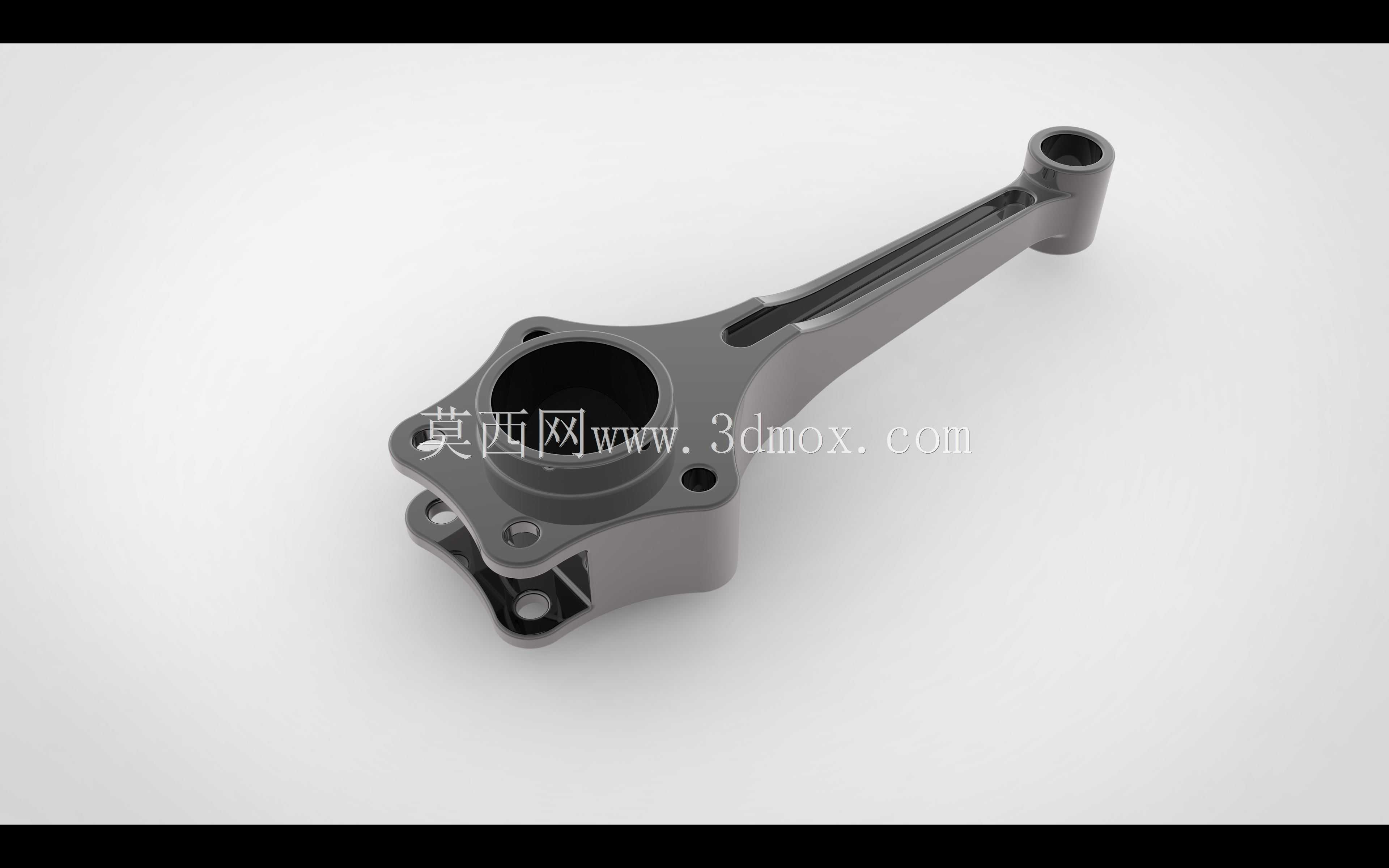

　　怠速运转时的振动水平远低于同排量的单缸、双缸动力结构。设计层面首先要考虑的是连杆与中心曲柄的铰接匹配，所有连杆的大端都要适配同一曲柄销的安装空间，因此连杆大端采用了错位叠装的结构设计，每组连杆的厚度、铰接孔中心距都经过公差匹配，保证所有活塞到达上止点时的余隙高度一致，避免出现各缸压缩比偏差过大的问题。活塞部分的裙部型线采用了微椭圆设计，适配做功过程中的热膨胀变形，避免高温工况下出现拉缸、卡滞的故障。安装边界上，整套动力核心的径向最大尺寸由活塞外止点的位置决定，中心曲轴的输出端预留了标准的键槽连接位，可以直接匹配联轴器、皮带轮等动力传输部件，曲轴的两端支撑轴径同轴度公差控制在0.02mm以内，能适配深沟球轴承、滑动轴瓦两种支撑形式，

　　安装法兰的孔位采用了等距圆周排布，方便与不同的设备壳体进行对接。实际选型应用中，这类结构的动力装置不需要复杂的平衡轴设计，依靠自身周向对称的质量分布就能抵消大部分往复惯性力，后期维护时可以单独拆解某一缸的活塞连杆组件，不需要完全拆解整个动力核心，野外作业场景下的维修便利性更强。在小型动力站配套场景中，这类径向结构的引擎可以直接与发电机泵体同轴连接，不需要额外加装减速换向机构，整套动力单元的整体重量比同功率直列引擎轻25%左右，非常适合移动作业的便携设备搭载。建模过程中需要重点关注连杆运动的干涉检查，因为多组连杆在同一曲柄销上做周向摆动，相邻连杆在曲轴转动过程中的最小间隙需要控制在0.5mm以上，避免高速运转时出现连杆碰撞的问题，活塞销与连杆小端的配合间隙也要根据工况温度预留合理的膨胀量，保证不同负载下的运转可靠性。
