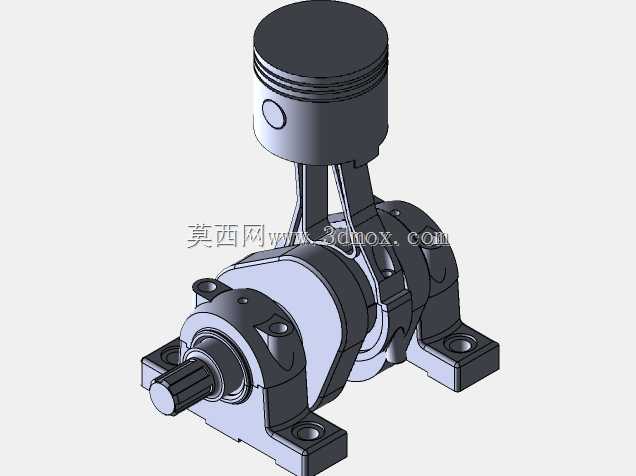

单缸内燃机曲柄活塞联动结构演示

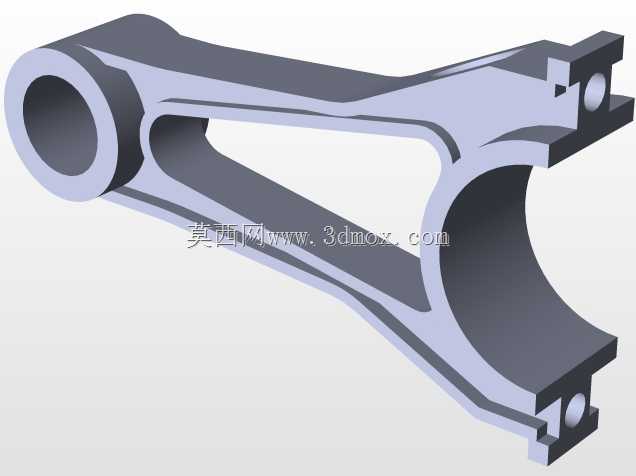

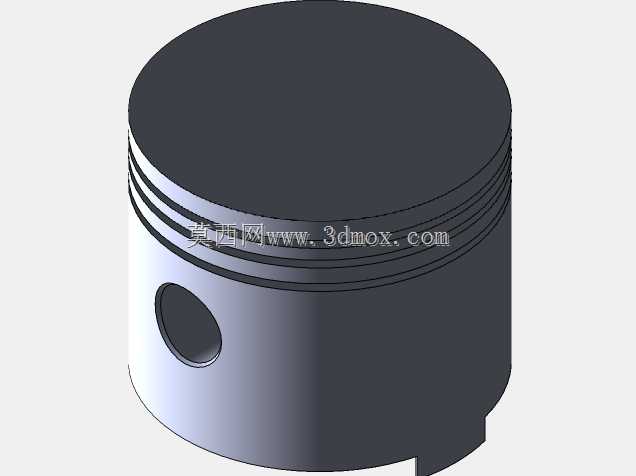

　　这套结构还原了单缸内燃机核心运动副的完整配合关系，可直接用于教学演示、原理验证以及小型动力设备的前期方案校核。从实际应用场景来看，这类单缸动力结构广泛适配小型通用动力设备，涵盖便携发电机组、园林作业机具、小型摩托动力单元以及教学实验台架等场景，其结构成熟度直接决定了动力输出的平顺性与整机可靠性。设计过程中优先保证了各运动部件的干涉校验，活塞部分采用了标准的环槽结构预留，可直接匹配对应规格的活塞环装配尺寸，裙部的型线做了适配往复运动的微凸设计，避免运行过程中出现卡滞或偏磨问题。连杆部分采用了分体式大头设计，与曲轴曲柄销的配合面预留了标准的轴瓦安装空间，小头端的活塞销孔做了同轴度公差约束，

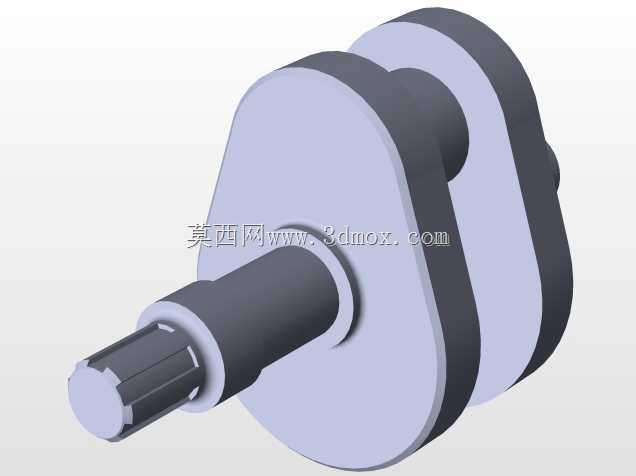

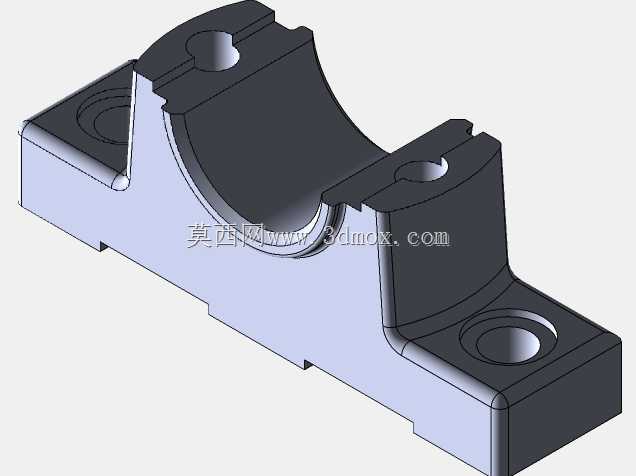

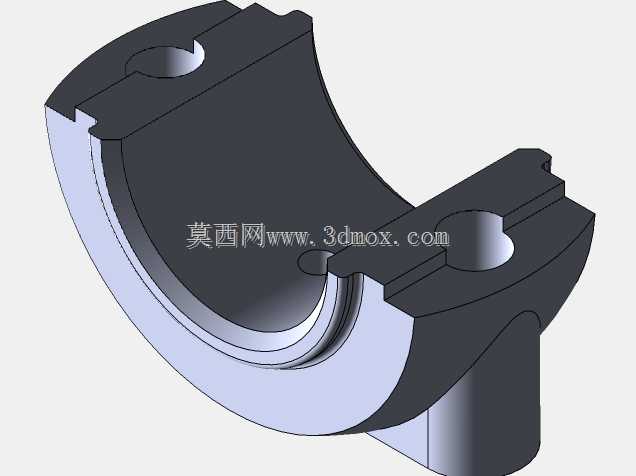

　　保证往复运动过程中力的传递路径始终沿连杆轴线方向，减少侧向分力带来的磨损。曲轴采用整体式锻造结构的简化建模，两端的支撑轴颈与底部的轴承座安装位完全匹配通用轴承的安装尺寸，轴承座采用分体式剖分结构，底部预留了四个对称的安装螺栓孔，可直接固定在设备安装基座上，安装孔的孔距与孔径适配常见的M8-M10规格紧固螺栓，安装边界的轮廓尺寸做了避让设计，不会与周边的缸体固定件、润滑管路产生空间干涉。整套模型的所有零件均做了可装配化的结构处理，没有冗余的非功能特征，各配合面的尺寸公差带按照机械设计手册的推荐值做了预留，既可以直接用于运动仿真动画制作，也可以作为结构设计的参考基底，根据实际的排量需求调整缸径、行程参数快速衍生新的设计方案。

　　在做运动仿真时，可直接给曲轴输入端添加旋转驱动，即可完整复现活塞往复运动、连杆摆动的完整运动循环，能直观观察到上下止点的位置关系、曲柄转角与活塞位移的对应关系，对于理解内燃机的基本工作原理、验证运动部件的运动包络是否合理有很强的实用价值。
