5/3规格莫氏锥度钻套精密结构设计

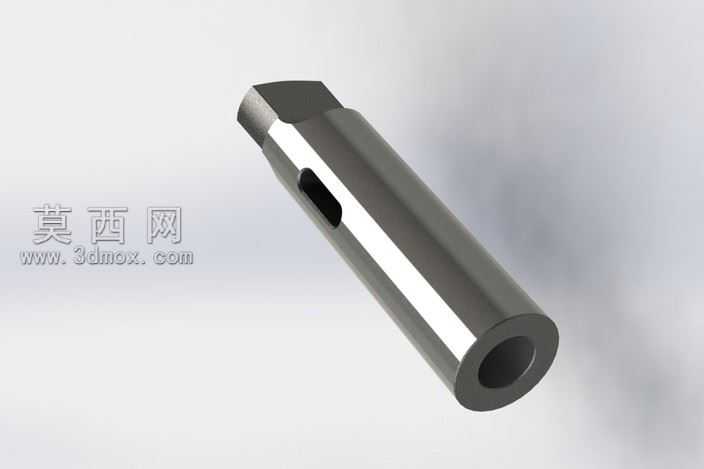

本模型为5/3规格莫氏锥度钻套，采用三维参数化建模方式完成全结构构建，建模过程严格遵循莫氏锥度的国际标准参数，先通过草图绘制内外锥面的轮廓截面，利用旋转凸台命令生成主体回转结构，保证内外锥面的同轴度公差控制在合理范围内，满足机床装夹的精度要求。模型针对钻套的扁尾结构做了精细化处理，通过拉伸切除命令加工出尾部的扁位，该结构用于钻套在机床主轴内的周向定位，避免加工过程中出现打滑转动的问题，扁尾的尺寸、倒角均按照标准工艺要求设计，兼顾装夹便利性与结构强度。侧面的腰型孔采用切除拉伸生成，该孔用于拆卸钻套时打入楔铁，实现钻套与主轴的快速分离，孔位的位置、深度均经过结构校验，不会破坏钻套主体的结构刚性。材质渲染阶段为模型赋予了淬硬合金钢的材质属性，表面设置了精细的磨削纹理质感，还原了实际加工后钻套的金属光泽与表面粗糙度表现，渲染时采用柔和的工业布光，清晰展现锥面的过渡细节、各部位的棱角倒角以及孔位的边缘处理效果。设计过程中充分考虑了钻套的实际使用场景，内外锥面的锥度参数经过反复校验，保证与对应规格的刀具锥柄、机床主轴锥孔能够实现紧密贴合，提升连接的刚性与定心精度，同时对所有锐边做了倒角处理，避免装配过程中划伤操作人员或配合零件表面，整体结构紧凑，完全适配常规钻床、车床等设备的锥孔装夹需求，可用于机械加工场景下的刀具转接装夹，实现不同锥度规格刀具与主轴的适配连接。
