黑色折弯钣金固定支架结构设计

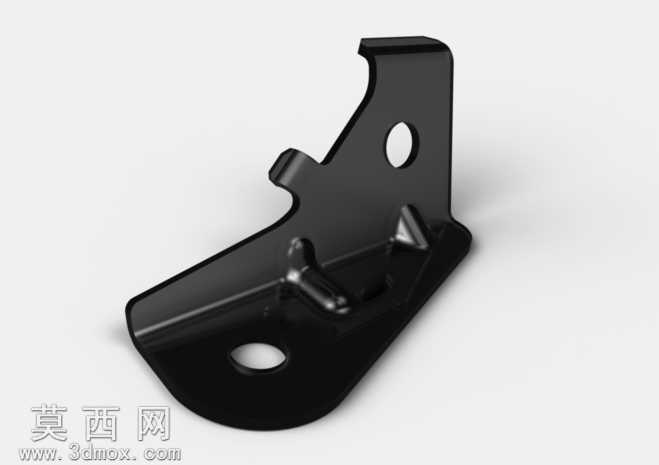

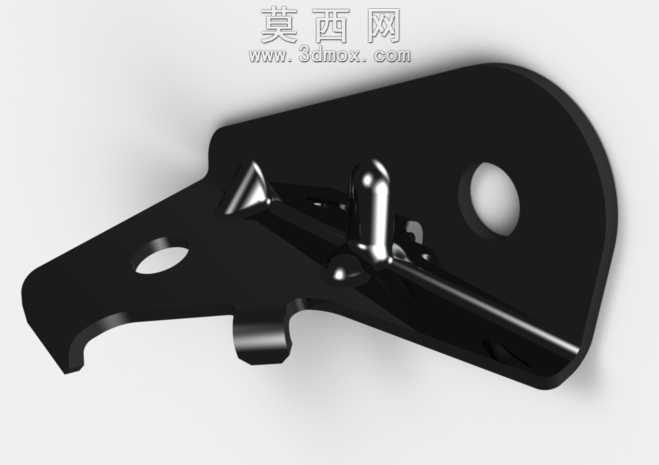

该作品为一款采用钣金工艺成型的黑色固定支架，整体通过三维建模软件完成全参数化设计，建模过程中严格遵循钣金加工的工艺规范，先绘制基础平板的二维轮廓草图，标注精准的外形尺寸与孔位参数，再依次添加折弯特征、冲压凸包特征，所有折弯半径、折弯扣除参数均匹配常规钣金加工的设备参数，确保模型可直接导入加工设备进行生产。模型渲染阶段采用哑光黑色金属材质，模拟实际钣金件经过电泳或喷塑处理后的表面质感，添加柔和的环境光与定向光源，凸显折弯处的棱角过渡、冲压凸包的立体形态以及开孔的边缘细节，还原真实金属构件的光影表现。结构设计上，该支架采用L型折弯主体结构，底部平板开设圆形安装孔用于与基座固定，竖直立板上同样开设定位圆孔，同时在立板与底板的衔接区域设计两处向内凸起的冲压凸包，既可以提升支架整体的结构强度，减少受力后的形变概率，又能作为安装定位的辅助卡位结构，立板顶部设计有异形卡接缺口，可与配套构件实现快速卡扣装配，无需额外紧固件即可完成初步定位。设计思路围绕轻量化与高强度的平衡展开，在保证支架承重能力与装配精度的前提下，尽可能减少板材的用料面积，通过折弯与冲压加强结构替代加厚板材的方案，有效降低构件的整体重量与生产成本，所有边角均做了圆角过渡处理，避免安装使用过程中出现锐边划伤的风险，孔位尺寸与位置公差均按照通用五金配件的装配标准设定，可适配多类通用安装场景的需求，模型的特征树保留完整的建模步骤，可根据实际使用需求快速调整尺寸参数，衍生出不同规格的同类型支架产品。
