齿轮传动系统储油密封壳体结构

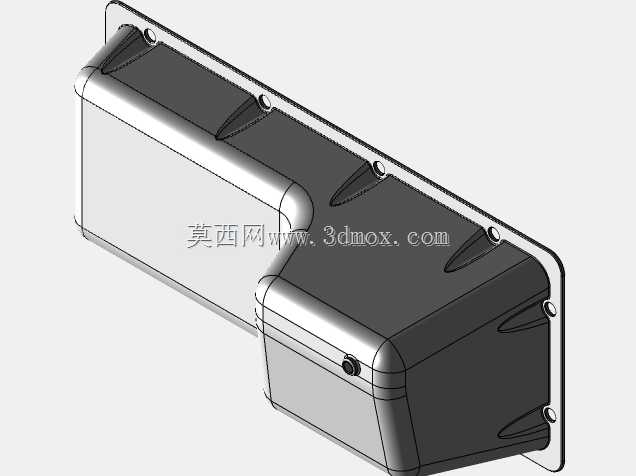

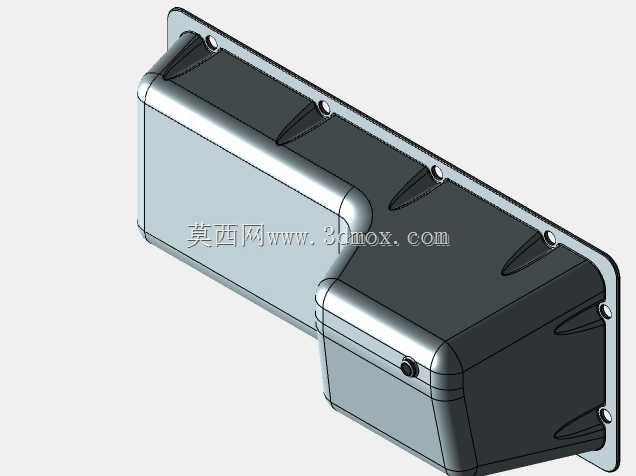

　　在开式及半开式齿轮传动场景中，这类储油壳体是保障传动副长期稳定运行的核心配套部件，日常工况下需要承载齿轮啮合过程中飞溅的润滑油，同时隔绝外界粉尘、切削碎屑等杂质进入啮合区域，避免齿面出现磨粒磨损、点蚀提前失效的问题。从结构设计逻辑来看，壳体采用深腔式冲压成型结构，腔体内壁做了顺滑过渡处理，没有突兀的直角棱边，能减少润滑油流动时的阻力，避免油液在腔体内形成沉积死角，保证回油路径通畅。法兰安装边沿周向均匀布置了安装孔，孔位公差按照IT7级精度控制，装配时能和上端盖实现精准对位，配合密封垫片可以实现腔体的静密封，防止润滑油从结合面渗漏，同时能承受传动系统运行时产生的振动载荷，避免连接螺栓出现松动。腔体内部设置了两道加强筋，

　　沿着腔体长度方向布置，既可以提升壳体整体的结构刚度，避免在储油重量、外部冲击载荷作用下出现侧壁变形，也能在齿轮高速运转带起油液时，对飞溅的油流起到一定的导向作用，让润滑油更均匀地覆盖到各个啮合齿面。安装边界方面，法兰边的外延尺寸比腔体主体宽出15mm，给安装扳手预留了足够的操作空间，不需要额外设计避让结构就能完成现场装配；腔体底部的下沉式油槽结构，深度控制在20mm，能容纳沉淀的油泥杂质，日常维护时只需打开底部的放油螺塞就能完成废油排放和杂质清理，不需要拆解整个上端盖。这类壳体除了应用在齿轮传动箱中，也可以适配小型减速器、凸轮传动机构的润滑储油需求，设计时充分考虑了不同安装姿态下的油位保持能力，即使在设备倾斜15度的工况下，

　　也不会出现润滑油溢出或者齿轮副脱离油面的情况，能持续为传动部件提供可靠的润滑防护。腔体内壁的表面粗糙度控制在Ra1.6以下，减少油液附着残留，换油时的残油率能控制在3%以内，降低润滑油的无谓损耗。法兰安装面的平面度公差控制在0.05mm以内，保证密封垫片受压均匀，不会出现局部间隙导致的渗漏问题，适配丁腈橡胶、耐油石棉垫等多种常用密封材质，不需要针对密封件做额外的结构修改。
