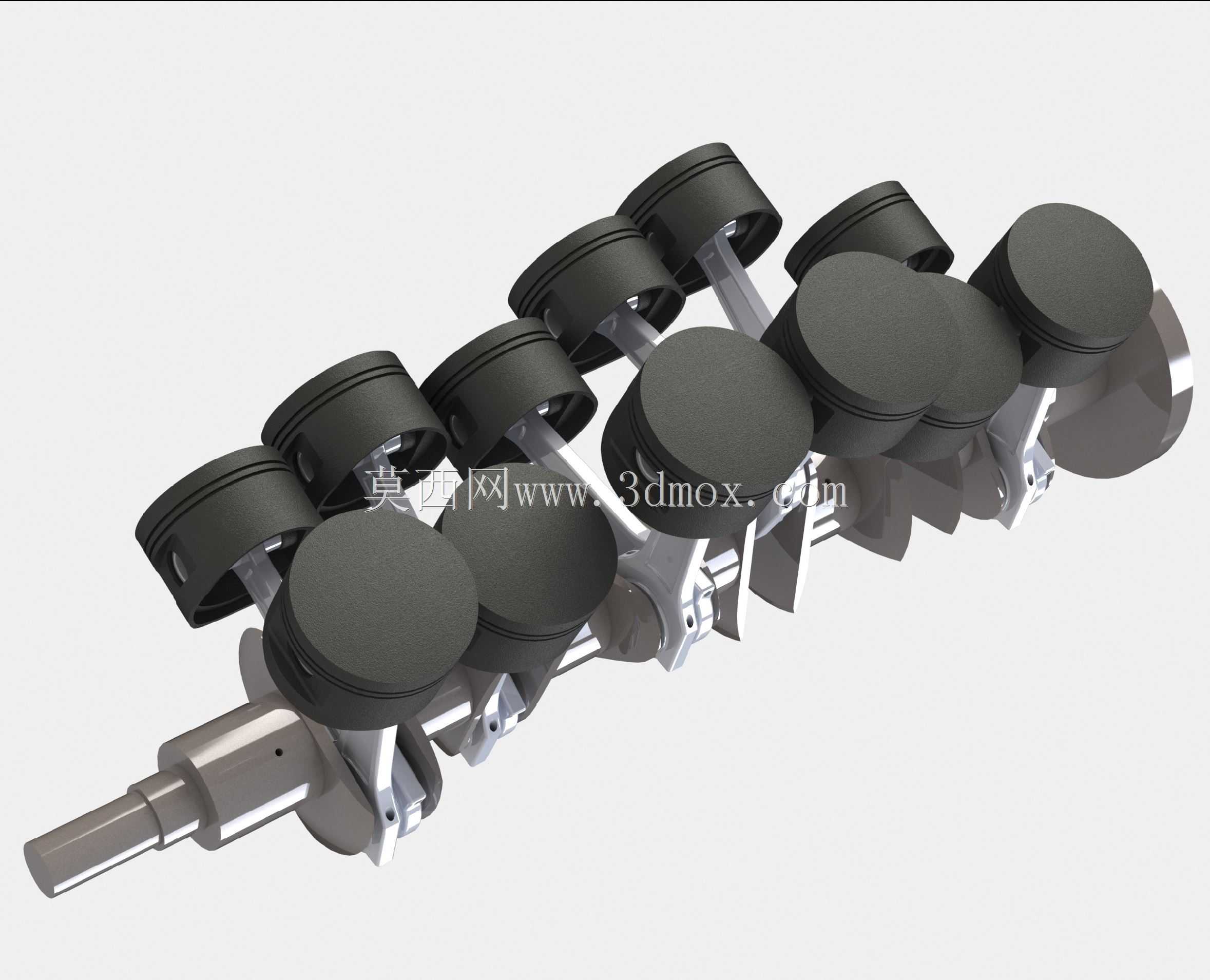

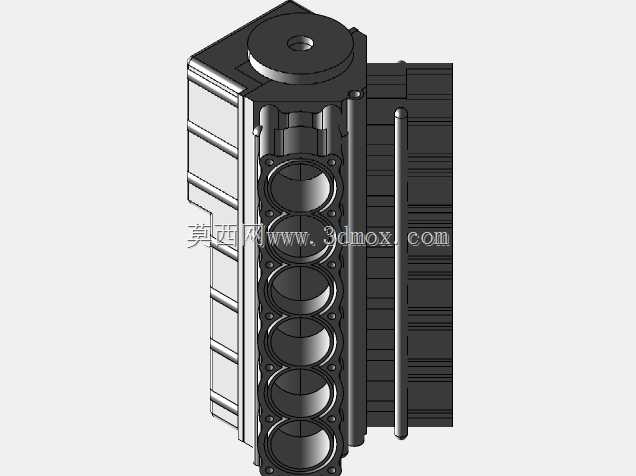

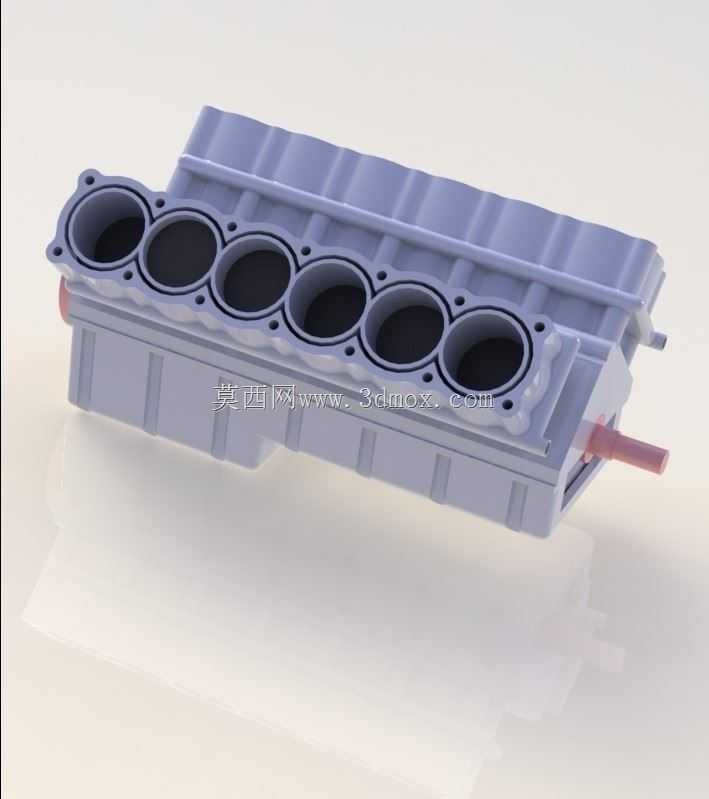

这套V12动力核心的曲柄连杆结构,是大排量高功率动力单元的核心组成部分,常见于豪华乘用车、高性能赛车、大型船舶辅机以及固定式发电机组的动力配置中,相比直列六缸、V8等结构,V12布局能在同等排量下实现更优的运转平顺性,各缸做功间隔角更小,动力输出的线性度优势明显,即使在低转速区间也能输出稳定的扭矩,大幅降低动力传递过程中的振动冲击,减少配套传动系统的抗振设计冗余。从结构设计逻辑来看,整套总成采用60度夹角的V型缸体布局,两侧各布置6组活塞连杆组件,对应曲轴上的12个曲柄销位置,每一组活塞都通过活塞销与连杆小头连接,连杆大头采用剖分式结构配套轴瓦抱紧曲轴曲柄销,将活塞的往复直线运动精准转化为曲轴的旋转运动,做功顺序经过严格的相位匹配,
保证两侧缸体的做功冲击力相互抵消,从根源上降低一阶、二阶振动的传递。建模过程中严格遵循实体建模逻辑,所有活塞的环槽位置、连杆的杆身截面过渡、曲轴的主轴颈与曲柄销的圆角处理都按照实际工程参数还原,活塞裙部的型线考虑了热态下的膨胀变形余量,避免工作过程中出现拉缸故障;连杆的大小头中心距、曲轴的曲柄半径、活塞的行程参数都经过匹配计算,保证压缩比符合大排量自然吸气机型的设计要求。安装边界方面,曲轴的前后端轴颈尺寸预留了与飞轮、正时系统、前端轮系的配合公差,主轴颈的位置对应缸体主轴承座的安装点位,活塞顶部的燃烧室凹坑造型匹配缸盖的气门布置角度,避免活塞运动到上止点时与气门发生运动干涉;连杆大头的侧向宽度经过严格控制,
保证曲轴旋转过程中不会与缸体的曲轴箱内壁发生碰擦,所有运动部件的运动包络都在缸体内部的预留空间内,不需要额外拓展外部安装尺寸。这套结构可用于动力总成的结构教学、虚拟样机运动仿真,也可作为新机型开发阶段的结构参考,帮助设计人员快速验证曲柄连杆机构的运动合理性,校核各部件的运动间隙,缩短前期方案验证的周期。
