家用电气推动式按键开关结构设计

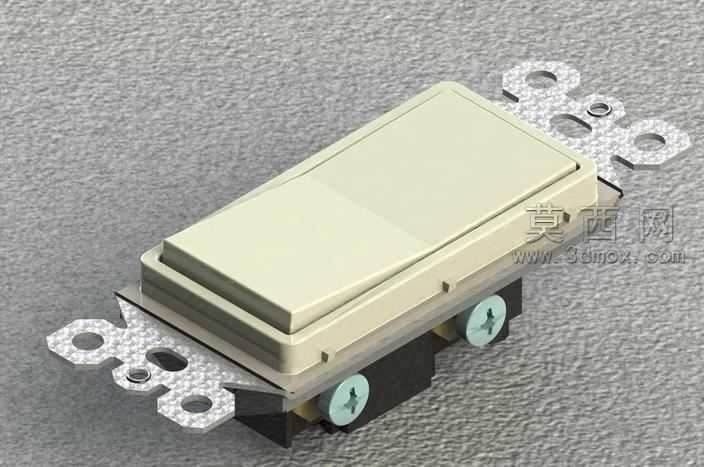

本模型采用SolidWorks进行全参数化三维建模，完整还原了家用电气推动式按键开关的全部结构细节，建模过程中严格遵循家用低压开关的实际生产尺寸规范，对每一个零部件都进行了独立的特征绘制，确保各部件之间的装配间隙符合行业公差要求。模型首先从核心的按键面板部分开始构建，面板采用带圆角的长方体造型，边缘做了细微的倒角处理，还原真实产品的圆润触感，面板底部设计有与内部推动结构卡合的定位卡槽，保证按键按压过程中不会出现偏移。内部的推动传动结构采用滑块式设计，建模时精准绘制了传动块的斜面卡位结构，能够实现按压时的触点通断动作，同时预留了复位弹簧的安装位，弹簧参数按照常规开关的弹力需求进行匹配，确保按压手感符合日常使用习惯。底部的基座部分采用绝缘材质设计，建模时绘制了螺丝固定柱、接线端子卡位以及安装挂耳的全部细节，两侧的金属安装挂耳做了纹理化处理，还原真实五金件的冲压质感，固定螺丝采用标准的十字盘头螺丝模型，与基座的螺丝柱尺寸完全匹配。渲染阶段针对不同部件赋予了对应的材质：按键面板使用米白色哑光ABS塑料材质，调整了材质的粗糙度和漫反射参数，还原塑料面板的细腻质感；金属安装挂耳赋予镀锌钢板材质，添加了细微的磨砂纹理和金属反光特性；内部基座使用黑色阻燃电木材质，调低反光度体现绝缘材质的厚重感；固定螺丝赋予不锈钢金属材质，添加轻微的做旧质感提升真实度。整体渲染采用柔和的侧上方打光，搭配浅灰色纹理背景，既清晰展现了开关的整体外观造型，也能凸显各部件的结构层次，模型完整呈现了这类按键开关从外部面板到内部传动、固定结构的全部设计细节，可用于产品结构演示、家装方案展示以及低压电器相关的教学参考使用。
