20毫米蒂格雷环形机械密封件结构设计

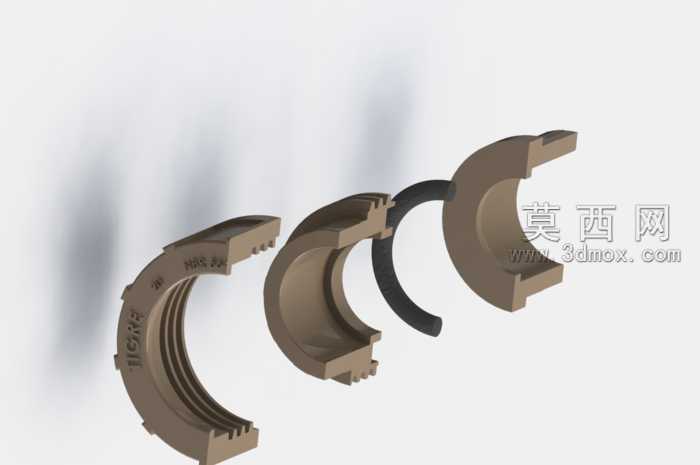

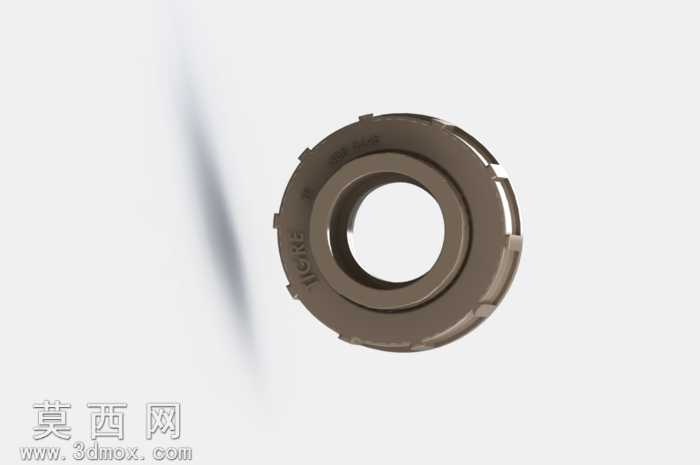

本作品为适配20毫米安装规格的蒂格雷系列环形密封件三维设计，建模阶段以密封件实际工况需求为核心基准，首先通过参数化草图绘制密封件的内外径基准轮廓，精准控制内圈配合孔径、外圈安装定位尺寸以及整体轴向厚度，保证各尺寸公差符合机械密封装配的通用标准。建模过程中对密封件外圈的周向定位卡槽做了精细化结构处理，每一处卡槽的倒角、卡位凸起的弧度都经过反复调整，既保证安装时的导向顺滑度，也能让密封件装入对应工位后实现周向防转，避免工作过程中出现移位失效。模型的材质渲染阶段，针对密封件常用的丁腈橡胶、PVC等不同材质特性做了区分调试，丁腈橡胶材质部分调整了表面粗糙度参数，还原橡胶材质略带哑光的细腻质感，金属嵌件部分则添加了轻微的金属反光与边缘磨损做旧效果，让整体渲染效果更贴近工业场景下的实际使用状态。结构设计上充分考虑密封件的工作逻辑，内圈的密封唇口做了渐变厚度处理，既保证与配合轴件接触时的贴合紧密度，又能避免过盈量过大导致的装配阻力过高、运转磨损加快问题；外圈的定位结构与密封主体之间做了平滑过渡处理，减少应力集中点，提升零件整体的结构强度与使用寿命。设计过程中同步验证了零件的装配适配性，通过虚拟装配模拟确认该密封件可顺畅装入对应规格的安装工位，各配合面的间隙、过盈量都处于合理区间，能够满足流体管路、旋转轴端等不同场景下的静密封、低速动密封使用需求，模型的结构细节完整，可直接用于装配模拟、工况演示以及后续的加工生产参考。
