高精度数显游标卡尺工业测量工具设计

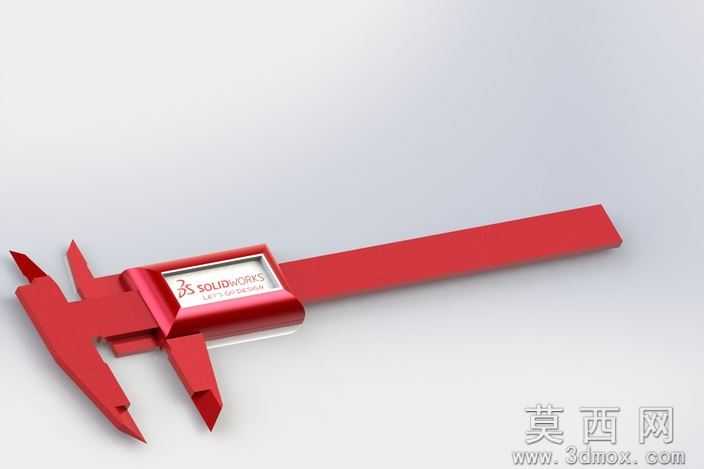

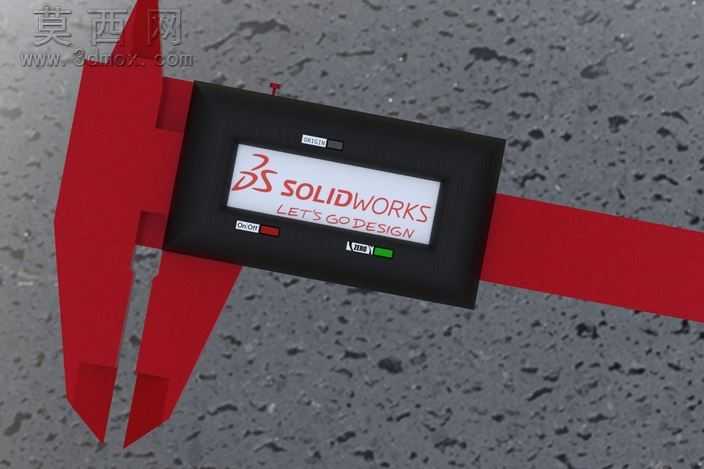

本作品为数字显示式游标卡尺的三维参数化建模成果，建模过程严格遵循机械量具的行业设计规范，完整还原了数显卡尺的全部功能结构与外观细节。建模阶段首先依据游标卡尺的通用尺寸标准，搭建整体装配骨架，依次完成尺身、内外测量爪、深度测量杆、滑动游标组件、数显模块壳体的独立零件建模，各零件间的配合公差严格参照实际量具的装配精度要求设定，保证滑动结构的运动逻辑与实物完全一致。材质渲染环节针对不同部件做了差异化的材质表现：尺身与测量爪部分采用高硬度不锈钢材质，还原金属表面细腻的拉丝纹理与冷冽金属光泽，边缘做了符合实际加工工艺的倒角处理，避免尖锐棱角的失真表现；数显模块外壳采用哑光工程塑料材质，表面添加细微的磨砂颗粒质感，显示屏区域采用半透明玻璃材质，模拟真实液晶屏的显示效果与反光特性，功能按键部分做了轻微的凸起处理，还原实体按键的触感细节。结构设计上完整还原了数显卡尺的核心功能逻辑：内测量爪用于孔径、槽宽等内部尺寸测量，外测量爪用于外径、长度等外部尺寸测量，尾部深度杆可用于台阶深度、盲孔深度的测量，滑动游标与尺身的配合间隙做了精准控制，模拟实际使用中顺滑无卡顿的滑动手感，数显模块的位置与尺身刻度的对应关系完全符合真实产品的读数逻辑，可直观展示测量数值的读取方式。整体建模过程兼顾了结构准确性与视觉真实感，既完整呈现了数显游标卡尺的机械结构原理，也通过精细化的材质与渲染处理还原了工业量具的专业质感，可用于机械测量教学演示、工业产品展示、工装设计参考等多种场景。
