半圆弧180度教学绘图量角器设计

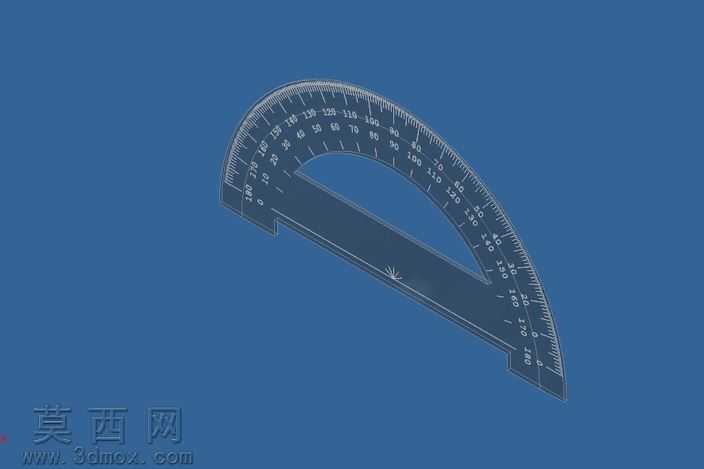

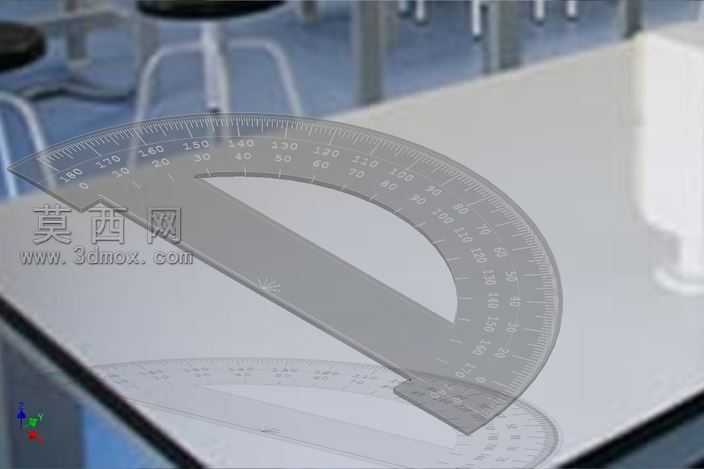

本次设计的180度量角器采用半圆弧式经典结构，整体以透明硬质工程塑料为应用材质原型，在三维建模阶段首先确定平直基准边与半圆弧刻度边的几何约束关系，将基准边的中点设定为角度测量的原点，确保0度与180度刻度线完全对齐基准边两端，从原点出发的径向刻度线按照1度间隔均匀排布在半圆弧面上，同时每5度、10度位置分别做加长刻度线与数值标注处理，提升读数的便捷性。建模过程中先绘制二维轮廓草图，将量角器的整体厚度设定为1.5mm，边缘做0.2mm的圆角钝化处理，避免使用过程中划伤手部，在原点位置设计直径3mm的定位通孔，方便绘图时对准角的顶点，也可搭配针尖类工具固定量角器位置，减少测量误差。材质渲染阶段模拟高透明度聚苯乙烯的光学特性，调整材质的折射率与透光率，让刻度线在透明基材上清晰可见的同时，不会过度遮挡下方的绘图纸面，同时添加轻微的磨砂质感在量角器的非刻度面，减少光线反射造成的读数干扰。结构设计上充分考虑日常教学与手工绘图的使用场景，整体轮廓无尖锐棱角，半圆弧的外边缘与内边缘保持同心，刻度线的蚀刻深度控制在0.1mm，既保证刻度长期使用不会磨损，又不会破坏量角器整体的结构强度。设计过程中反复校准刻度的角度精度，将整体角度误差控制在0.1度以内，满足学生绘图、手工测量、简易工程制图的日常使用需求，同时简化不必要的装饰结构，最大化降低生产制造的开模难度，适合批量注塑生产，整体造型简洁实用，在保证测量功能精准的前提下，兼顾了使用的安全性与握持的舒适度。
