欧规两脚插墙式电源适配器结构设计

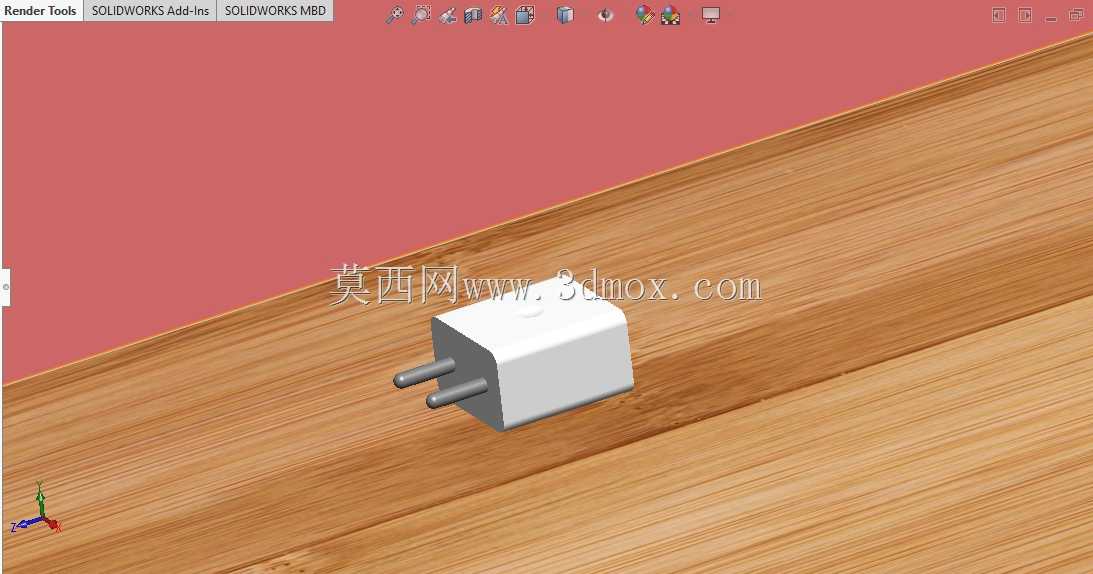

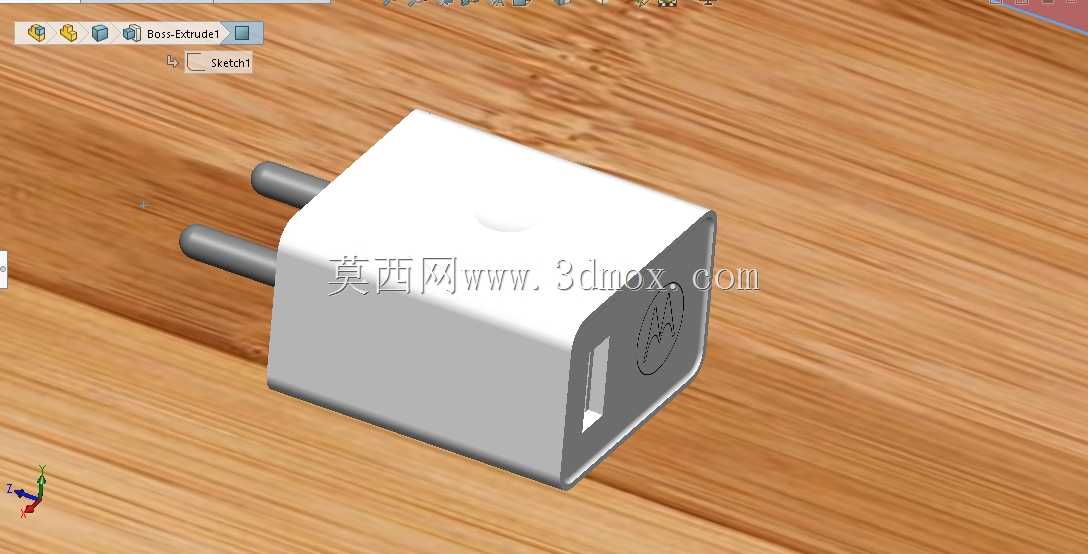

　　这款插墙式供电转换配件，主要面向小功率数码设备的市电取电场景，日常可直接插接在墙面86型插座、桌面排插上，为小型数码外设、低功耗传感节点、便携小型电子设备提供稳定的直流供电输出，在民用消费电子、小型桌面办公设备配套、低压传感模块供电等场景都有广泛适配空间。从结构设计逻辑来看，整体采用方正弧边的壳体造型，壳体边角做了R2左右的圆弧过渡，既避免注塑生产时的尖角应力集中问题，也能降低日常插拔过程中磕碰划伤的风险，壳体上下盖采用超声波焊接的扣合结构，不需要额外打螺丝固定，能有效提升装配效率，同时保证壳体接缝处的密封性，减少日常使用中灰尘、飞溅液体进入壳体内部的概率。插脚部分采用标准欧规两圆柱插脚设计，插脚中心距、伸出长度、

　　直径参数完全符合对应区域的插座安规要求，插脚与壳体内部的PCB连接采用压接铆合结构，避免长期插拔受力导致焊盘脱落的失效问题，插脚根部做了凸台限位结构，插入插座时能保证插脚进入深度符合安规要求，不会出现插接过深顶坏内部元件、或是插接过浅接触不良打火的问题。整体外形尺寸控制在35mm35mm28mm的边界范围内，属于同功率段里体积控制较为紧凑的设计，安装时插接在墙面插座上，不会遮挡相邻插座的插孔位置，在多联排插上使用时也能并排布置多个同类型适配器，不会出现空间干涉的情况。壳体表面采用细磨砂晒纹处理，既不容易残留指纹和使用划痕，也能在插拔时提供足够的摩擦力，方便用户施力插拔。内部结构预留了足够的安规爬电距离，高低压区域之间设置了隔离挡墙，

　　符合低压供电设备的安规设计要求，PCB板的固定采用壳体内部的定位柱加卡扣结构，不需要额外打胶固定，能减少生产工序，同时提升内部元件的抗震性能，在日常插拔的冲击力作用下，内部元件不会出现移位松脱的问题。输出端的线缆引出位置做了SR防弯折结构，能承受上万次的线缆弯折测试，避免线缆根部断线的常见失效问题。
