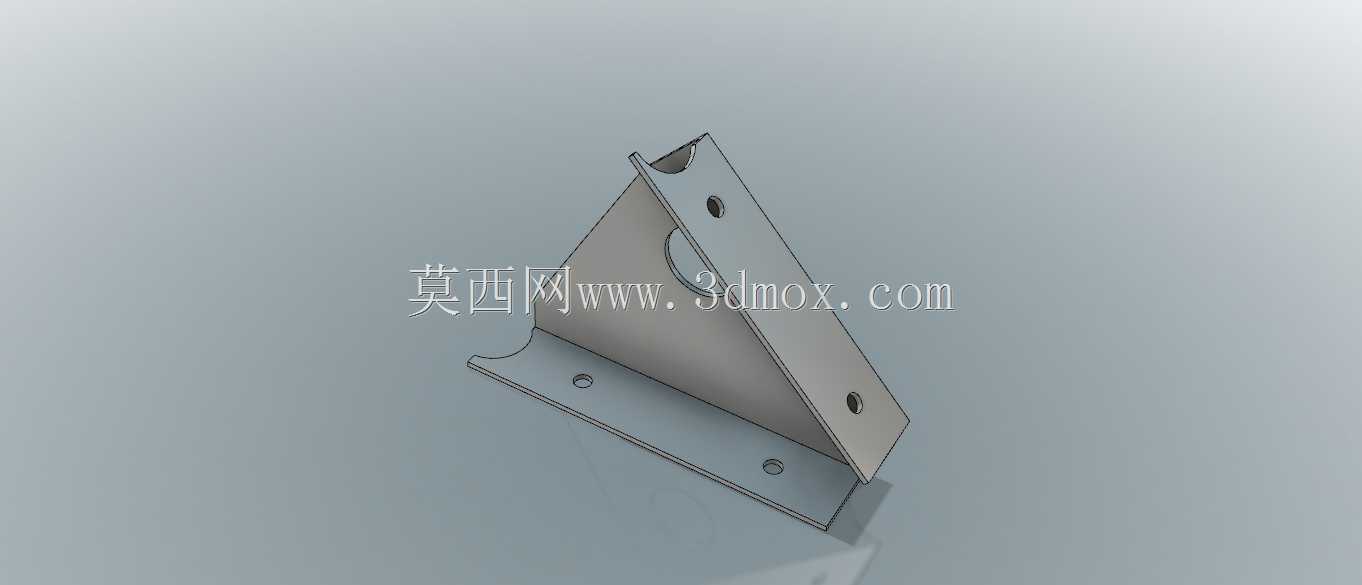

传感器安装用三角直角支撑斜板结构

　　这类三角斜板支撑结构，多应用在工业传感检测场景的安装工位，用来给光电类、接近类传感器提供刚性安装基准，避免设备运行过程中因振动导致传感器检测位偏移，出现误触发、漏检测的问题。从结构设计来看，整体采用直角三角形的受力构型，竖直边与水平安装边呈90度垂直布局，斜边做等宽连接强化，相比单臂L型支架，抗侧向载荷的能力提升明显，在设备启停、传送带抖动的工况下，安装面的形变量可以控制在极小范围内，能保证传感器检测光轴或感应面的位置精度。

　　水平安装边预留了两个沉头安装孔，孔位间距适配常规工业铝型材的槽距标准，安装时可以直接通过T型螺栓将整个支撑件固定在型材框架或设备钣金基座上，沉头结构能让螺栓头完全没入板件平面，不会出现凸起干涉传感器走线的问题。竖直安装面同样预留了安装孔位，其中一个为腰型调节孔，安装传感器时可以沿着腰型孔的长轴方向微调传感器的前后位置，适配不同检测距离的调试需求，不需要重新打孔调整支架位置，能大幅缩短现场调试的耗时。

　　板件的边角位置都做了小圆角钝化处理，没有尖锐的冲裁毛边，避免安装调试过程中划伤操作人员，也能减少应力集中点，提升长期受振工况下的结构疲劳寿命。斜边与两个直角边的连接处做了圆弧过渡，没有直角应力死角，在冲压成型过程中能减少板材开裂的概率，批量加工时的良品率更稳定。板件上还预留了穿线缺口，传感器的连接线可以从缺口位置规整引出，顺着支撑件的侧边排布走线，不会出现线缆悬空被运动部件剐蹭的问题。

　　从安装边界来看，整个支撑件的水平安装边宽度适配40系列及以上规格的工业铝型材安装面，竖直安装面的高度可以兼容大部分圆柱形、方形外壳的工业传感器安装尺寸，不需要额外加装转接板。结构整体采用等厚薄板设计，在保证结构刚性的前提下尽可能控制自重，不会给安装基座带来额外的负载，同时板材的厚度选型兼顾了加工难度和结构强度，常规冲压、折弯工艺即可完成加工，不需要复杂的机加工工序，批量生产的成本可控。在实际产线应用中，这类支撑斜板除了安装传感器，也可以用来固定小型反射板、导向挡片等轻型工装配件，适配性较强。
