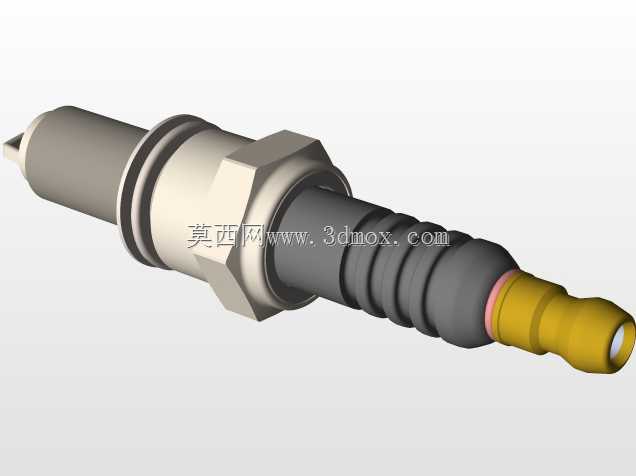

车用点火系统火花塞结构三维数模

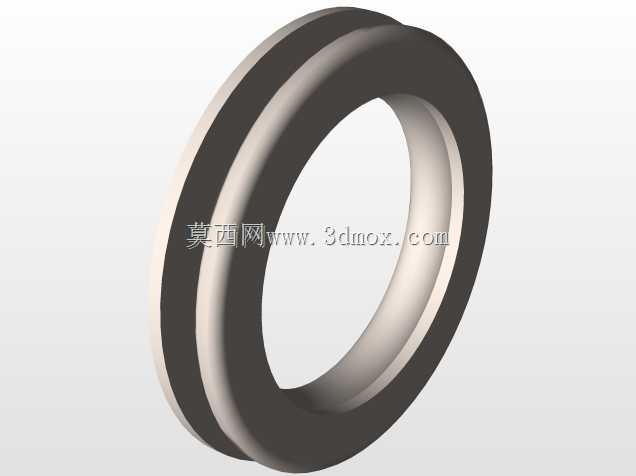

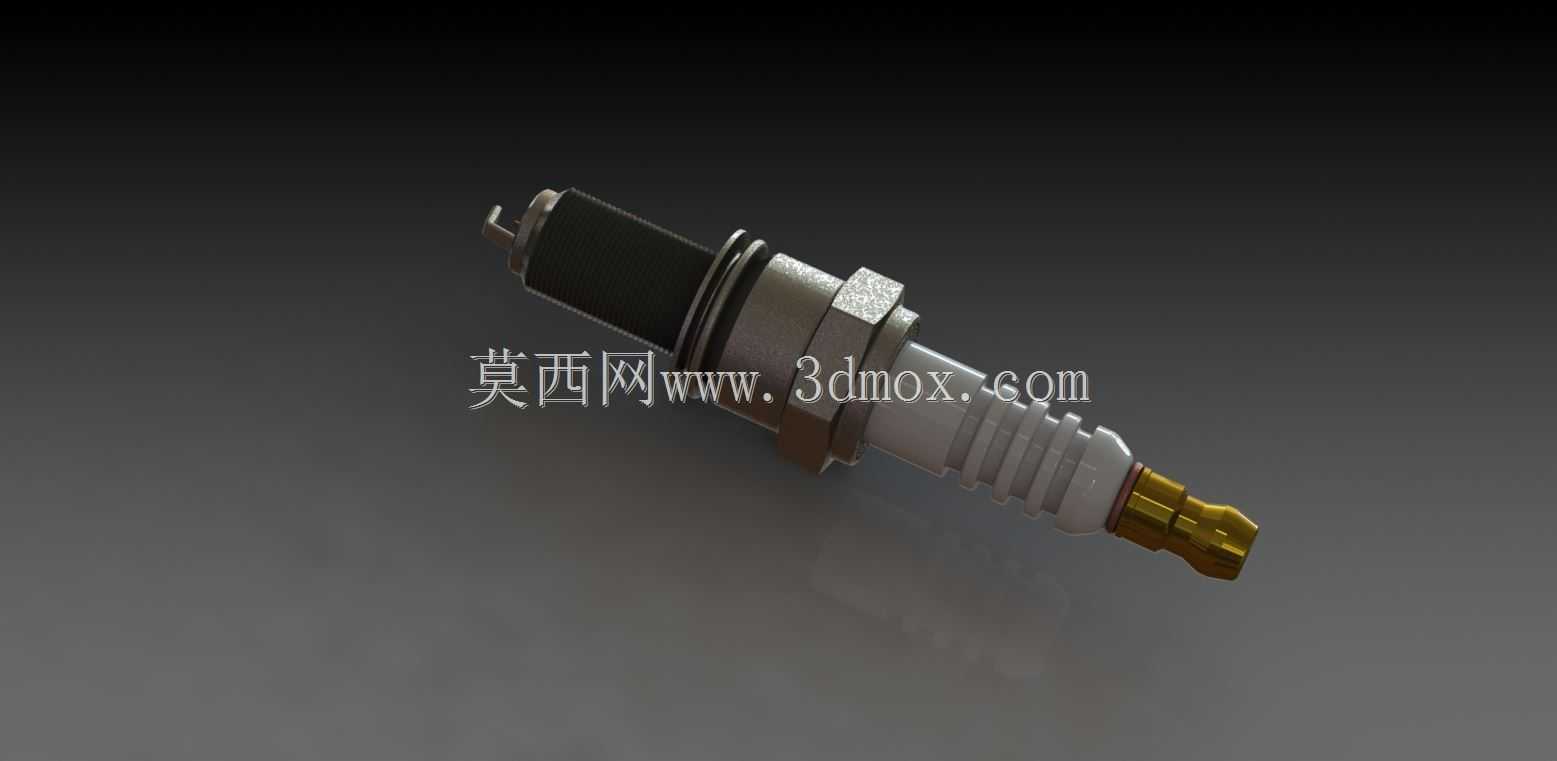

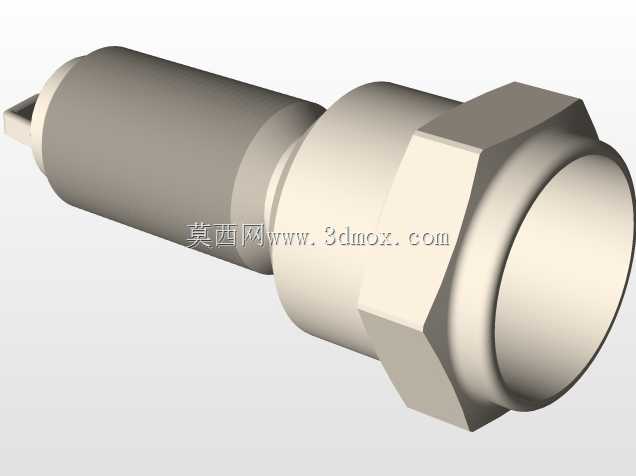

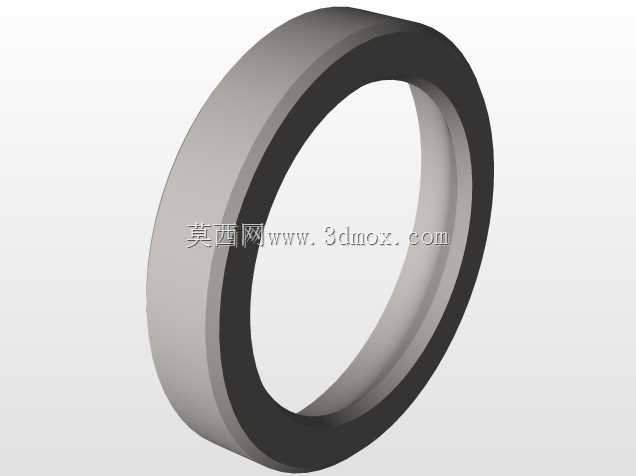

　　在往复式内燃机的点火系统中，火花塞是直接决定缸内燃烧起始时刻的核心执行部件，其结构设计的合理性直接影响发动机的动力输出、燃油消耗率与排放表现，广泛适配乘用车、摩托车、小型通用动力机械等采用点燃式燃烧逻辑的动力设备。从实际安装边界来看，该模型还原了火花塞的典型安装结构：上部为六角拧装段，匹配标准套筒扳手的夹持尺寸，用于安装时施加规定扭矩，避免密封垫圈压合不足导致的缸压泄漏，或是扭矩过大造成的螺纹滑牙、陶瓷壳体碎裂问题；中部为带密封锥面或垫圈的螺纹安装段，对应气缸盖上火花塞安装孔的标准螺纹规格，拧入深度经过严格匹配，确保电极端面恰好处于燃烧室设计位置，不会因伸入过长碰撞活塞顶面，也不会因缩进过多导致点火位置偏离、

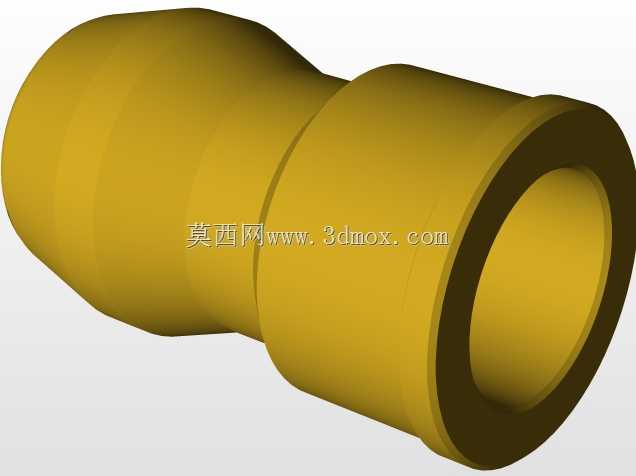

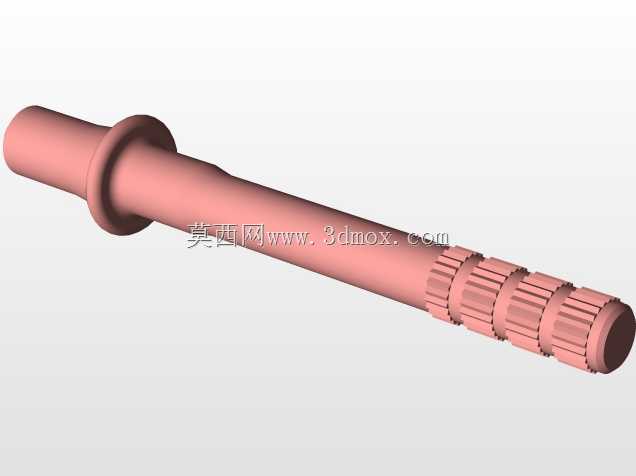

　　火焰传播距离变长引发的燃烧滞后。下部的陶瓷绝缘段采用高氧化铝陶瓷材质结构，模型还原了其多道棱状防飞弧结构，能够在高压点火工况下隔绝中心电极与金属壳体之间的高压电，避免表面爬电、漏电导致的点火能量损失，同时陶瓷件的抗热震性能结构也在数模中有所体现，能够承受缸内交替出现的近千度燃烧高温与进气冲程的低温气流冲击，避免长期工况下的开裂失效。末端的接线端子结构还原了与高压点火线的插接配合形式，能够稳固卡接高压接头，传递点火线圈输出的上万伏高压电，中心电极与侧电极的间隙在模型中按照量产常用间隙值还原，该间隙直接影响点火击穿电压与火花能量，间隙过大易出现高速工况失火，间隙过小则火花能量不足、无法充分点燃混合气。

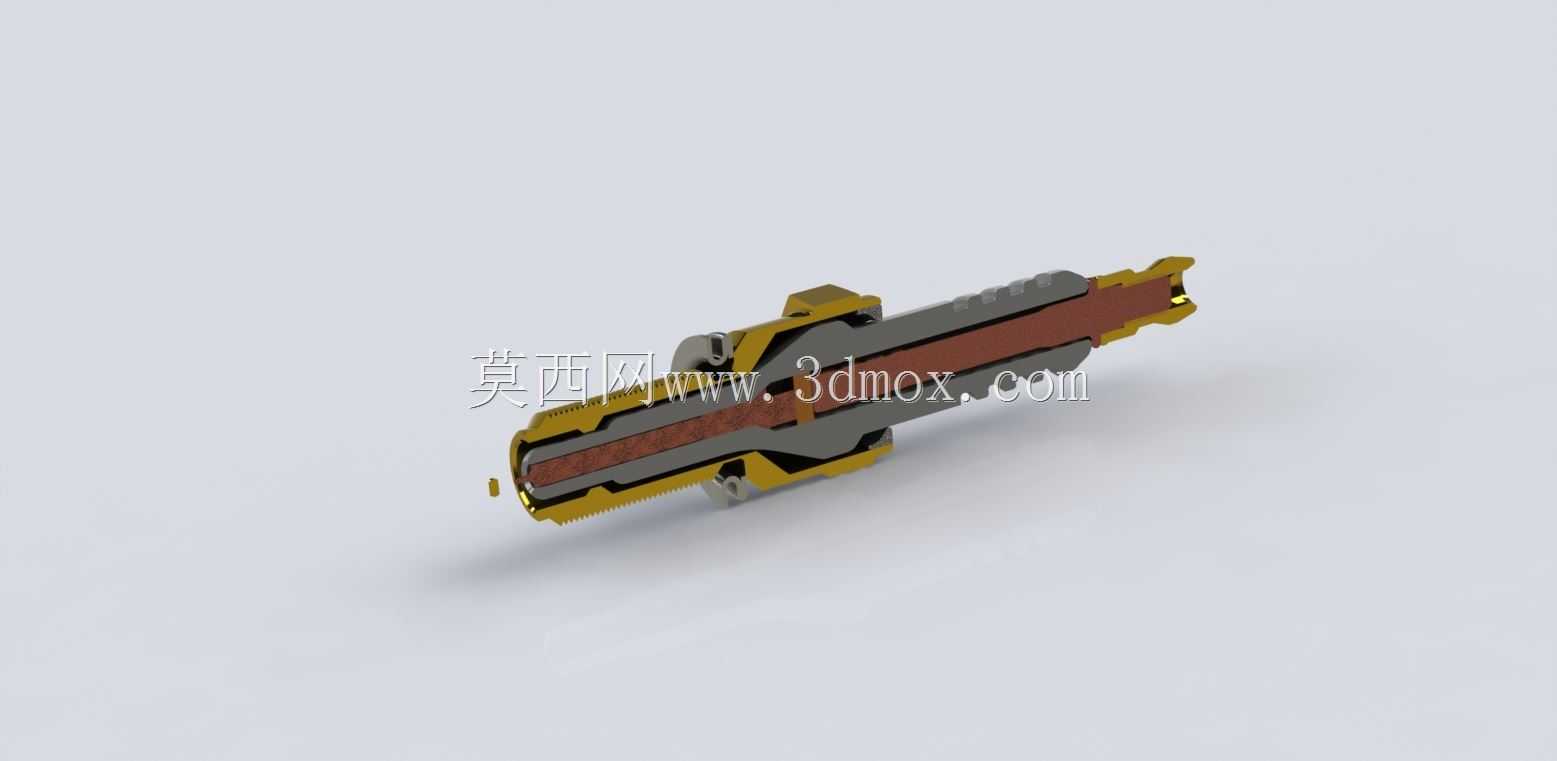

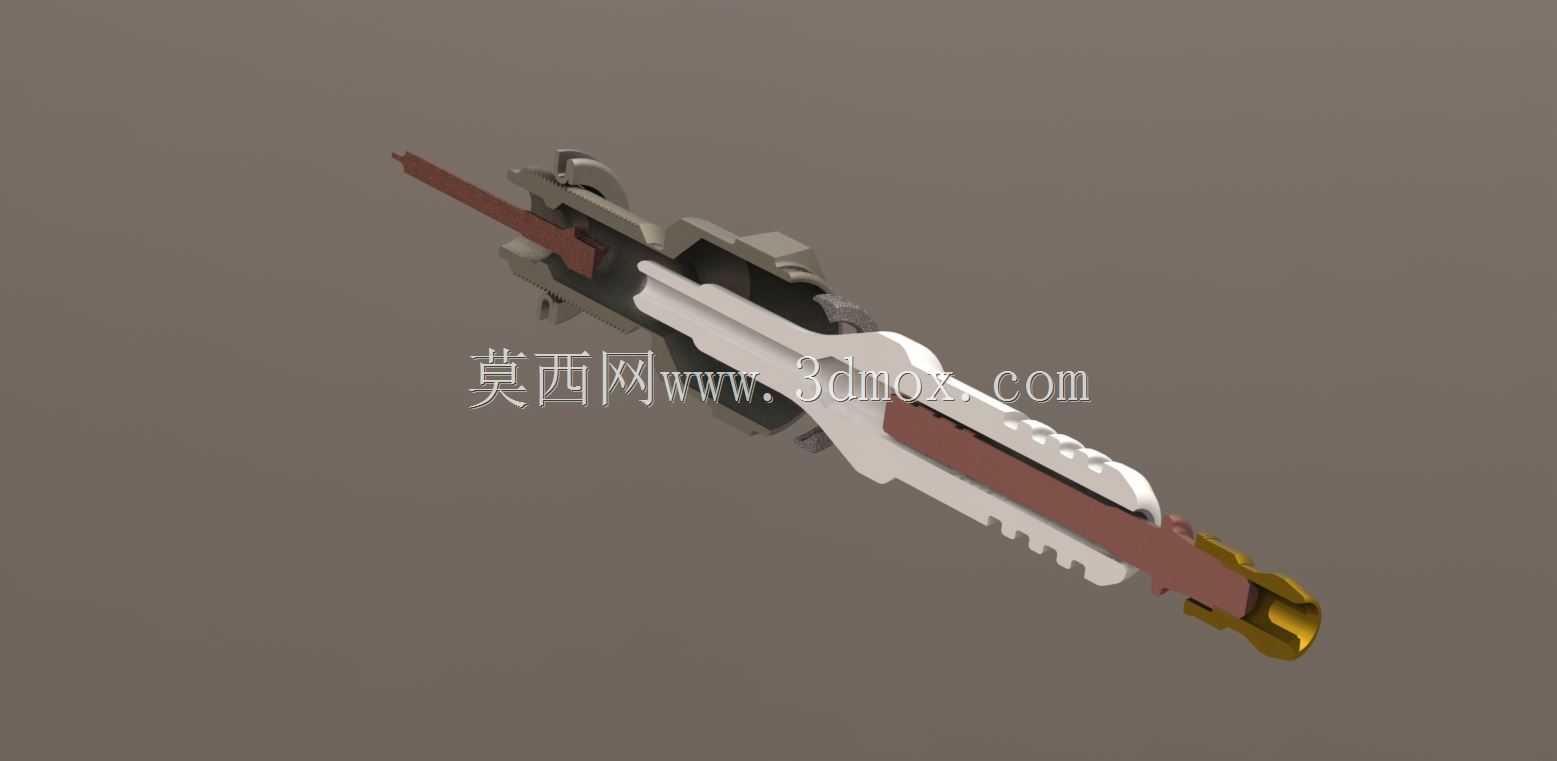

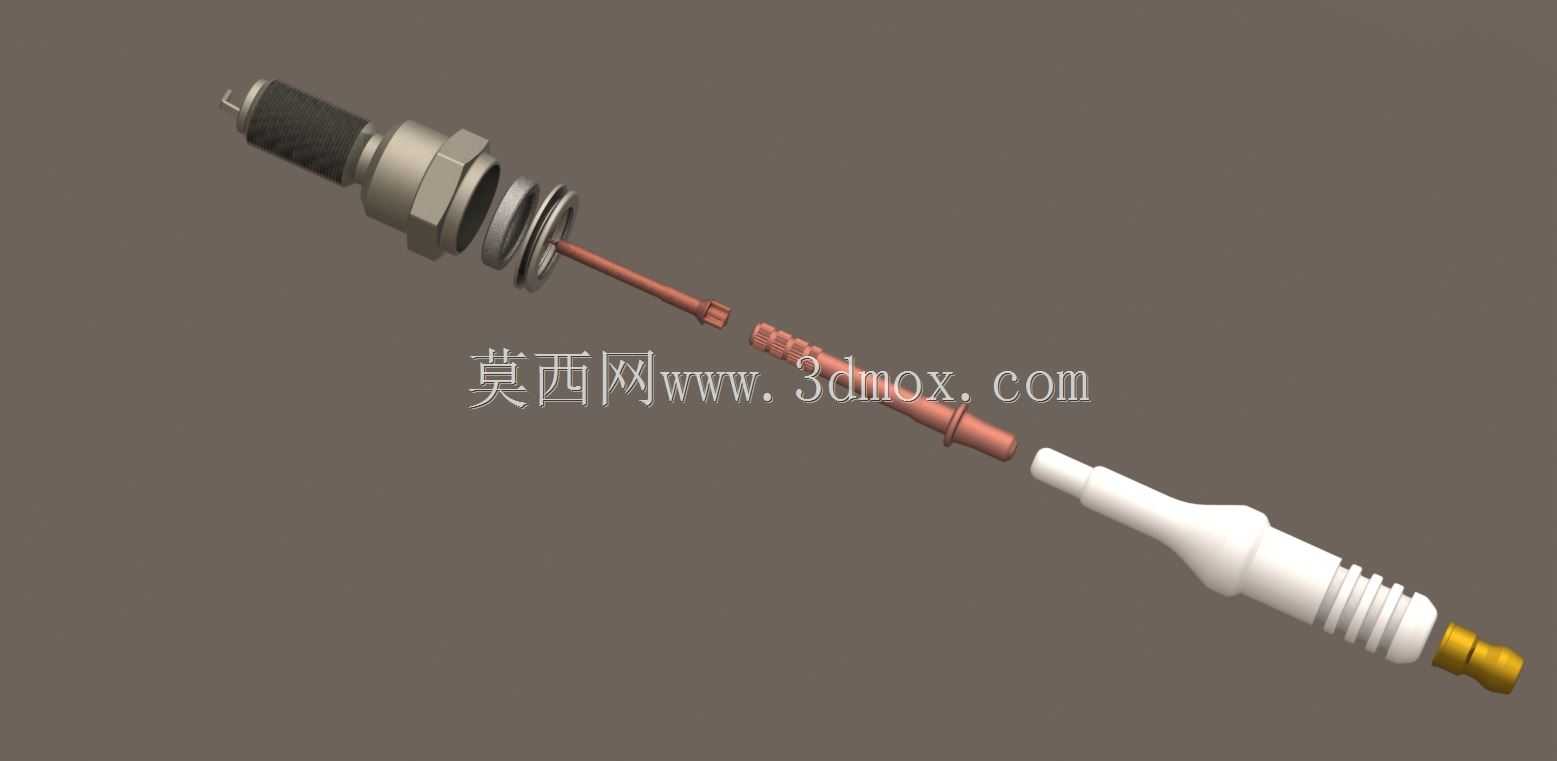

　　建模过程中对各部件的配合公差做了对应还原，金属壳体与陶瓷绝缘体之间的铆接压合结构、内部密封导电层的位置、电极端头的贵金属点火头结构都做了细节呈现，可用于点火系统教学演示、发动机周边结构干涉检查、火花塞拆装实训的三维演示场景，也能作为小型动力设备设计时的安装匹配参考，帮助设计人员核对气缸盖上火花塞安装位的周边空间，避免与气门、活塞顶面、喷油器等周边部件出现运动干涉。
