带供水系统的三层独栋民居建筑结构

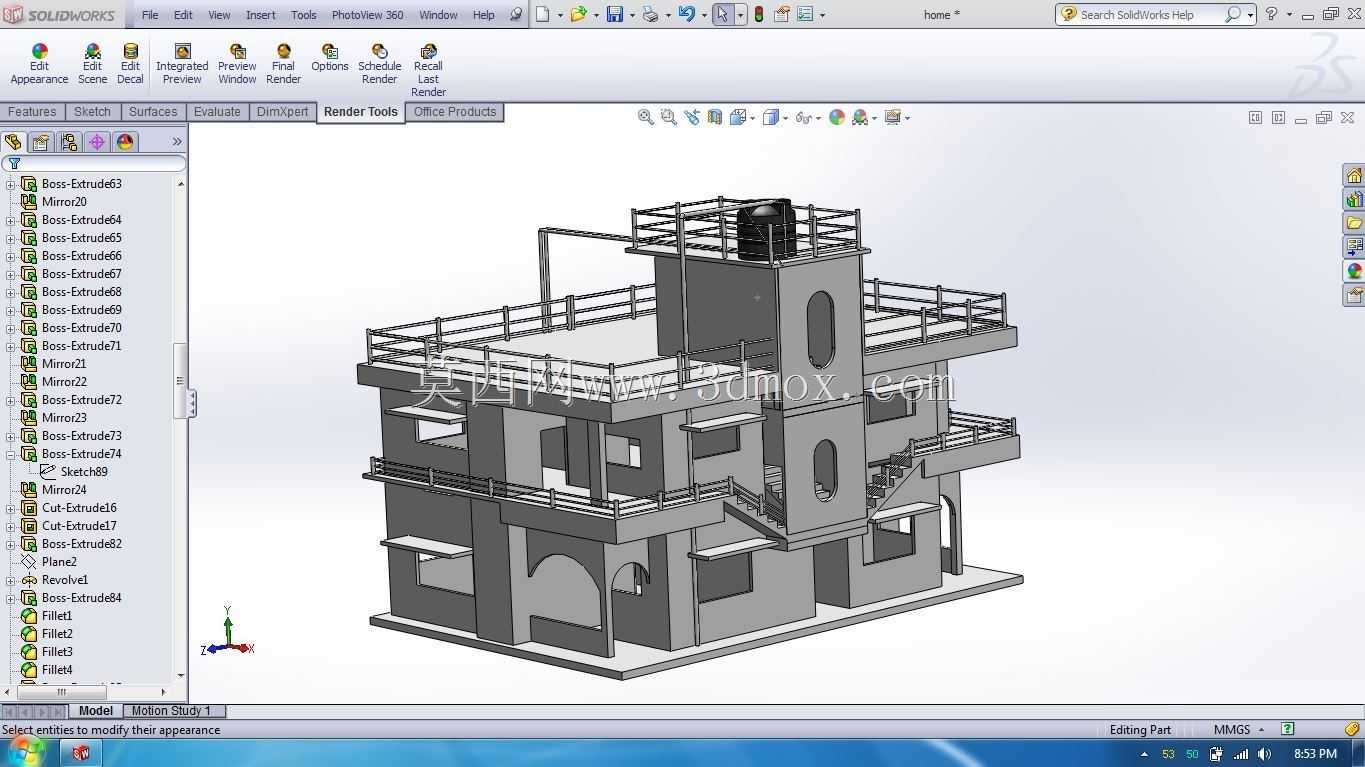

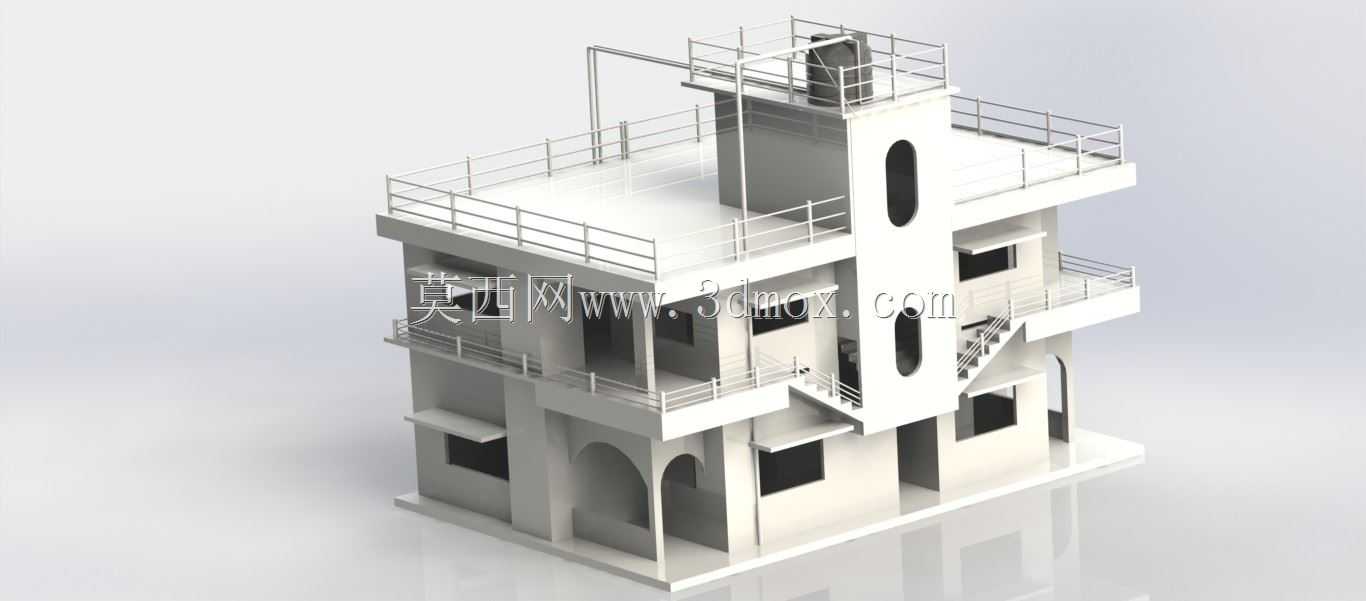

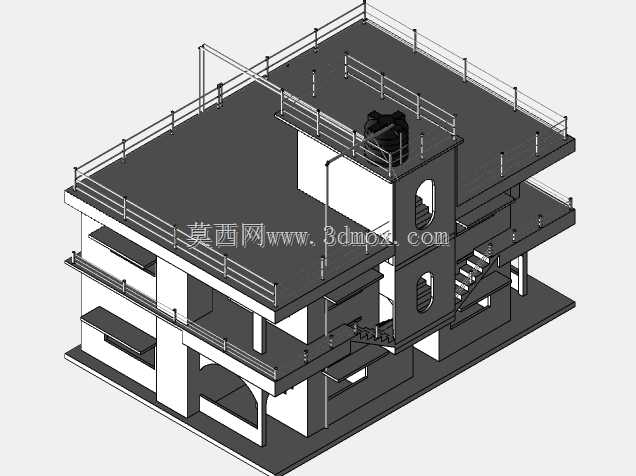

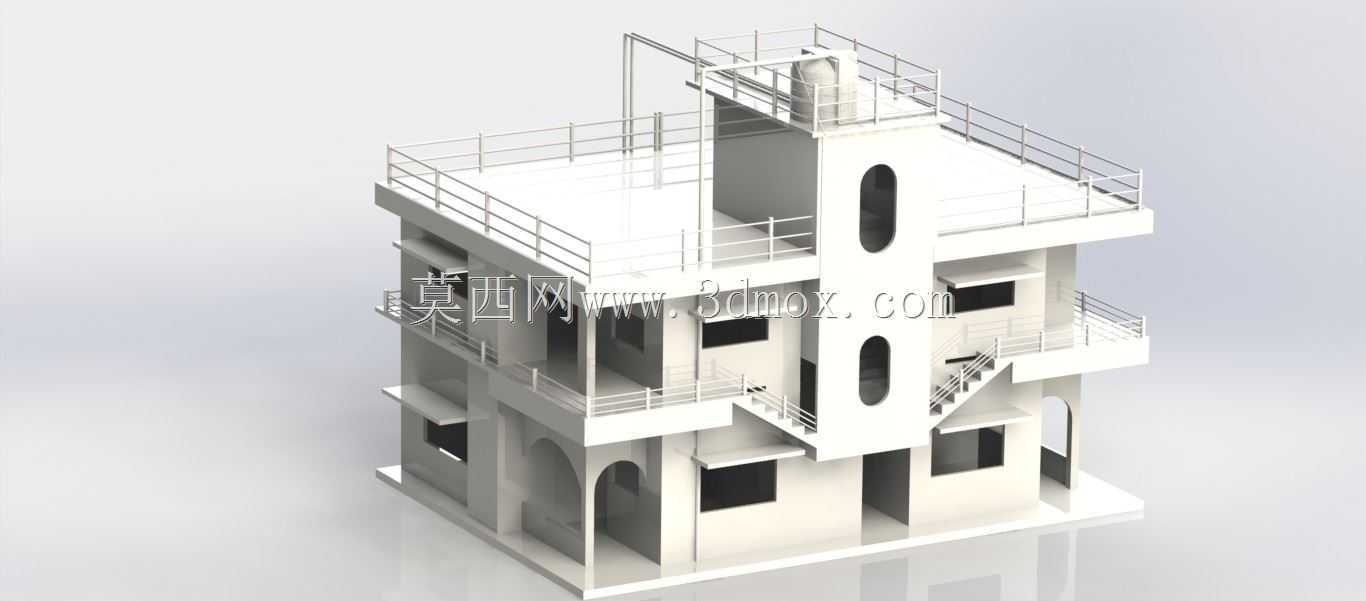

　　该建筑结构模型还原了带独立供水功能的三层独栋民居的完整构造，从结构设计层面覆盖了民用住宅供水配套的落地实现逻辑。模型整体采用方正的矩形占地布局，底层设置拱形入户门洞，预留了供水立管的入户穿层位置，外墙的窗洞均做了边框凸台处理，兼顾外立面造型与墙体结构加强的作用。二层与三层均设置外挑露台，露台边缘配置标准化的安全护栏，护栏的立杆间距、扶手高度均符合民用建筑安全设计规范，露台地面做了找坡示意，可对应实际施工中的排水坡度设计，避免露台积水渗漏。建筑侧面设置外置楼梯连通各层露台与屋面，楼梯踏步的高度、宽度按照民用建筑通行舒适尺度设计，楼梯侧边同样设置连续护栏，与露台护栏形成连贯的安全防护体系。屋面区域设置了独立的供水设备安装位，

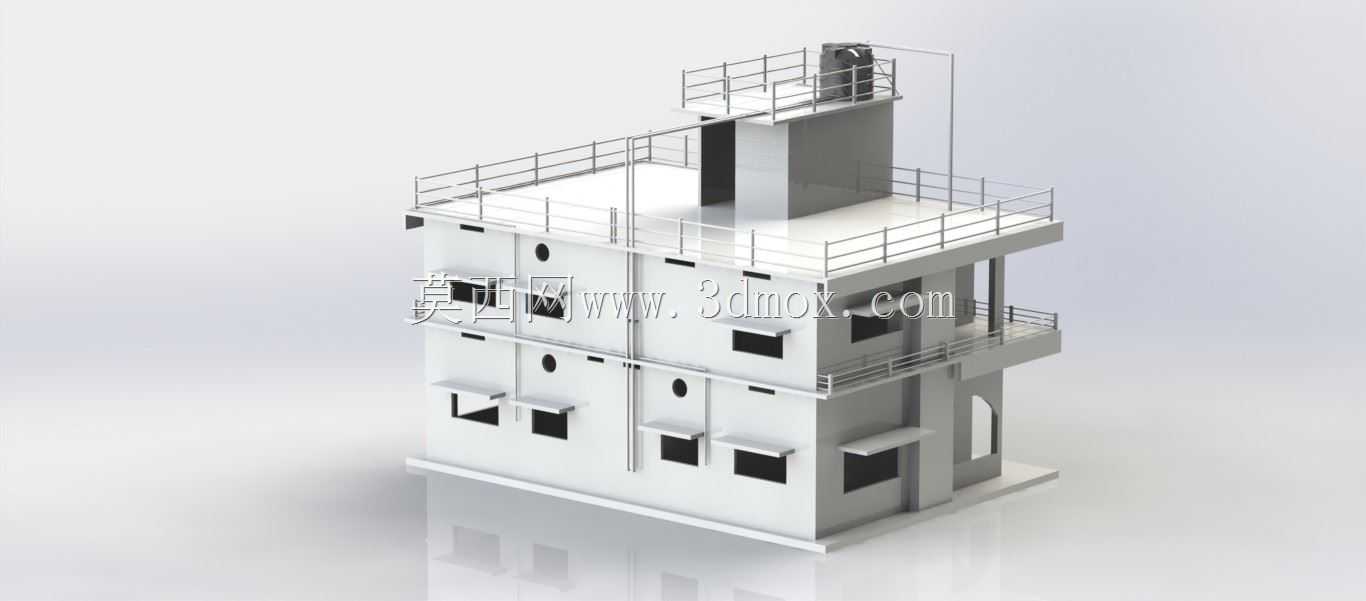

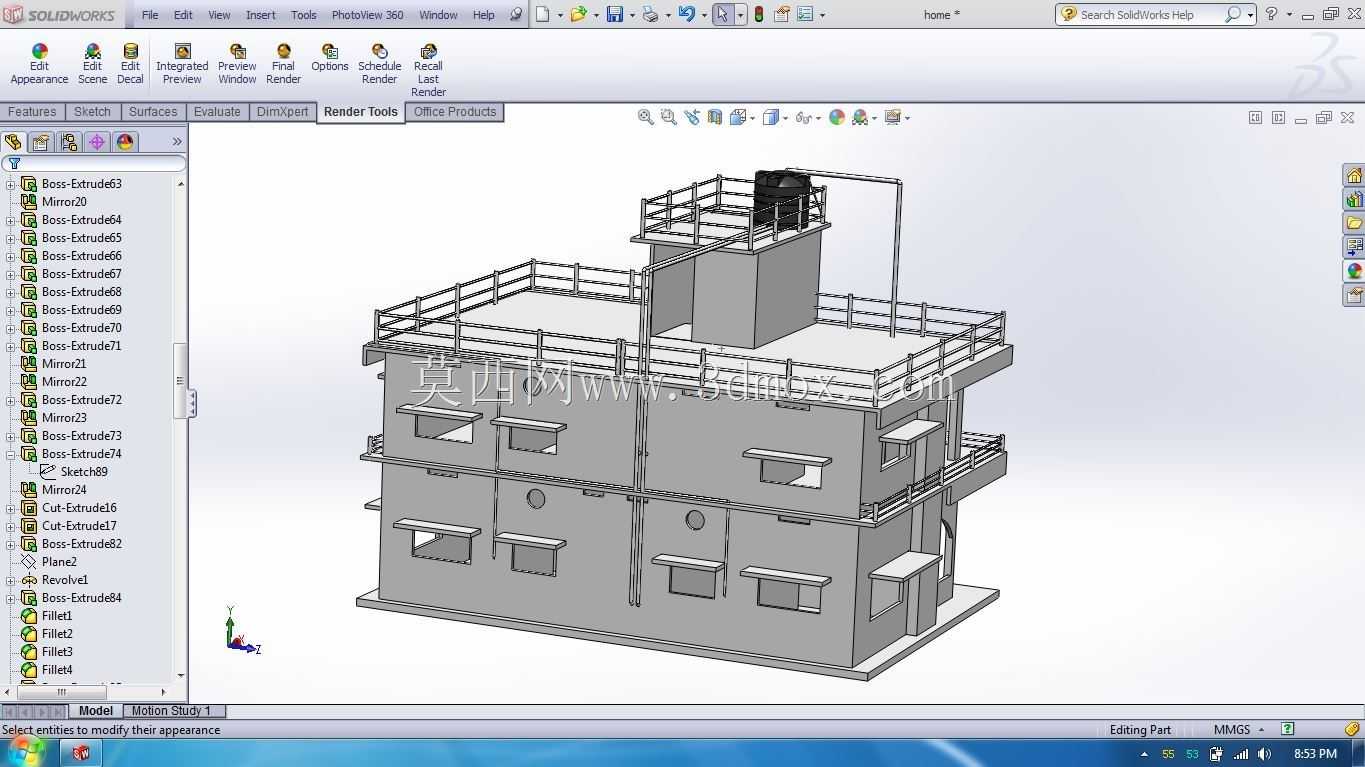

　　预留了设备基座的固定点位，周边的护栏做了加高处理，满足供水设备日常检修的安全操作空间要求，供水立管沿建筑外墙竖向布置，从屋面设备层向下逐层穿层，每层预留了供水支管的接口位置，可对应接入各层的用水点位。建筑立面的长条形竖向窗洞做了内凹处理，既丰富了外立面的造型层次，也能在实际使用中起到遮阳挡雨的作用，减少雨水直接灌入窗内的概率。从安装边界来看，模型整体占地尺寸适配小型宅基地的建设需求，外挑露台的挑出长度控制在结构承重允许范围内，外置楼梯的投影区域不额外占用建筑主体的占地空间，供水系统的管路沿外墙布置，无需在室内预留大量管井空间，能最大化提升室内的使用面积。结构建模过程中，墙体、楼板、护栏、楼梯各部件的装配关系清晰，

　　没有出现结构干涉的问题，各连接节点的处理符合民用建筑的施工逻辑，可作为小型独栋民居供水配套设计、建筑结构方案展示的参考模型，也可用于相关建筑类教学演示的结构示意载体，帮助设计人员直观理解带外置供水系统的多层民居的空间布局与结构衔接方式。
