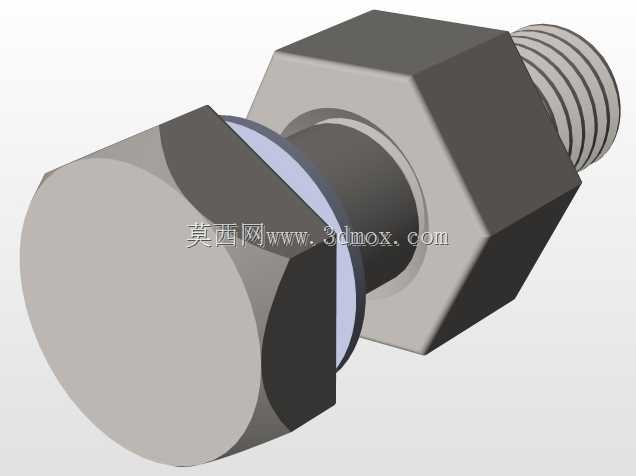

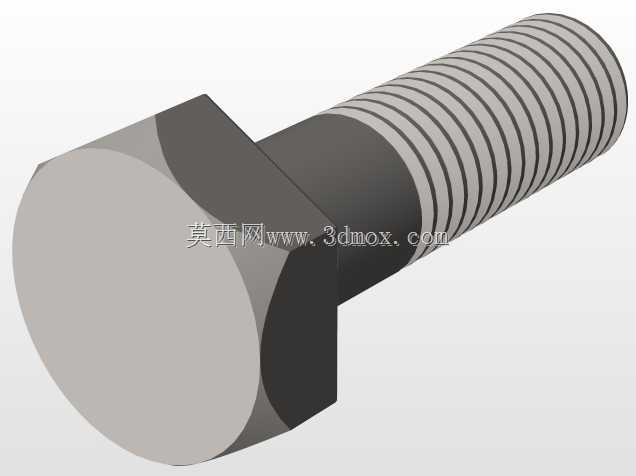

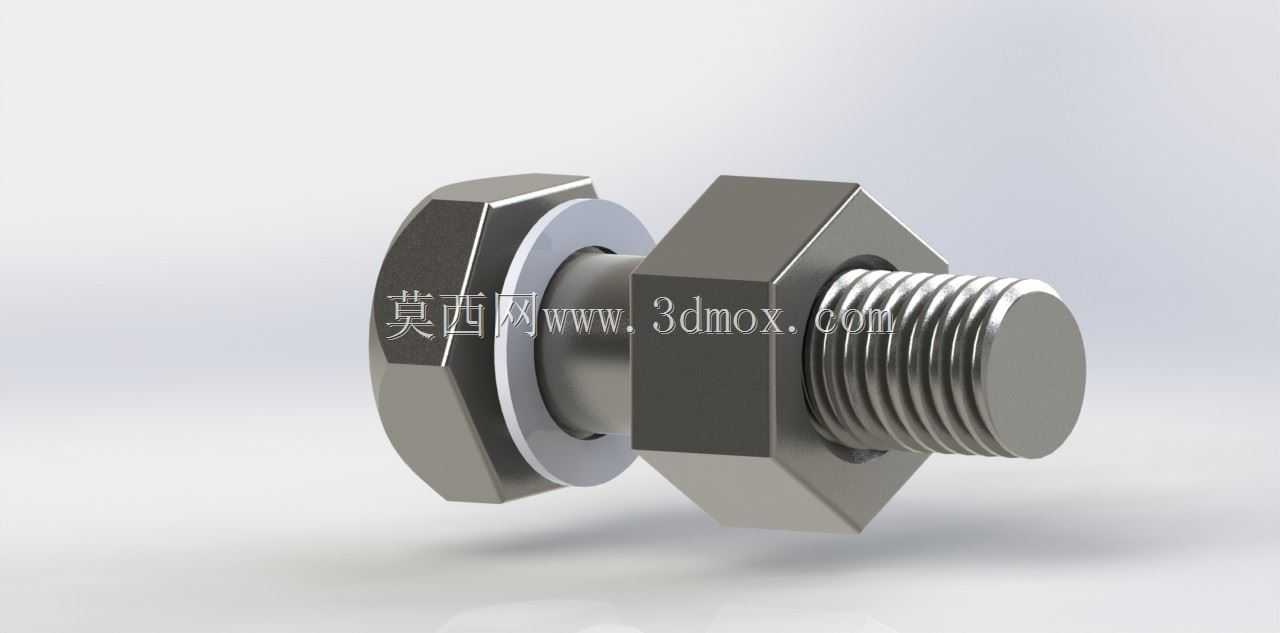

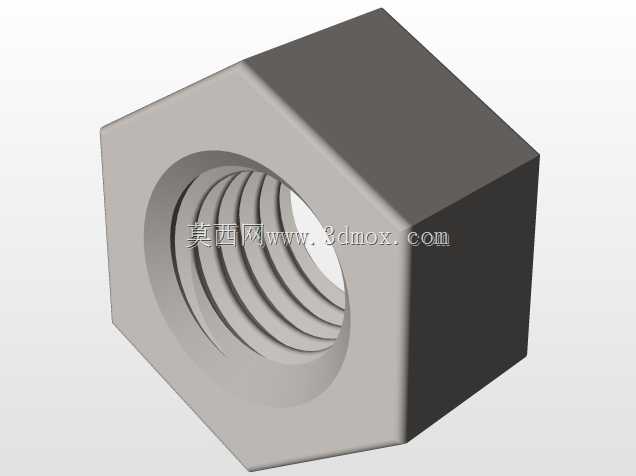

M12规格六角螺栓配螺母平垫紧固组件

　　这套M12规格的六角头螺栓配套螺母、平垫的紧固组合，是机械装配场景里覆盖范围极广的基础连接元件，从中小型设备的机架拼接、钣金护罩固定，到工装夹具的模块锁紧、传动部件的辅助定位，都能见到这类标准紧固件的应用身影。做结构设计时选这类组件，首先要明确安装边界的尺寸限制：螺栓公称直径12mm，对应穿装孔的常规加工尺寸要留0.2-0.5mm的装配间隙，避免孔位公差累积导致装配件无法顺利穿入；六角头的对边尺寸符合国标紧固件的通用要求，配套扳手的选型不需要额外定制，现场装配用常规呆扳手、套筒扳手都能完成锁紧操作。平垫的设置主要是为了分散螺母对被连接件的表面压应力，尤其是被连接件是铝合金、工程塑料这类强度偏低的材质时，

　　平垫能避免锁紧过程中接触面被压溃，也能减少多次拆装后表面出现的压痕变形，保证连接面的平整度。设计这套组件的三维模型时，螺纹部分做了符合实际啮合状态的细节处理，螺栓外露螺纹段的长度匹配常规装配的余量需求，既不会因为螺纹过短导致螺母无法拧到有效锁紧位置，也不会因为螺杆伸出过长干涉周边其他运动部件。实际选型时要结合被连接件的总厚度计算螺杆的有效夹紧长度，确保螺母拧紧后螺栓露出2-3个螺距的长度，既保证螺纹啮合的圈数足够达到锁紧强度要求，也不会多余的螺杆过长造成材料浪费或者安全隐患。这类紧固件的连接可靠性直接影响整台设备的运行稳定性，做结构校核时要根据连接部位的受力类型——是静态的承重连接，还是有振动冲击的动态连接，

　　来确定是否需要额外增加防松结构，比如配弹垫或者涂螺纹锁固胶，但这套基础组件的尺寸基准完全可以作为后续防松改型的基础模型，不需要重新绘制基础轮廓。从装配工艺角度看，六角头的设计相比沉头、圆头螺栓，能承受更大的锁紧扭矩，适合需要一定预紧力的连接场景，比如设备机架的型钢拼接、电机底座的固定这类需要保证连接刚性的位置，M12的规格能提供足够的抗拉、抗剪强度，满足多数中小型工业设备的紧固需求。建模时各个零件的配合间隙都按照实际装配公差设置，平垫的内孔和螺杆之间留合理间隙，和平垫接触的螺母端面、螺栓头端面都做了平面度的细节处理，还原真实零件的加工状态，导入装配体后可以直接做干涉检查、装配工艺模拟，不需要额外调整零件的配合尺寸。
