工业重载万向活动脚轮结构设计

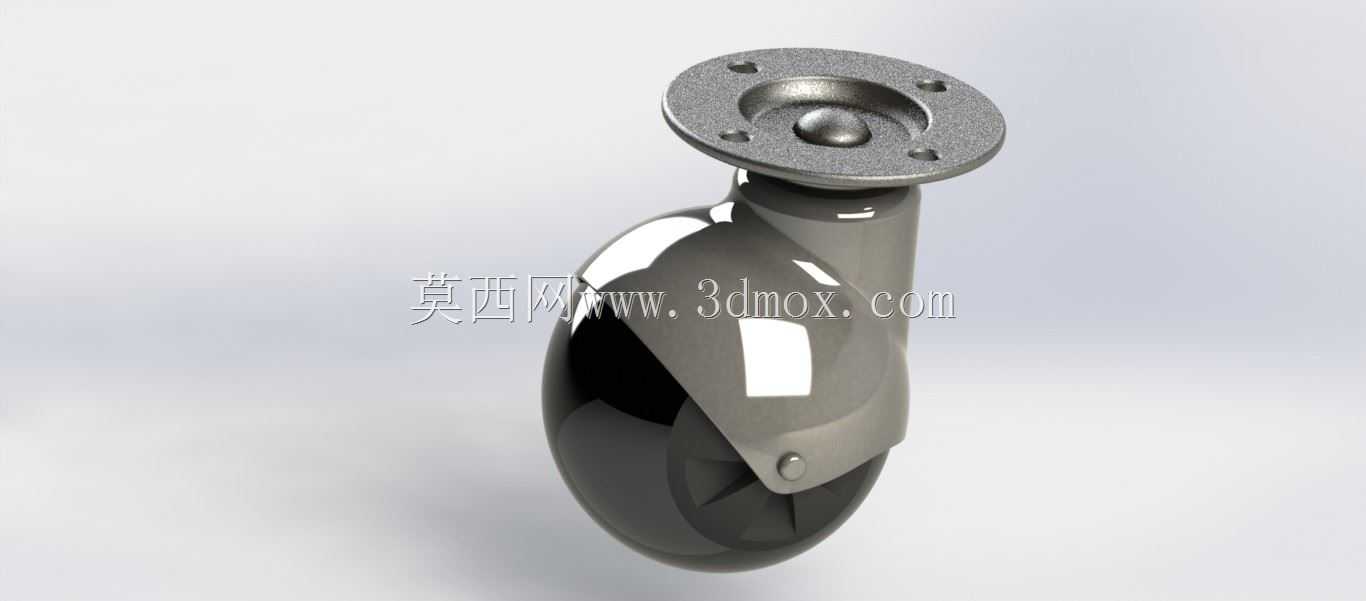

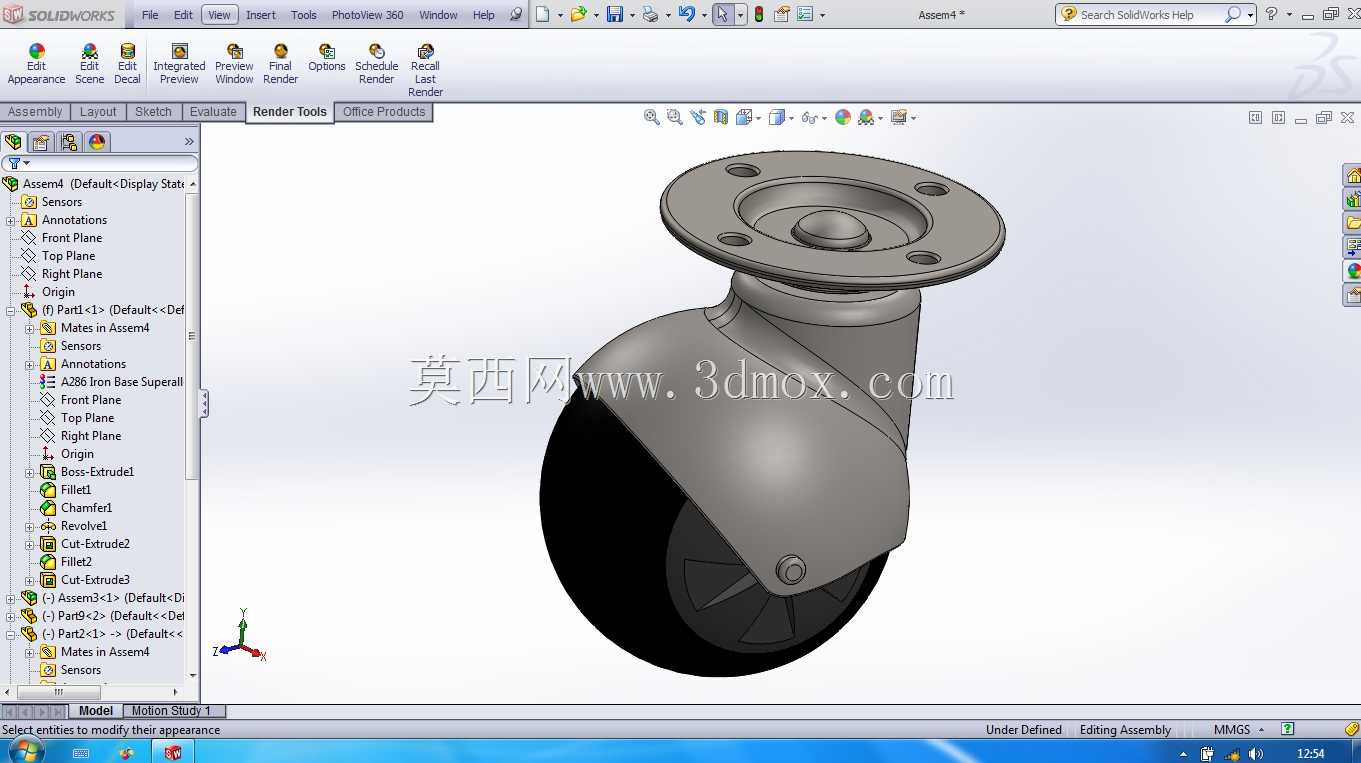

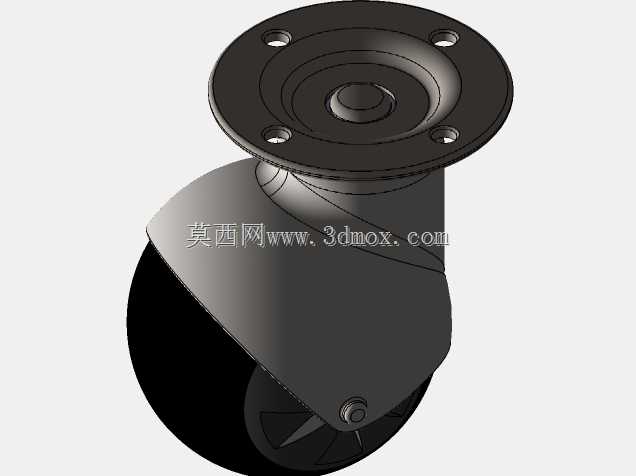

　　这款脚轮的三维结构完整还原了工业级万向脚轮的全部装配细节，从顶部法兰安装座到滚轮包胶层的每一处配合关系都做了精准还原，可直接用于各类移动设备的行走机构选型参考与结构校核。在实际工业场景中，这类带法兰安装的万向脚轮多用于中小型自动化设备机架、移动工作台、工具周转车、轻型物流输送载具的底部支撑，能够在平整的环氧地坪、硬化水泥地面上实现360度无死角转向，满足设备频繁移位、转向调整的使用需求，相比定向轮可以大幅降低设备移位时的操作阻力，减少人工推移的劳动强度。

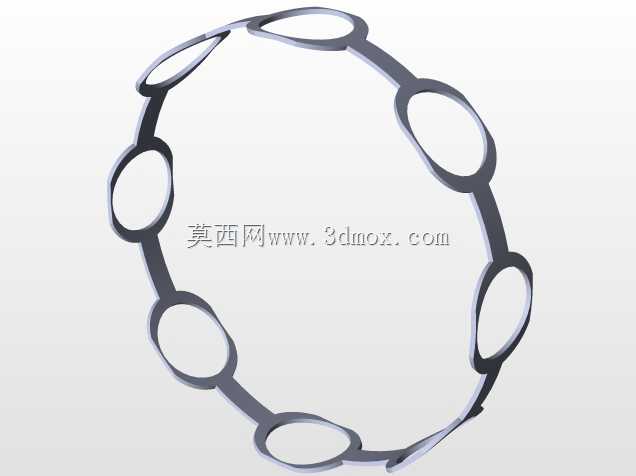

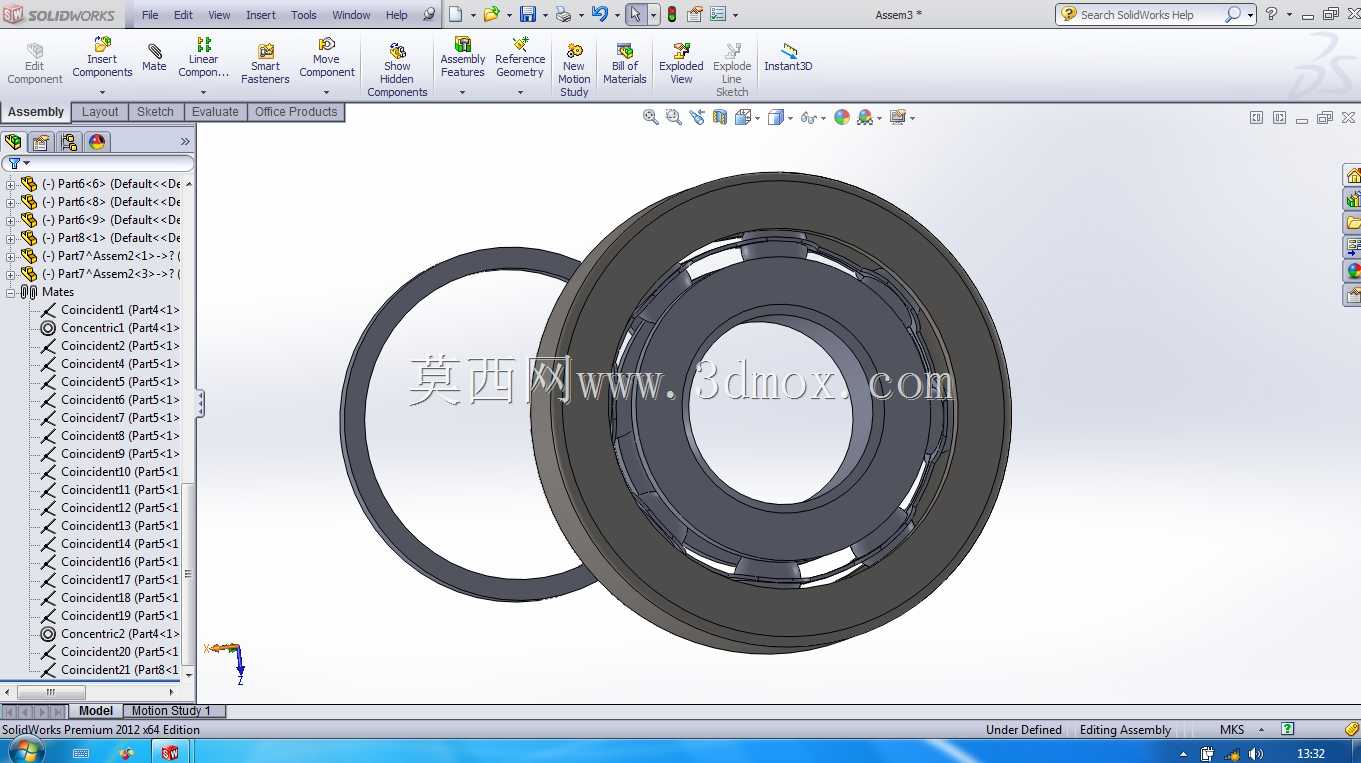

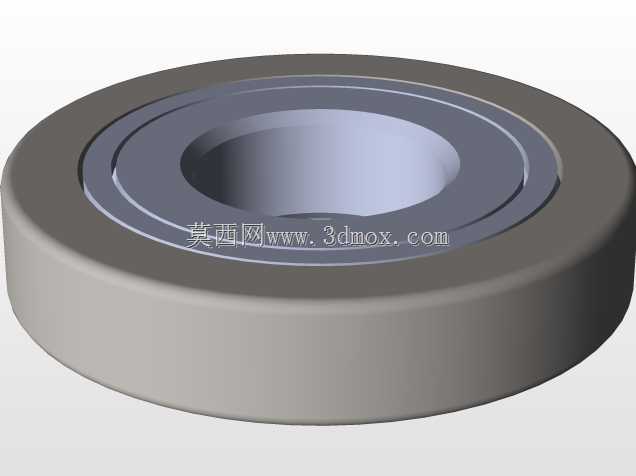

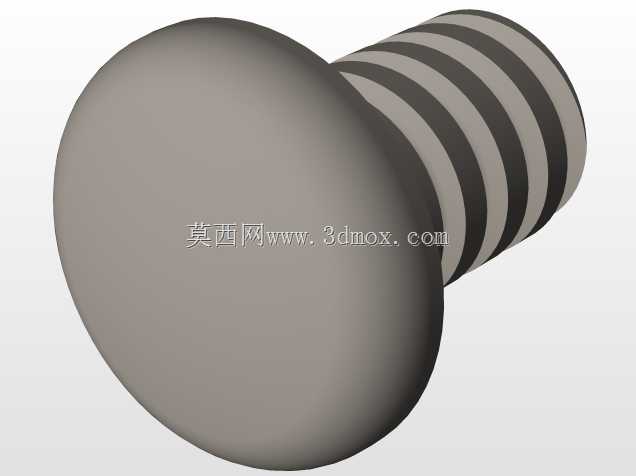

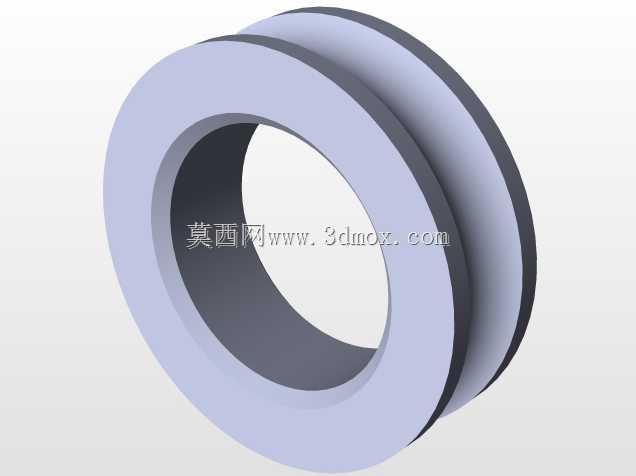

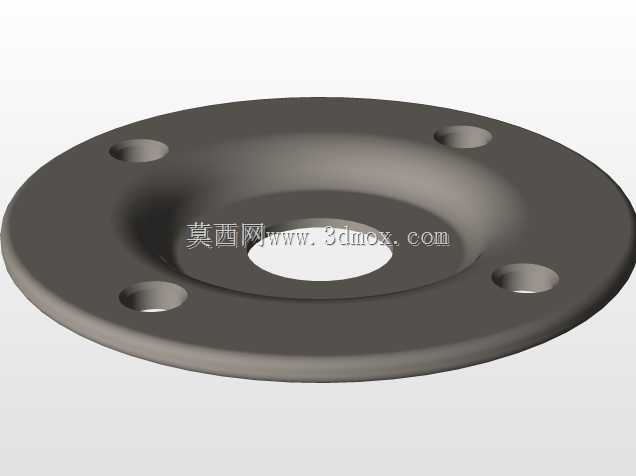

　　从结构设计逻辑来看，顶部的圆形法兰盘预留了四个均布的安装沉孔，安装时可以直接通过螺栓将脚轮固定在设备底部的安装板上，沉孔设计能够让螺栓头完全埋入法兰盘面，避免螺栓突出影响安装贴合度，也能防止螺栓外露剐蹭周边管线。法兰盘下方的回转支承结构内置了钢珠回转副，这是实现万向转向的核心结构，建模时还原了钢珠与上下滚道的配合间隙，既保证转向时的转动顺滑度，又能承受垂直方向的载荷，避免转向结构受载后卡滞。转向支架采用了一体式弯折的金属支架结构，支架与滚轮的连接轴做了同轴度约束，滚轮转动时不会出现偏摆，滚轮外层采用高弹性耐磨包胶材质，内层为硬质支撑轮芯，这种结构既可以降低设备移动时的震动与噪音，又能提升滚轮的耐磨性能，延长使用寿命，同时包胶材质不会划伤车间环氧地坪，适配多数工业生产场景的地面要求。

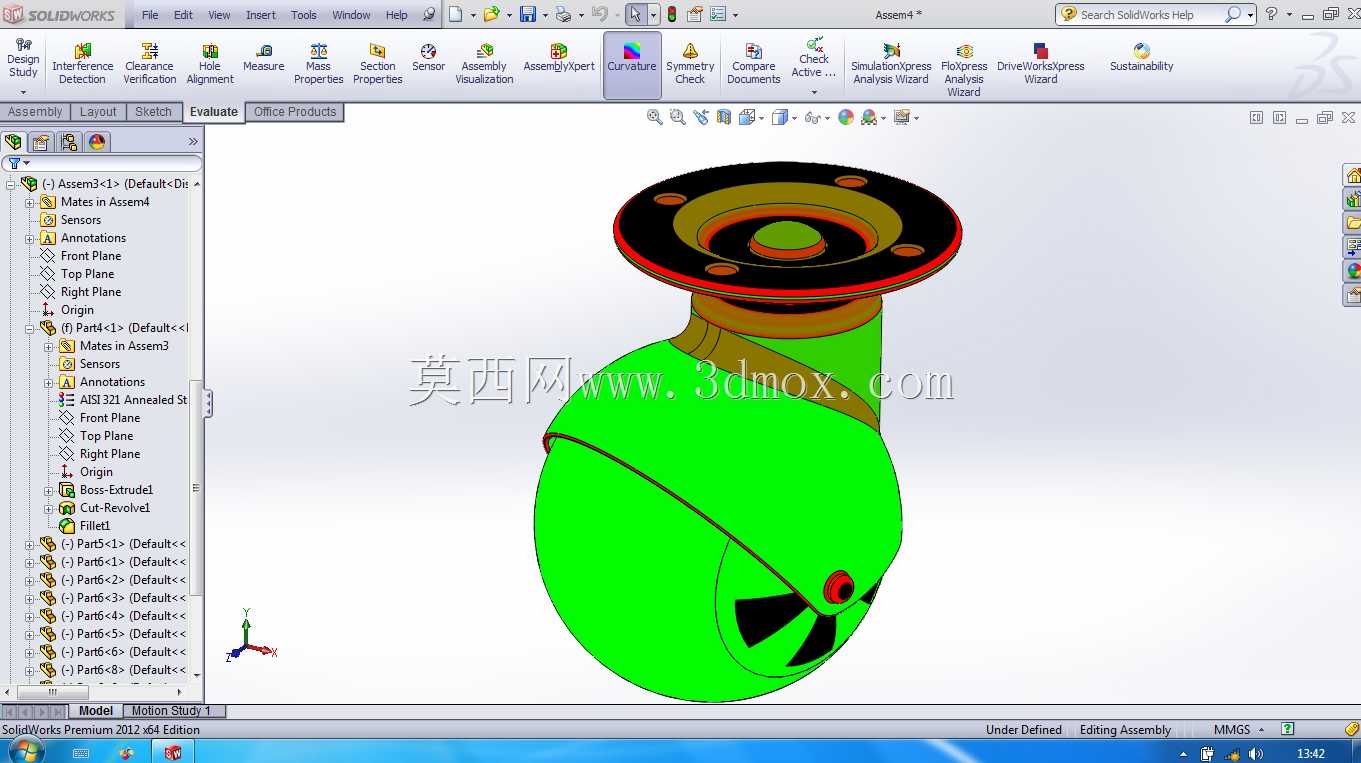

　　在安装边界方面，这款脚轮的安装法兰直径、整体安装高度、滚轮直径都做了符合行业通用规格的参数设定，选型时只需要核对设备底部的安装孔位间距、设备整体离地高度要求、单轮额定载荷三个核心参数，就可以直接匹配使用，不需要额外做结构改型。建模过程中对所有运动部件都做了干涉检查，转向支架在360度回转过程中不会与顶部法兰、设备底部安装板发生剐蹭，滚轮绕轮轴转动时也不会与支架内壁产生摩擦，完全符合实际生产装配的公差要求。对于结构设计从业者来说，这个模型可以直接复用在各类需要移动功能的设备设计中，省去从零开始建模的时间，也可以作为脚轮选型时的结构参考，核对不同规格脚轮的安装尺寸差异，避免出现选型后安装孔位不匹配、离地高度不符合设计要求的问题。
