三角法兰连接弯式通气导流管件

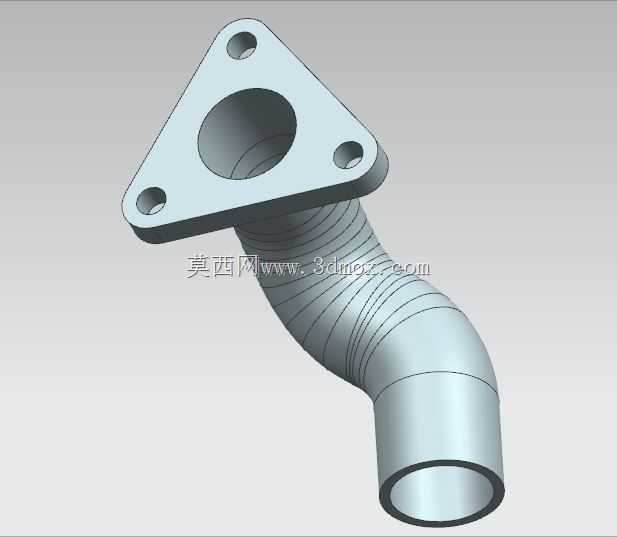

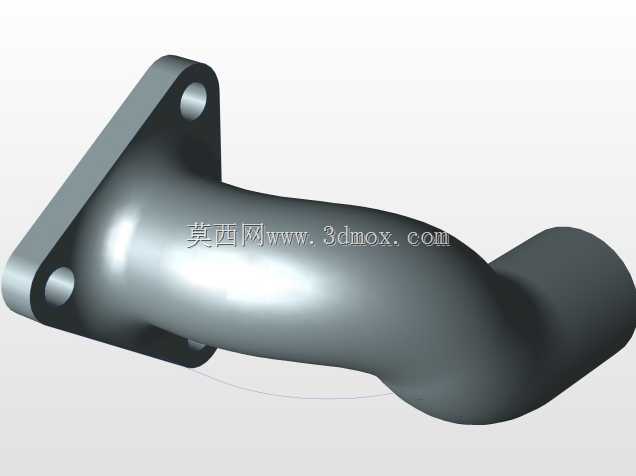

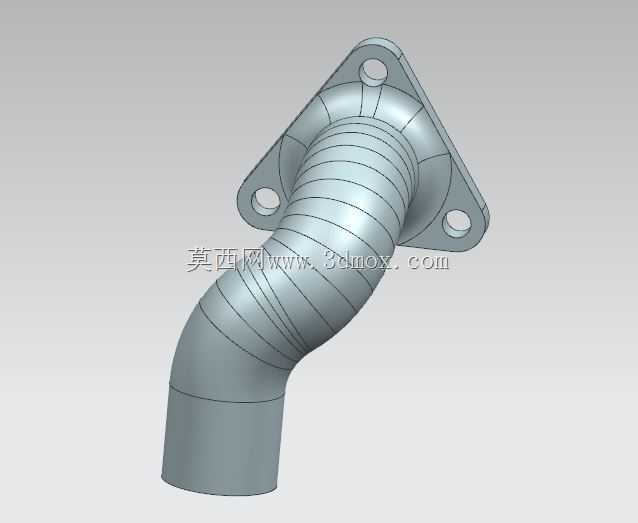

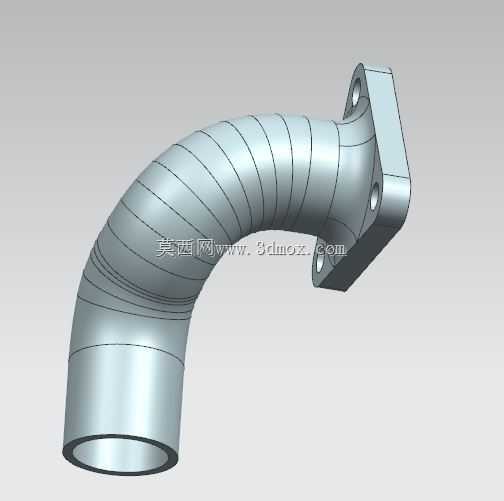

　　这类带三角安装法兰的弯式导流管件，常应用在进气系统、流体输送回路的空间转向接驳场景中，用来在有限安装空间内完成介质流向的90度以内转向，同时通过法兰端面实现与基座、阀组或设备壳体的刚性密封连接。从结构设计来看，三角法兰盘上均匀分布三个安装通孔，相比常规圆形法兰，在满足连接强度要求的前提下减少了紧固件数量，缩小了法兰盘的整体占用轮廓，适合安装面空间局促、周边有其他结构干涉的装配场景。法兰中心的通孔与弯管主体的流道完全贯通，流道内壁做了顺滑过渡处理，避免介质流经转向位置时产生紊流、压损增大的问题，不管是输送常温空气、低压冷却流体还是轻质润滑介质，都能保持稳定的通流效率。弯管主体的外壁做了等壁厚设计，在保证管体结构强度、

　　耐受管路内部压力冲击的同时，尽可能控制零件整体重量，减少安装后对基座连接位置的长期载荷。法兰端面与管体的衔接位置做了圆弧过渡补强，避免管路长期受振动影响时在衔接根部产生应力集中、出现开裂泄漏的问题。安装边界上，三角法兰的三个安装孔中心距适配常规小通径管路的安装标准，法兰端面的平面度满足常规密封垫片的压合要求，不需要额外加工密封槽即可配合平垫片实现端面密封；管体末端的直段插接部分外径做了公差控制，可直接对接橡胶软管、硬管快插接头或者焊接对接同通径管路，不需要额外做转接加工。实际选型使用时，需要注意弯管的转向角度与周边部件的避让距离，确认弯管弯曲段的外轮廓不会和周边线束、其他管路或者设备壳体产生运动干涉，同时三个安装孔的对位要准确，

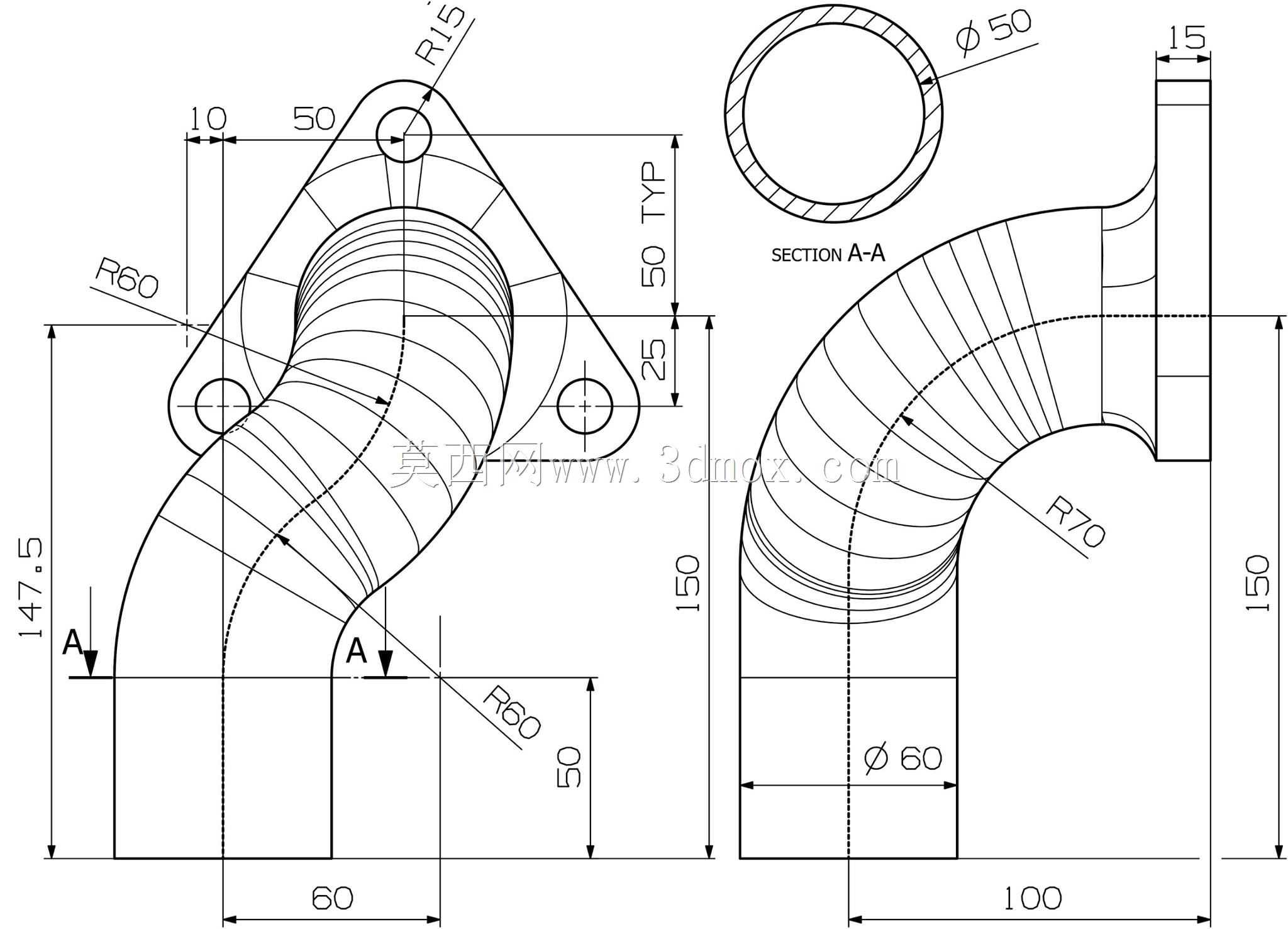

　　避免强行拧紧紧固件时给管体带来额外的装配应力，长期使用下出现变形泄漏。建模过程中，这类管件需要重点控制流道的顺滑度、法兰安装孔的位置度以及弯管段的壁厚均匀性，尤其是弯曲段的壁厚减薄量要控制在合理范围内，避免承压能力不足。
