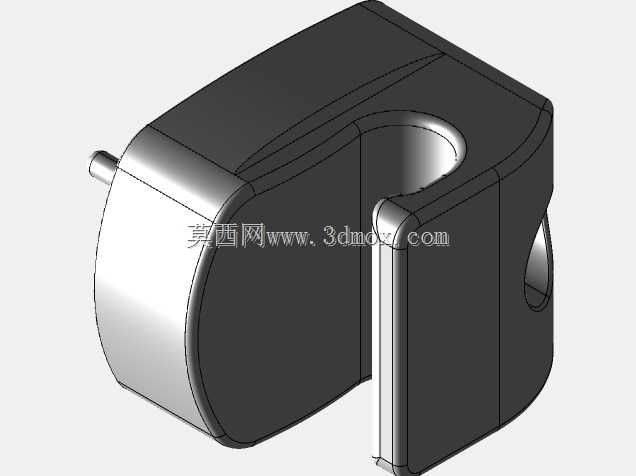

C型开口式PVC管线固定挂钩结构

　　这款C型开口式PVC构件主要用于民用装修、小型设备布线场景中的轻质管线挂装固定，常见于家装水电走顶、弱电布线、小型机柜内部线束整理等工况，替代传统金属管卡搭配螺丝的固定方式，降低安装时的打孔工作量，适配圆形PVC穿线管、小型线束、细直径气路软管的临时或长期挂装需求。从结构设计来看，主体采用半包围C型开口结构，开口侧预留弹性变形余量，安装时可直接将管线从开口侧压入卡槽，无需从管线端部穿套，适配已布设完成的管线加装固定场景，卡槽内壁做圆弧过渡处理，与圆形管线外壁贴合度更高，避免硬棱角挤压管线外壁造成的保护层破损。构件背部的挂装凸轴为一体化注塑成型，可直接卡入预先在安装基面开设的对应直径圆孔内，凸轴根部做圆角加强处理，

　　降低挂装受力时的应力集中风险，避免凸轴从根部断裂。主体外侧的侧孔用于穿装小型扎带，当固定直径略小于卡槽内径的管线时，可通过扎带束紧进一步约束管线，防止管线从卡槽开口处滑脱。整体外形采用圆角过渡设计，无尖锐外凸棱角，避免安装及后期维护时划伤操作人员，注塑成型的壁厚均匀控制在2mm左右，既保证足够的夹持弹性，也避免壁厚不均导致的注塑缩痕、翘曲变形问题。安装边界方面，构件整体宽度控制在30mm以内，背部凸轴伸出长度为8mm，适配厚度5-10mm的安装板材，卡槽内径适配16mm直径的常规PVC穿线管，挂装后整体突出安装基面的厚度为25mm，不会占用过多布线空间，在狭小的机柜内部、吊顶上方布线场景中也能灵活布置。材质选用硬质PVC原料，

　　具备一定的抗老化性能，在室内常温干燥环境下可长期保持结构强度，不会出现明显的脆化变形，相比金属挂钩不会锈蚀污染管线表面，也不会对弱电线路产生信号干扰。设计时充分考虑注塑生产的脱模需求，所有侧壁均预留1度的脱模斜度，无倒扣结构，可采用两板模直接注塑生产，无需复杂的抽芯结构，有效降低生产制造成本，适合大批量量产应用。
