带轮毂结构的充气式橡胶轮胎三维造型

　　日常做行走机构选型时，轮胎是绕不开的核心部件，这次的模型把胎体和配套轮毂的配合关系做了完整还原，能直接给轮系设计做参考。先从实际应用场景说，这类结构的轮胎适配范围很广，小到厂区内的短途转运平板车、小型电动代步设备，大到轻型作业车辆的非驱动轮位都能匹配，不像专用工程胎那样适配场景受限，做通用行走机构设计时调用这个模型，能省掉不少从零开始画胎纹、配轮毂的时间。

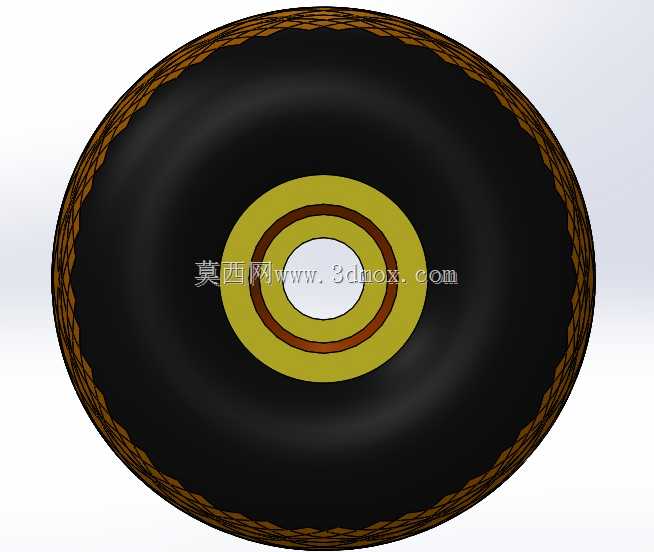

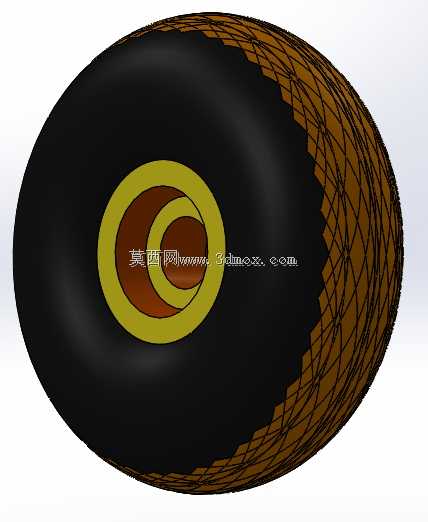

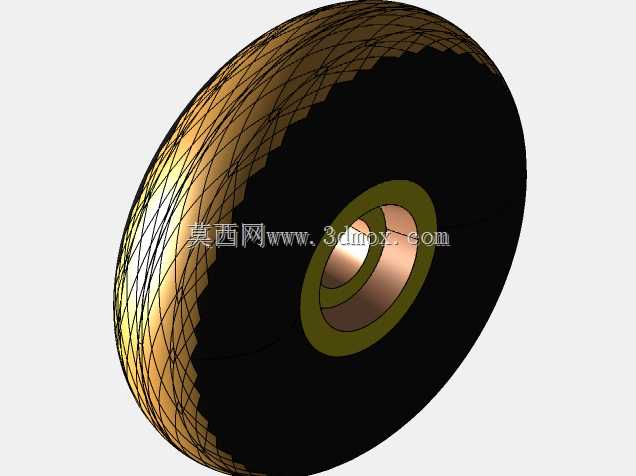

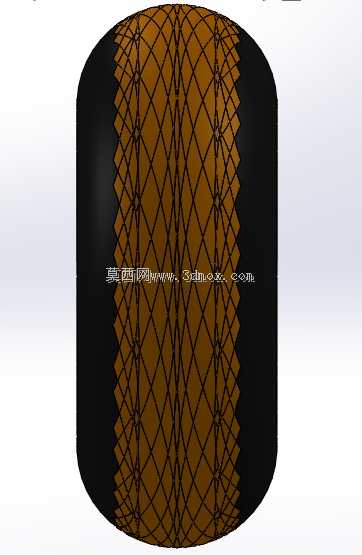

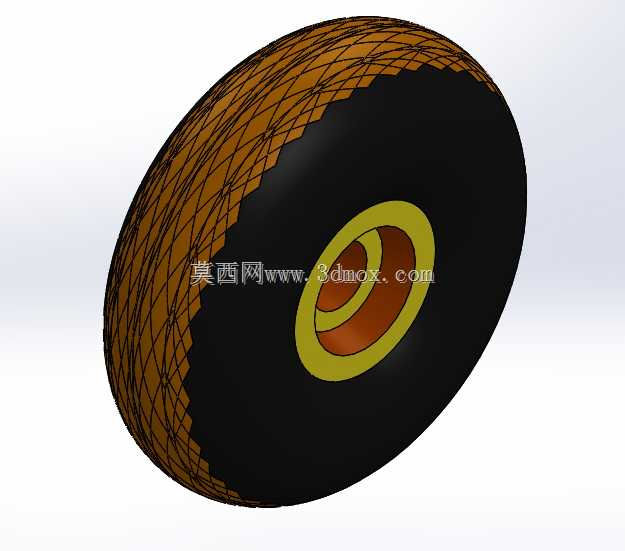

　　从功能特性上看，模型还原的是充气式橡胶胎结构，外层黑色胎体做了加厚设计，接触地面的胎侧部分预留了常规防滑纹路的建模基准，内部的棕色网格结构对应轮胎的帘布层补强区域，这部分是轮胎承载的核心，建模时特意把帘线的交错排布逻辑做了可视化，做有限元受力分析的时候可以直接提取这部分结构做网格划分，不用再单独拆分补强层。中间的轮毂部分做了同轴嵌套的阶梯结构，从中心安装孔到轮辋配合面的同轴度公差在建模时就做了约束，轮辋和胎圈的配合位置留了标准过盈量，实际装配时胎圈卡入轮辋的密封段长度也符合常规充气胎的设计要求，不会出现装配后漏气、胎体窜动的问题。

　　设计思路上，这个模型没有做过度的细节冗余，胎面的花纹没有做细碎的雕花，而是保留了通用胎的基础轮廓，方便不同设计人员根据自己的使用场景修改胎纹——如果是做厂区平整路面使用的静音胎，可以直接把胎面改成光面加细浅排水槽；如果是做非铺装路面使用的防滑胎，也能在现有胎体基础上加深胎纹、增加块状防滑结构，不用重构整个胎体曲面。轮毂部分的中心安装孔做了通用化的圆孔基准，实际使用时可以根据匹配的轴径尺寸修改孔径，加装键槽或者固定螺栓孔，轮辐部分的环形嵌套结构既做了减重设计，也保留了足够的支撑强度，做轻量化验证时可以直接测算不同轮辐厚度下的整体重量变化。

　　安装边界方面，模型的整体轮径、胎宽、轮毂安装面的轴向尺寸都做了参数化关联，调整轮径参数时胎体厚度、轮辋直径会同步匹配，不会出现比例失调的问题。胎侧和周边安装部件的安全间隙也在建模时做了预留，按照常规轮舱设计要求，轮胎转向、上下跳动时的最大轮廓边界都可以通过这个模型直接投影生成，不用再单独做运动包络分析。另外胎体和轮毂的配合面做了分层建模，导出不同格式时可以单独隐藏轮毂或者胎体，方便做装配爆炸图、零件加工图的输出，不管是做结构验证还是做方案演示都能直接用。
