学生竞赛用简易钢管车架卡丁车结构

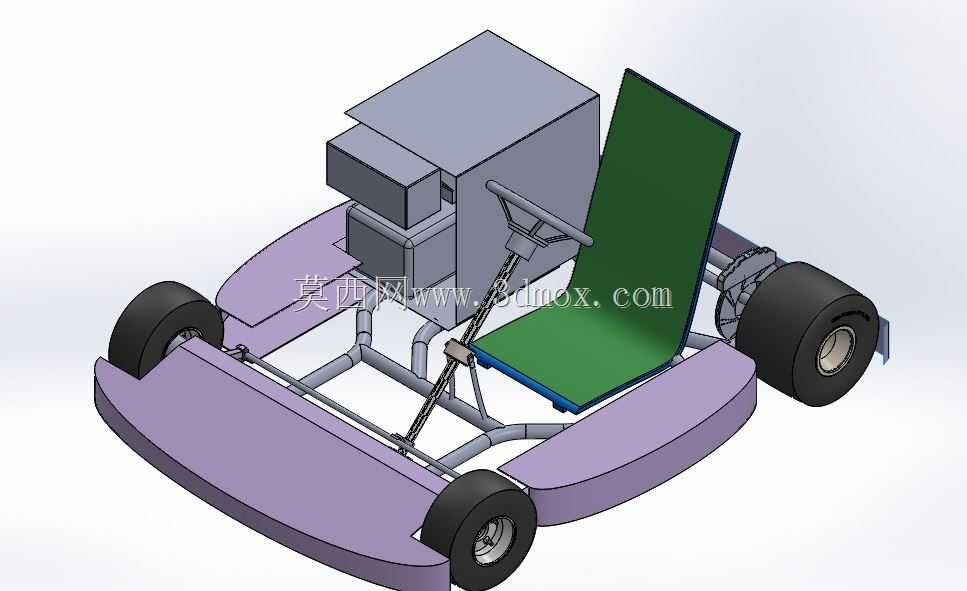

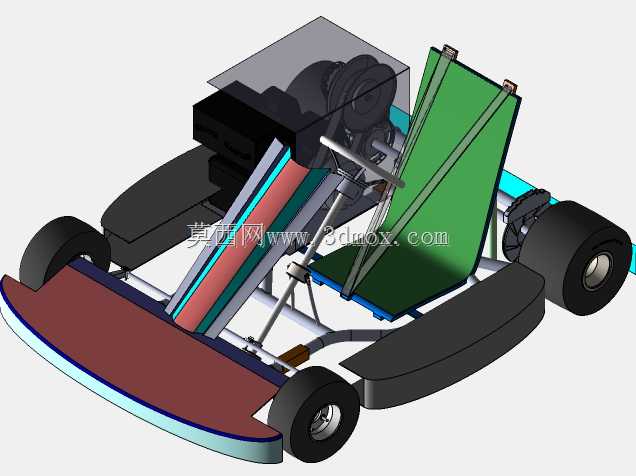

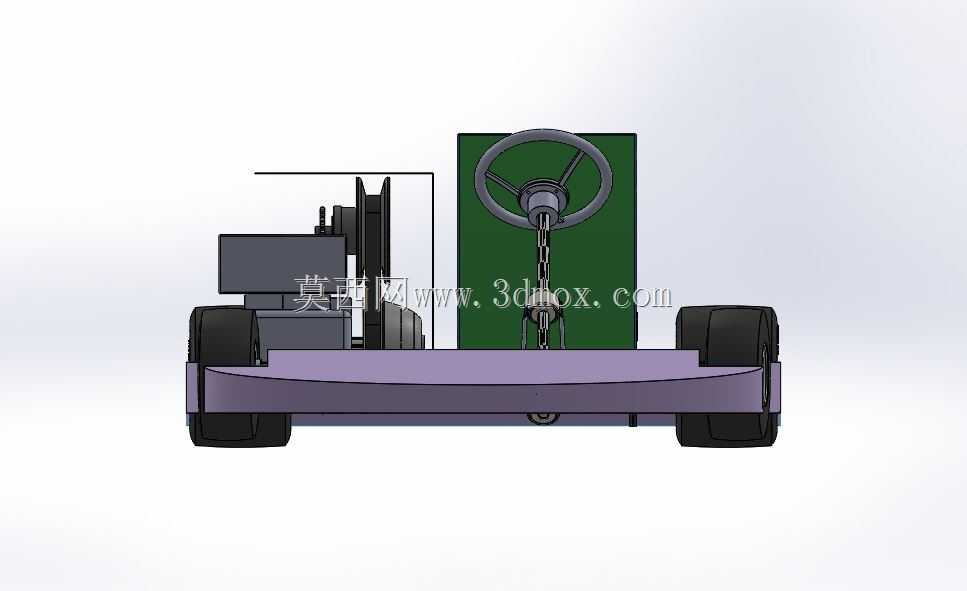

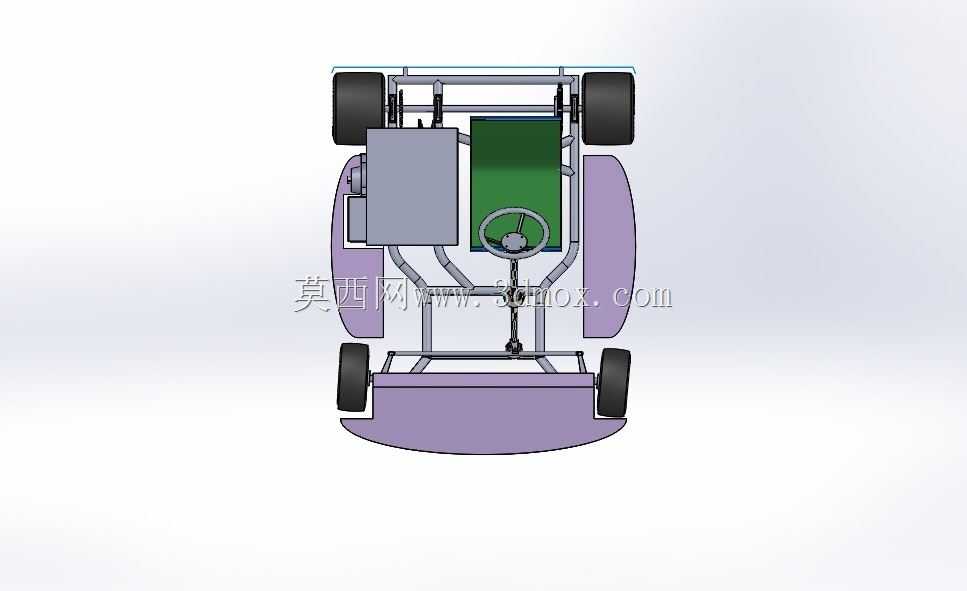

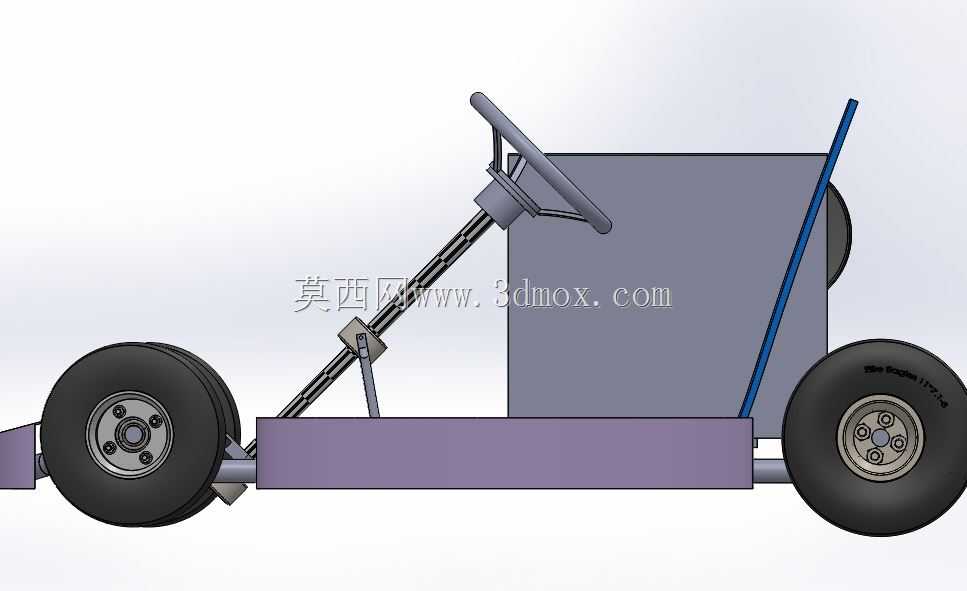

　　该卡丁车结构针对高校学生工程竞赛场景设计，可直接用于小型场地竞速赛事的参赛车辆搭建，也可作为休闲场地娱乐卡丁车的结构参考蓝本。整车采用外露式钢管桁架车架作为核心承载结构，这种结构形式在小型非道路竞速车辆中应用广泛，能够在控制整体重量的前提下保证足够的扭转刚度，应对场地内连续过弯、小幅颠簸路面的载荷冲击。车架前后端设置了防撞缓冲结构，前端的弧形护板可在正面碰撞时吸收部分冲击能量，两侧的突出护边能够在车辆发生侧擦碰撞时保护车轮与转向传动部件，避免核心结构直接受撞击损坏。转向系统采用齿轮齿条式传动结构，转向柱直接连接方向盘与转向横拉杆，转向比设置偏大，能够让驾驶者在低速过弯时获得更直接的转向反馈，适配小型场地内频繁转向的操作需求，

　　转向拉杆的铰接点位置经过反复调整，可保证转向过程中左右车轮的转角符合阿克曼几何特性，减少轮胎的异常磨损。动力单元采用后置布局，安装在座椅后方的车架安装位上，这种布局能够平衡前后轴的载荷分配，提升驱动轮的抓地力，动力单元的安装支架预留了通用安装孔位，可适配不同规格的小型内燃机组或者低速电机组件，方便参赛队伍根据赛事规则灵活调整动力配置。座椅采用一体化直立式靠背设计，直接固定在车架中部的横梁上，安装位置可通过预留的长条孔前后调整，适配不同身高驾驶者的操作坐姿，座椅靠背的倾斜角度经过优化，能够在车辆加速、制动时为驾驶者提供足够的侧向与背部支撑。行走系统采用前小后大的轮胎配置，前轮为窄幅转向轮，能够减小转向阻力，后轮为宽幅驱动轮，

　　提升加速与制动时的抓地性能，车轮轮毂通过轮轴直接连接在车架的前后轴安装座上，轴承座的安装位预留了调整间隙，可根据装配需求微调轮距参数。整车的所有管线、传动部件均沿钢管车架的内侧布置，通过管卡固定，避免外露部件在行驶过程中被路面杂物剐蹭损坏，车架的焊接节点均做了圆弧过渡处理，减少应力集中问题，提升车架的疲劳寿命。整车外廓尺寸控制在小型场地通行要求范围内，宽度不超过1.4米，长度不超过1.8米，能够在宽度2米左右的小型赛道内灵活穿梭，最小转弯半径可控制在2米以内，适配多弯的紧凑赛道布局。
