数控车床内置式方座夹持刀架结构

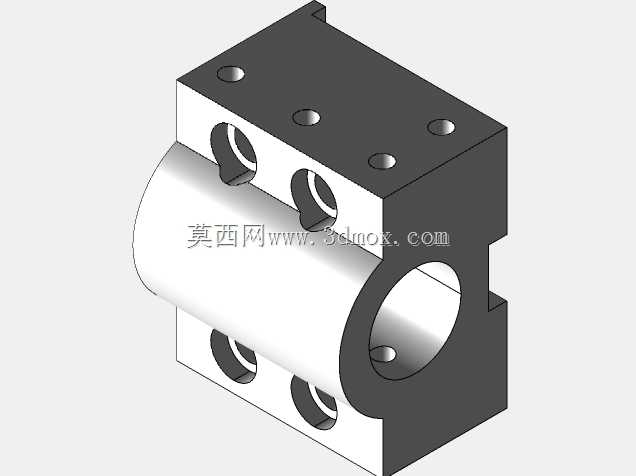

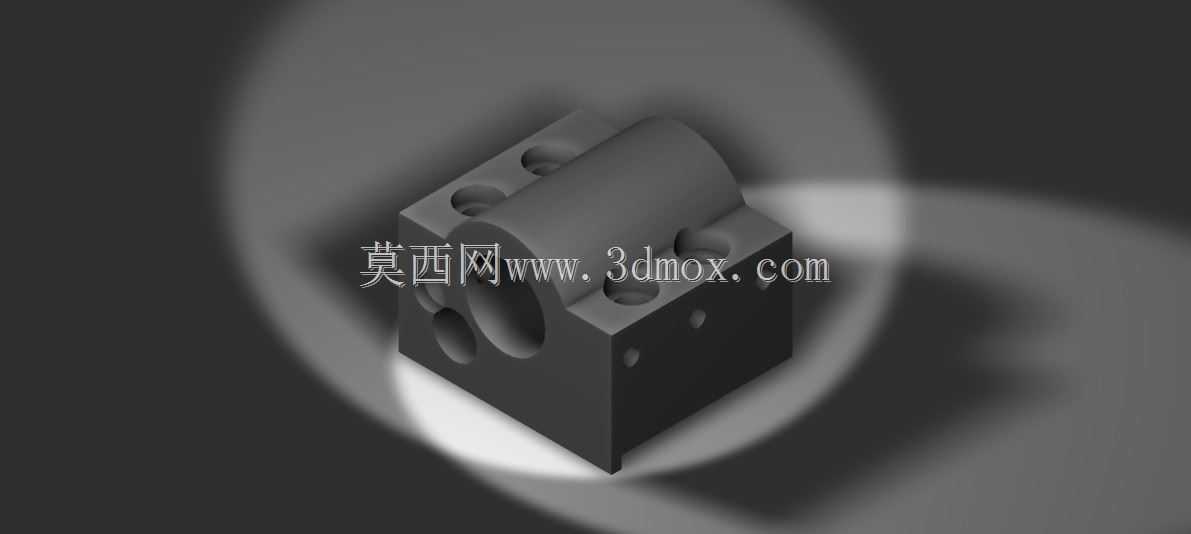

　　这款刀架是数控车床内部用于装夹固定切削刀具的核心承载部件，在实际车削加工场景中，它直接承担刀具定位、装夹锁紧、切削力传导的作用，是保障车削加工精度、刀具运行稳定性的关键结构件。从结构设计来看，主体采用方块式基座搭配半圆柱夹持腔的组合构型，方块基座的平面基准可直接与车床刀塔的安装定位面贴合，无需额外加装过渡转接件，能有效减少安装累计误差，基座上分布的多组通孔分别对应安装锁紧螺栓、定位销以及辅助顶紧结构，不同孔径的孔位按照受力载荷分布排布，在主切削力传导路径上的孔位做了局部壁厚加强，避免长期受交变切削力作用出现基座形变。半圆柱夹持腔的内径尺寸适配常规圆柄车刀的刀柄直径，腔壁上预留的紧定螺钉孔可从多个方向对装入的刀具进行顶紧固定，

　　防止重切削过程中刀具出现窜动、偏摆。设计过程中优先考虑了安装边界的适配性，基座的长宽高尺寸匹配常见斜床身数控车床的内置刀塔安装槽位，底部定位基准面的平面度公差控制在0.02mm以内，可保证安装后刀架的定位精度满足IT7级加工的要求，夹持腔的中心高与车床主轴中心高保持一致，无需额外加装垫片调整中心高，减少现场安装调试的工作量。从功能特性上看，这款刀架可兼容外圆车刀、内孔镗刀、切断刀等多种圆柄切削刀具的装夹，多方向的紧定结构可抵消车削过程中产生的径向、轴向切削力，避免刀具在断续切削工况下出现松动。基座侧面的小型工艺孔可用于安装冷却喷嘴，直接将切削液输送到刀具切削刃位置，提升冷却排屑效果。在实际应用中，

　　这类内置刀架多用于中小型数控车床的排刀式刀塔布局，相比外置式刀架，它的结构更紧凑，占用的刀塔安装空间更小，可在有限的刀塔空间内布置更多数量的刀具，减少加工过程中的换刀行程，提升批量零件加工的效率。结构设计上没有多余的冗余结构，所有壁厚、孔位都经过受力校核，在保证结构刚性的前提下尽可能控制自身重量，降低刀塔转动时的惯量，提升刀塔转位的响应速度。夹持腔与基座的连接位置做了圆角过渡处理，避免应力集中导致的结构开裂，可适应长时间满负荷的车削加工工况。
