车床尾座支撑机构三维结构设计

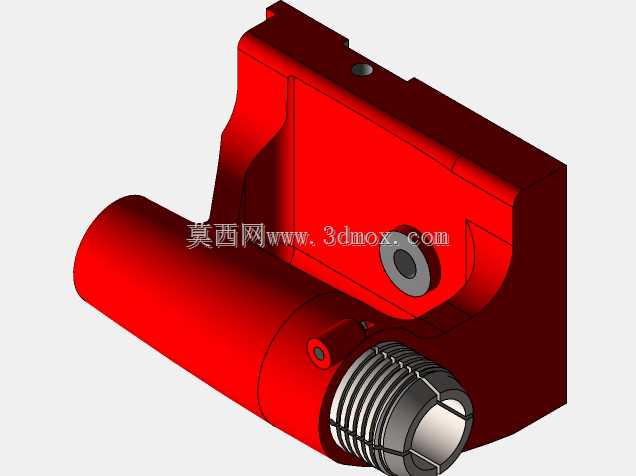

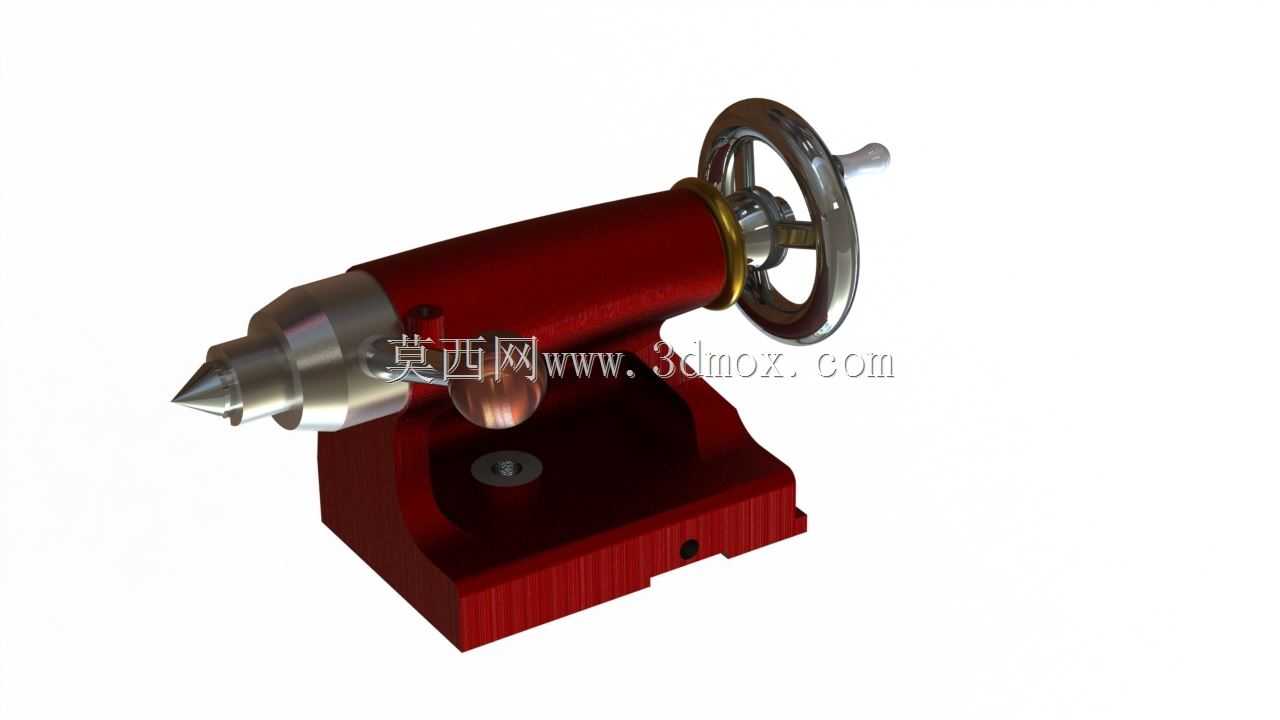

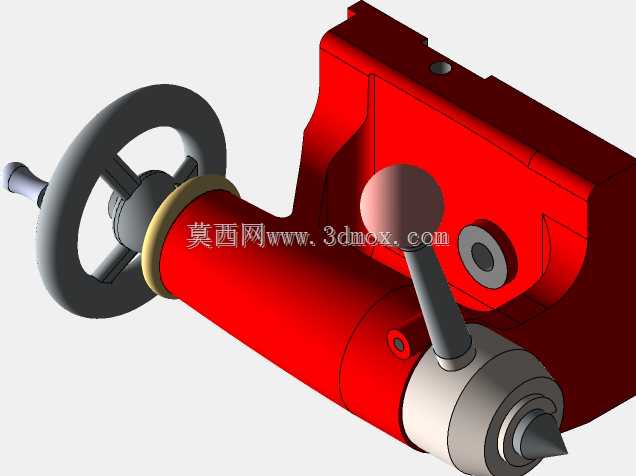

　　在普通卧式车床、木工车床及带分度转盘的铣床加工场景中，尾座是承担长轴类、套类工件径向支撑的核心配套部件，其安装基准与机床床身导轨面完全贴合，沿导轨纵向滑动调整位置后通过底部锁紧机构固定，可抵消工件切削过程中受径向切削力产生的挠曲变形，避免长工件加工时出现振纹、让刀甚至工件飞出的安全隐患。这款尾座的整体结构采用分体式设计，底部为带安装锁紧槽的铸铁基座，基座上方集成了套筒进给腔体，腔体内部加工有精度为H7的导向孔，与滑动套筒采用间隙配合，保证套筒进给时的同轴度误差控制在0.02mm以内，避免顶尖回转时出现跳动影响加工精度。尾座末端设置的手轮通过梯形丝杠副与套筒连接，转动手轮时可带动套筒沿轴向平稳进给，

　　梯形丝杠的自锁特性可保证加工过程中套筒不会受轴向切削力反推出现位移，无需额外增加锁紧结构即可实现进给位置的保持，针对重载切削场景，套筒侧面还设置了锁紧手柄，可在顶尖顶紧工件后将套筒完全锁死，进一步提升支撑刚性。前端安装的回转顶尖采用莫氏锥度与套筒内锥孔配合，锥面贴合面积不低于85%，可保证顶尖与主轴的同轴度，顶尖内部配置的深沟球轴承与推力球轴承组合，可同时承受径向切削力与轴向顶紧力，最高适配转速根据轴承选型可达到3000r/min，满足普通钢件、有色金属件的高速车削需求。从安装边界来看，基座底面的导轨适配面宽度与对应型号车床的床身导轨宽度完全匹配，底部的锁紧螺栓槽行程可覆盖同系列车床的导轨安装尺寸，

　　尾座整体的中心高与对应车床的主轴中心高保持一致，安装后无需额外调整垫铁即可保证顶尖与主轴的同轴度，套筒的最大进给行程可覆盖常规长度工件的顶紧需求，针对不同长度的工件，可先松开基座锁紧机构沿导轨滑动至大致位置，再通过手轮微调进给量实现工件的可靠顶紧，顶紧力的大小可通过手轮的转动扭矩控制，针对薄壁工件还可在顶尖与工件端面之间加装弹性顶头，避免顶紧力过大造成工件变形。在木工车床应用场景中，这款尾座还可替换为梅花顶尖，通过顶尖的卡爪嵌入木材端面，带动工件与主轴同步回转，避免车削过程中工件与顶尖之间出现打滑；在铣床分度加工场景中，尾座可与分度头配合使用，对长轴类零件进行等分铣削、键槽加工等工序，此时尾座的顶尖仅起径向支撑作用，无需传递扭矩，可适当降低顶紧力减少工件的弯曲变形。
