基础款PID数字显示模组结构设计

项目分类:显示屏 发布时间:2014-09-18 ID:60254
  • 基础款PID数字显示模组结构设计

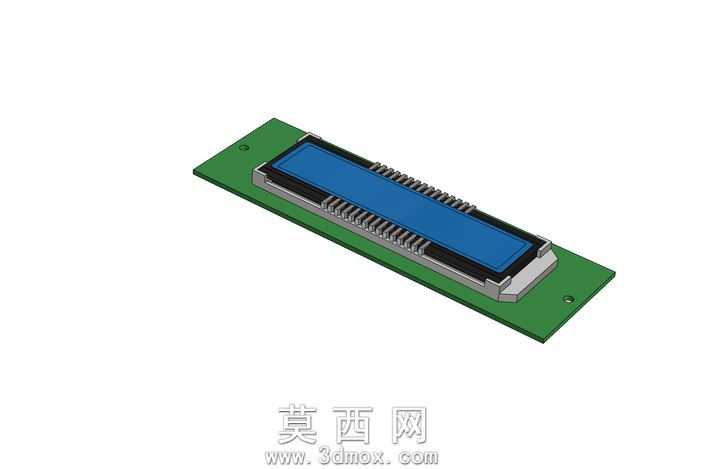

本作品为基础款PID数字显示模组的三维建模设计,整体采用SolidWorks软件完成全参数化建模,建模过程严格遵循电子元器件的实际生产尺寸规范,确保各部件装配公差符合行业通用标准。模型整体由绿色PCB基板、金属固定边框、蓝色显示面板、侧边引脚排针四大核心部件组成,建模时首先绘制PCB基板的二维草图,精准定位四角安装孔与侧边引脚的排布位置,通过拉伸命令生成基板实体,对基板边缘做0.2mm的倒角处理还原真实PCB的工艺细节。金属固定边框采用钣金建模逻辑,先绘制边框的截面轮廓,通过薄壁拉伸生成边框主体,再对边框与显示面板的贴合面做限位卡槽结构设计,确保显示面板安装后无松动位移。蓝色显示面板部分采用分层建模思路,分别构建面板基底、显示区域、密封胶层三个结构层,对显示区域表面做哑光质感的材质参数调整,还原数码显示面板的真实视觉效果。侧边引脚排针采用阵列命令批量生成,每个引脚的尺寸、间距均按照通用插接件标准设置,引脚与基板的焊接位置做微小的焊盘凸起结构,提升模型的细节还原度。渲染阶段采用工作室环境光方案,对PCB基板赋予哑光阻焊绿材质,金属边框赋予磨砂铝合金材质,显示面板赋予半透明蓝黑渐变材质,引脚赋予镀锡金属材质,通过调整光线角度与反射参数,让整体模型的材质质感贴近实物效果。设计过程中充分考虑该显示模组的实际装配场景,预留了与主控电路板对接的安装空间,各部件之间的装配关系完全按照实际生产的组装流程设置,可直接用于产品结构验证、装配演示以及生产前期的结构校核使用,模型结构完整无破面,各部件可单独拆分编辑,方便后续根据不同的PID参数显示需求做尺寸调整与结构优化。
