三插针IEC电源输入连接器三维结构

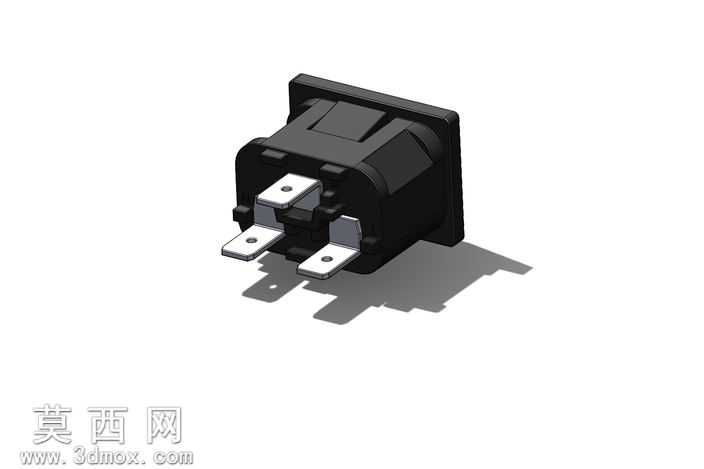

本款三插针IEC连接器的三维建模依托SolidWorks平台完成全参数化设计，建模过程严格遵循电气接插件的通用尺寸规范，先以基准面定位绘制安装法兰的轮廓草图，通过拉伸凸台生成带安装卡位的方形基座主体，基座边缘做了0.3mm的圆角过渡处理，避免实际生产注塑时出现应力集中的问题。插针部分单独建模后与基座做装配配合，三个导电插针采用等距排布设计，插针根部设计有防退倒扣结构，与基座内部的卡槽完全契合，保证插针在反复插拔过程中不会出现松动移位的情况。材质配置阶段，基座部分赋予哑光黑色阻燃PC塑料材质，调整材质的粗糙度参数至0.85，还原工程塑料的磨砂质感，同时添加轻微的塑料颗粒纹理增强真实感；插针部分赋予镀镍铜合金材质，调整金属反射率至0.7，设置合适的环境贴图反射，还原金属插针的亮面金属质感，插针与基座接触的位置做了细微的嵌合缝隙处理，让模型装配关系更具真实感。渲染阶段采用三点布光方案，主光源从模型左上方45度角投射，开启软阴影效果让阴影边缘自然柔和，辅光源从右侧补光消除暗部死黑，顶光勾勒模型顶部轮廓，最终渲染出的效果图清晰展现连接器的外部造型、插针排布、安装法兰结构。设计过程中充分考虑该连接器的实际使用场景，安装法兰的厚度、卡位卡扣的尺寸都匹配常规设备面板的开孔标准，插针的伸出长度、间距完全符合IEC电源接口的通用规范，模型内部还预留了接线端子的容纳空间，可直接用于电气设备的电源接口布局设计验证，也可用于接插件类产品的结构改良参考，整体模型结构完整无破面，各部件的装配关系清晰，可直接导出通用格式用于不同三维软件间的交互使用。
