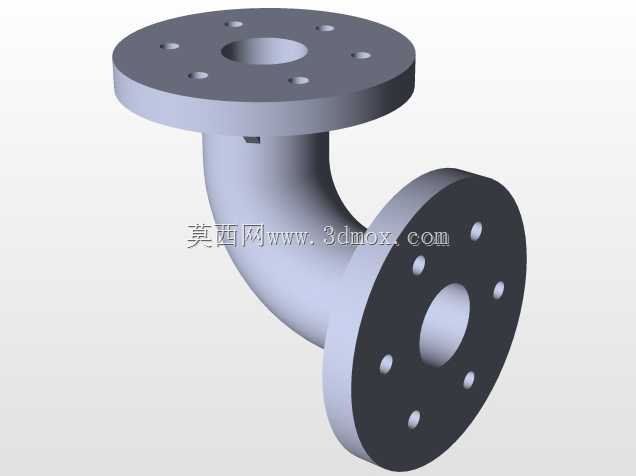

双法兰90度直角弯管流体连接件

　　在工业流体输送管路系统中，管路走向的转向衔接是管路布设环节无法避开的结构需求，这款双法兰90度弯管结构，就是为解决垂直相交管路的密封对接需求设计的。从实际应用场景来看，这类结构广泛出现在化工流体输送、市政给排水、暖通循环管路、工业设备液压油路布设等场景中，当两段轴线呈90度垂直相交的管路需要对接，同时要保证连接位置的密封性能、承压能力与拆装便利性时，这类带法兰盘的弯管结构就是优先选型方向。

　　从结构设计思路来看，弯管主体采用等径圆弧过渡结构，转弯位置的曲率半径经过合理核算，既不会因为曲率过小导致流体流经时产生过大的局部阻力，造成管路压损升高、输送能耗增加，也不会因为曲率过大导致整体结构占用安装空间过多，挤占周边其他管路或设备的布设位置。两端的法兰盘采用同规格圆形平法兰设计，法兰端面上均匀分布6个螺栓通孔，孔位的分度圆直径、孔径尺寸都匹配对应通径管路的标准法兰参数，安装时只需将两端法兰分别与对接管路的法兰盘对齐，放入密封垫片后穿入紧固螺栓按对角顺序逐步拧紧，即可实现可靠的密封连接，这种法兰连接的形式相比焊接式弯管，后期管路检修、部件更换时无需切割管路，拆装效率更高，也能避免焊接作业带来的焊渣残留、焊缝应力集中等问题。

　　从安装边界来看，这款弯管的两个法兰端面分别朝向互相垂直的两个方向，安装前需要提前核算两段对接管路的端面间距，预留出弯管本体的轴向安装尺寸，同时要注意法兰盘的外径尺寸，确保安装位置周边有足够的空间放置扳手完成螺栓紧固作业，避免出现螺栓位置被周边结构遮挡无法操作的情况。弯管的管壁厚度根据常规管路承压等级设计，能够满足中低压流体输送的强度需求，圆弧过渡段的内壁做平滑处理，没有突兀的台阶或棱角，流体流经时可以顺着圆弧壁面平滑转向，大幅降低湍流、涡旋的产生概率，减少流体对管壁的长期冲刷磨损，延长部件的实际使用寿命。在实际建模过程中，法兰端面与弯管主体的衔接位置做了圆角过渡处理，避免应力集中导致的结构薄弱点，螺栓孔的位置严格按照圆周均布规则排布，保证安装时法兰对接的同轴度，不会出现孔位错位无法穿入螺栓的问题。
