多段实体耦合式流体混合管路结构

　　该结构主要应用于小流量流体输送系统的管路汇流混合环节，常见于实验室小型流体试验台、微量药剂配比装置、传感器前端流体预处理单元中，负责将不同路径输入的流体在腔体内完成充分紊流混合后，从单出口输出至下游检测或反应单元，避免多股流体分层流动导致的检测数据偏差、药剂混合不均等问题。从结构设计逻辑来看，整体采用多段实体耦合的构型思路，摒弃了传统等径直筒混合腔的设计，通过非对称的腔体壁面曲率变化，让进入腔体的流体在流动过程中不断改变流向，在腔体内形成多组局部涡流，无需额外加装静态混合叶片即可实现流体的充分掺混，既减少了腔体内的零部件数量，也降低了流体在腔体内的流动阻力，避免杂质在叶片缝隙处堆积堵塞流道。结构的入口端采用小口径圆形接口，

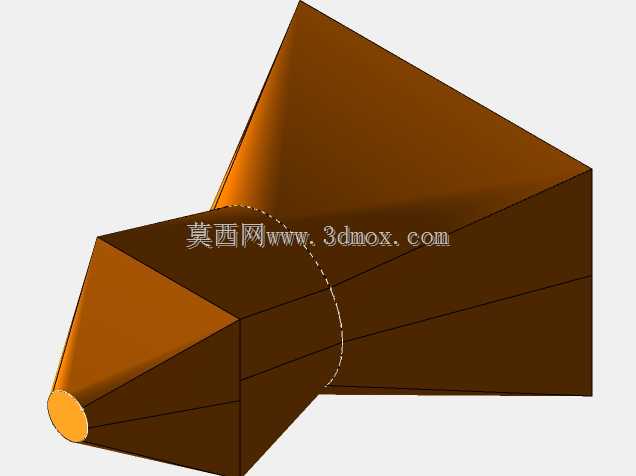

　　可直接对接标准外径的流体输送软管或硬管接头，接口处做了圆弧过渡处理，减少流体进入腔体时的局部压损；混合腔体主体采用多边形截面与锥面结合的构型，不同段的实体壁面通过曲率连续的曲面衔接，不存在直角突变的结构，既避免了流体在拐角处形成流动死区，也让整个结构的壁厚保持均匀，在采用机加工或者3D打印制作时，不会出现局部壁厚过厚导致的加工变形、应力集中问题。在安装边界上，该结构整体外形紧凑，没有外伸的安装支耳，可通过外壁面的平面段直接卡装在管路固定座上，也可在进出口端预留的管段位置加装卡套接头完成固定，整体占用的安装空间远小于同流量规格的传统静态混合器，适合在空间局促的小型检测设备、便携流体分析装置内部布设。从流道设计细节来看，

　　多股流体的入口位置做了偏心布设，让不同方向进入的流体在进入腔体的第一时间就形成对冲，配合腔体壁面的导流曲面，让流体在腔体内的流动路径长度是腔体轴向长度的3倍以上，保证流体在较短的腔体长度内完成充分混合，同时整个流道内壁面做了连续顺滑处理，没有凸起或者凹陷的结构，流体通过时不会产生额外的压力脉动，不会对下游的流量、压力传感器检测精度造成干扰。
