成型机用夹块工装零件结构设计

项目分类:工装 发布时间:2022-03-28 ID:602563
  • 成型机用夹块工装零件结构设计
  • 成型机用夹块工装零件结构设计
  • 成型机用夹块工装零件结构设计
  • 成型机用夹块工装零件结构设计
  • 成型机用夹块工装零件结构设计

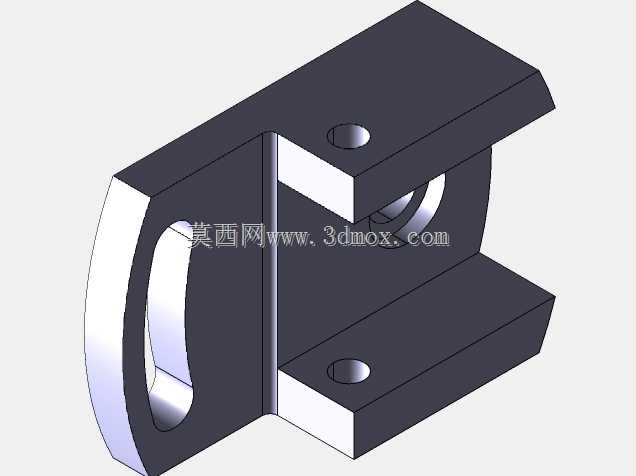

  该夹块是成型设备上承担工件定位与夹紧功能的核心承载零件,在连续成型生产工位中,直接对接待加工坯料的侧边定位面,配合驱动端的压紧动作完成坯料的位置锁止,避免成型过程中坯料受挤压应力出现偏移、翘曲问题,保障成型尺寸的一致性。从结构设计逻辑来看,零件采用一体化铣削成型的整体式结构,没有额外的拼接装配面,从根源上消除了装配间隙带来的定位误差,长期承受交变夹紧载荷也不会出现连接松动的问题。主体立板一侧设计为圆弧过渡的连接端,用来匹配设备主轴侧的弧形安装基面,安装时圆弧面可与基座贴合实现径向定位,无需额外加工定位销孔就能快速找正安装位置,降低现场装配的调校工作量。立板另一侧延伸出上下两个平行的悬臂夹臂,两个夹臂的相对面经过精铣加工,

  平面度控制在0.02mm以内,保证夹持坯料时接触面受力均匀,不会出现局部应力集中导致的坯料压痕或者夹臂变形。上下夹臂上各设计有一个同轴的光孔安装位,用来穿装锁紧螺栓,安装时螺栓穿过光孔与设备基座的螺纹孔锁紧,可根据待夹持坯料的厚度差异,调整螺栓锁紧行程适配不同规格的工件,适配范围覆盖常规成型工位8-25mm厚度的坯料夹持需求。夹臂与立板的衔接位置做了R角过渡处理,避免直角衔接处的应力集中问题,在反复承受夹紧冲击载荷的工况下,不会出现衔接位置开裂的失效问题,大幅提升零件的使用寿命。立板中部开设的大尺寸通孔一方面是为了减轻零件整体自重,降低安装端的负载,另一方面也可作为成型过程中废料或者冷却介质的过流通道,避免工位处积料影响夹持精度。

  从安装边界来看,零件整体的安装基面集中在立板背部与圆弧连接端,安装时不会与周边的送料轨道、成型模头产生运动干涉,上下夹臂的伸出长度经过精准核算,夹持工位刚好对准成型模头的进料中心位置,坯料被夹紧后其成型面与模头的平行度误差可控制在0.03mm以内,完全满足精密成型的工艺要求。在实际生产场景中,这类夹块多用于小型五金件、塑胶件的冲压或注塑成型工位,相比分体式的夹紧组件,整体式夹块的维护成本更低,磨损后仅需更换单个零件即可恢复工位精度,无需重新调校整套夹紧机构,能有效减少设备停机维护的时间,适配批量连续生产的作业节奏。
