扫路车清扫装置用弯型挂钩结构设计

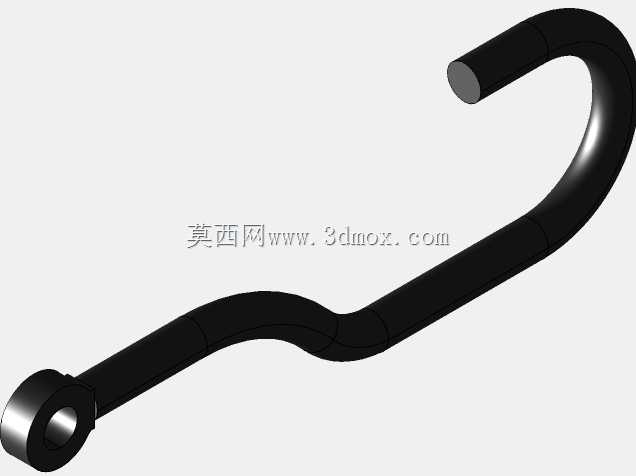

　　该弯型挂钩构件主要应用于道路清扫设备的扫刷挂载工位，作为扫盘与车架连接的中间承载部件，承担扫刷组件的悬挂、限位与作业姿态保持功能，在环卫清扫车辆、厂区固定式清扫装置中均有适配场景。日常作业过程中，挂钩一端通过铰接孔与设备机架的固定销轴配合，可实现小范围角度摆动，抵消扫刷接触地面时产生的颠簸冲击力，避免刚性连接带来的构件疲劳断裂；另一端的弯钩结构用于挂载扫刷组件的连接挂耳，配合锁紧销即可完成扫刷模块的快速拆装，大幅降低扫刷磨损后的更换维护时长。从结构设计逻辑来看，整体采用等直径圆钢弯折成型的思路，杆身根据安装空间的避让需求设计了多段平滑过渡弯曲段，既避开了车架侧方的液压管路、线束排布空间，

　　也保证了挂钩挂载后扫刷的作业面与地面保持预设的贴合角度，不会出现扫刷偏磨、漏扫的问题。铰接端设计了加厚的环形衬套接触面，与销轴配合的内孔做了公差适配，既保证转动灵活性，也控制了铰接间隙，避免作业过程中扫刷出现过大的横向窜动。弯钩末端做了圆弧收边处理，没有尖锐棱角，一方面避免安装过程中划伤操作人员，另一方面也防止挂接时刮损扫刷组件的挂接橡胶衬套。从安装边界来看，铰接端的安装孔直径适配常规环卫设备的M16标准挂载销轴，孔端面到弯钩最远端的直线距离控制在常规扫盘挂载的安全间距范围内，杆身弯曲段的最小转弯半径满足圆钢冷弯成型的工艺要求，不会出现弯折处应力集中导致的断裂隐患，整体杆身的截面直径经过载荷校核，

　　可承载单组扫刷组件满载作业时的交变载荷，在扫刷遇到路面凸起障碍物时，杆身可产生微量弹性形变缓冲冲击力，障碍物通过后快速复位，不会出现永久变形。该结构没有多余的冗余设计，所有弯折角度均匹配特定车型的安装空间，不需要额外的转接件即可直接装配，杆身表面做发黑防锈处理，可适应环卫作业多水、多扬尘的恶劣工况，长期使用不会出现锈蚀卡滞的问题，铰接位置预留了润滑脂加注的间隙，日常维护时只需定期加注润滑脂即可保证摆动灵活性，整体维护成本极低。
