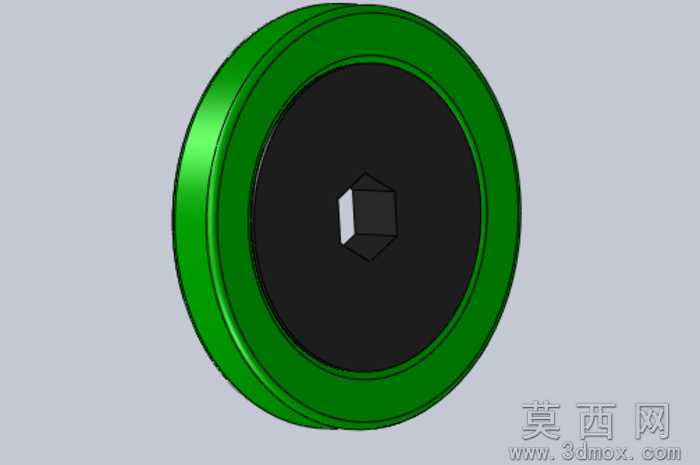

Banebots13/8英寸机器人行走滚轮设计

本款Banebots13/8英寸行走滚轮采用三维参数化建模方式完成全结构设计，建模过程中先以轮体中心为基准建立全局坐标系，依次绘制外圈胎面、中间轮毂、中心安装位的二维草图，通过旋转凸台命令生成轮体基础实体，再对胎面边缘做圆角过渡处理，避免应力集中问题。材质设计上，外圈采用高弹性耐磨橡胶材质，渲染时调整漫反射颜色为鲜亮绿色，添加轻微的粗糙质感模拟橡胶表面的细微颗粒纹理，还原真实橡胶轮的摩擦触感；中间轮毂部分选用高强度尼龙材质，设置为哑光深黑色，添加细微的颗粒质感表现工程塑料的材质特性，中心安装孔位做高亮金属质感处理，模拟金属嵌件的装配效果。结构设计层面，轮体采用外圈厚壁胎面与内圈刚性轮毂结合的双层结构，胎面厚度经过参数化校核，既保证足够的缓冲形变空间，又避免过厚导致的滚动形变过大问题；轮毂部分设置均匀分布的加强筋结构，在不增加整体重量的前提下提升轮体的抗扭刚性，中心安装孔采用标准孔径设计，可直接适配常用的机器人驱动输出轴，无需额外加工转接件。设计思路围绕小型移动机器人的行走需求展开，重点考量轮体的抓地力、耐磨度与装配通用性，胎面采用光滑无纹路的设计，适配室内平整地面的行走场景，滚动阻力小且运行噪音低；轮体整体做动平衡校核，保证高速转动时不会出现偏心抖动问题，建模过程中对所有配合尺寸做公差预留，确保实际生产装配时各部件可以顺利组装，渲染阶段采用正交视角展示轮体正面形态，搭配柔和的均匀打光，清晰呈现轮体的分层结构与材质区分，完整还原产品的设计细节与外观特征。
