气动输送无气闸舱空气斜槽结构设计

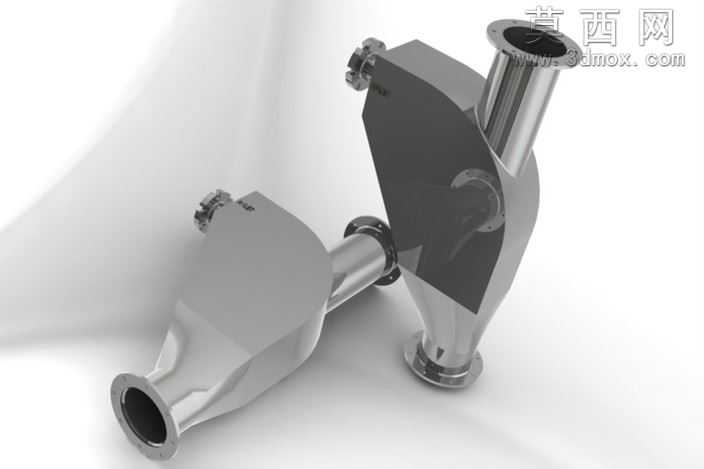

本作品为模式结束气动运输场景下的无气闸舱空气斜槽三维设计，整体建模过程严格遵循气力输送设备的工程设计逻辑，首先基于气动输送的工况参数完成主体流道的轮廓草绘，通过曲面放样、实体拉伸等建模指令构建出斜槽的渐变式腔体结构，腔体上部为圆柱形进料接口，中部为流线型扩压过渡段，下部为锥形出料端，整体流道内壁做了连续顺滑处理，避免物料输送过程中出现积料、卡滞的问题。建模阶段针对不同功能部件做了独立的参数化设计，进料端采用标准法兰连接结构，法兰盘上的螺栓孔、密封槽均按照通用管道连接标准做了参数化阵列，可根据不同管径需求快速调整尺寸；侧部的辅助接口同样采用快装法兰结构，适配气动系统的气压检测、补气调节等外接功能需求。材质渲染阶段针对两种不同应用场景的斜槽做了差异化材质表现，其中一款采用亮面金属不锈钢材质，通过调整金属粗糙度、反射参数还原不锈钢设备的哑光金属质感，表面做了细微的磨砂纹理处理，符合工业输送设备的实际加工表面特征；另一款采用工业黄色烤漆材质，调整了漆面的漫反射、高光参数，还原工业防护漆面的饱满质感，同时在法兰接口处保留金属原色，区分不同部件的材质属性。结构设计上取消了传统空气斜槽的气闸舱结构，通过流道的渐变截面设计实现气压的自然平衡，在停止送料的模式下可自动阻断气流反窜，无需额外设置闸板密封结构，简化了设备整体结构，降低了加工制造成本与后期维护难度。整体装配过程中严格校验了各连接部件的同轴度、密封面的贴合度，所有活动连接部位预留了合理的装配公差，确保模型可直接导出用于工程加工参考，渲染阶段采用工作室柔光环境，多角度展示设备的外部结构与接口布局，清晰呈现无气闸舱结构的设计特点。
