铜制铰接式万向传动轴承结构设计

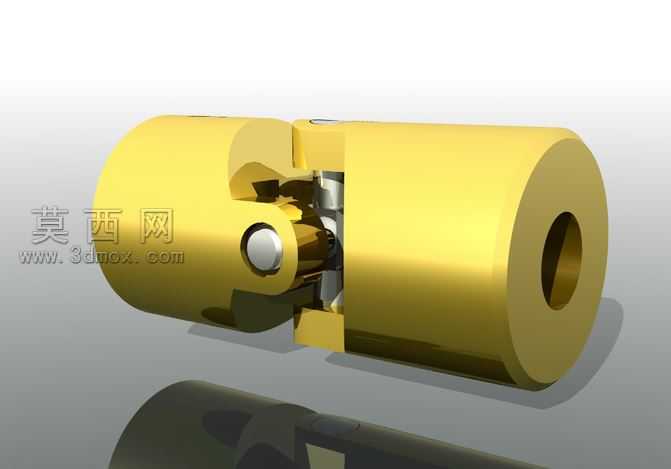

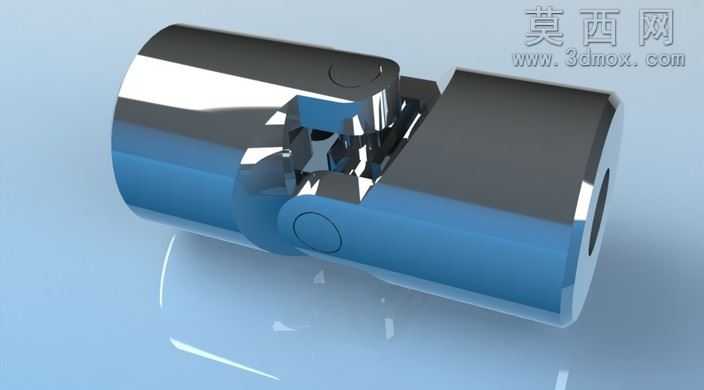

本作品为铜制铰接式万向传动轴承的三维建模设计成果，建模阶段采用参数化特征建模思路，先拆分整体结构为两端轴套主体、中间铰接连接块、限位销孔三个核心模块，分别绘制各模块的二维截面草图后通过拉伸、切除、倒角等基础特征完成单体建模，再通过同轴心、重合等装配约束完成整体组装，全程保证各配合面的尺寸公差符合传动部件的装配要求，铰接活动间隙预留合理，避免出现运动干涉问题。渲染阶段为还原铜质零件的真实质感，选用金属黄铜材质球，调整材质的粗糙度、反射率、金属度参数，模拟出铜材经过精加工后的温润金属光泽，同时搭配深灰色纯色背景突出零件主体，采用三点布光方案，主光从斜上方打亮零件主体轮廓，补光弱化铰接缝隙处的死黑阴影，轮廓光勾勒零件边缘提升立体感，最终渲染图清晰展现出零件的外形结构与材质质感。结构设计上，两端轴套用于连接不同轴径的传动杆件，中间铰接结构可实现一定角度范围内的万向偏转，能够补偿两传动轴线之间的角度偏差，适用于小扭矩的空间交错轴传动场景，轴套端部的销孔用于穿装定位销，实现与外接杆件的固定连接，铰接处的限位结构可限制最大偏转角度，避免超程损坏。设计过程中优先考虑零件的加工工艺性，所有外轮廓均采用车削可加工的回转面结构，铰接部位的配合面采用铣削加工即可实现，无复杂异形曲面，降低实际生产的加工难度与成本，同时兼顾结构强度，铰接部位的壁厚经过受力验算，满足常规小扭矩传动的载荷要求，整体结构紧凑，安装便捷，可广泛应用于小型机械设备、精密仪器的传动系统中。
