摩托车用液晶显示油温水温传感接头

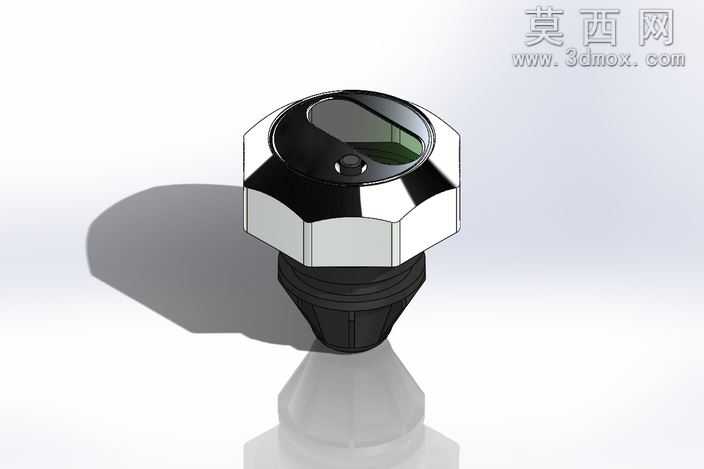

该三维模型采用SolidWorks完成全参数化建模，整体结构围绕车载油路安装场景设计，主体分为上部显示端、中部六角拧动段、下部螺纹接入段三个功能模块。建模阶段先以回转特征构建下部外螺纹接入结构，螺纹参数匹配通用摩托油路接口标准，保证安装适配性；中部六角拧动段采用拉伸切除特征生成标准六方轮廓，棱角做R0.2圆角过渡，既满足扳手拧动的受力需求，也避免锐边应力集中；上部显示端以八边形凸台为基座，嵌入椭圆形液晶显示窗口，窗口边缘做斜度拔模处理，模拟真实产品的透明视窗装配结构，视窗旁设置小型圆形功能按键凸点，还原实体按键的触感结构。材质渲染阶段，中部六角段赋予亮面镀铬金属材质，调整反射粗糙度至0.1，模拟五金件抛光镀铬的高反光金属质感；下部螺纹段赋予黑色耐油橡胶材质，添加细微颗粒纹理还原密封件的哑光磨砂质感；上部显示端外壳赋予黑色高光工程塑料材质，液晶窗口赋予半透明玻璃材质，添加淡绿色滤光层模拟液晶屏的显示效果，整体光影采用三点布光，主光源从左上45度投射，生成自然的投影与反射高光，地面添加镜面反射效果，强化金属部件的质感表现。结构设计上充分考虑车载工况的使用需求，下部螺纹段内置密封槽结构，可搭配密封圈实现油路密封，中部六角段的尺寸符合标准扳手的开口规格，上部显示端的八边形轮廓避免安装后发生转动，液晶窗口的倾斜角度适配骑行时的观察视角，无需大幅低头即可读取油温、温度数值，整体模型的所有配合间隙均按照实际装配公差设置，可直接用于装配验证、3D打印手板制作或产品开模参考，完整还原了该传感接头的外观结构与装配逻辑。
