三片式可加工iPhone金属保护壳结构设计

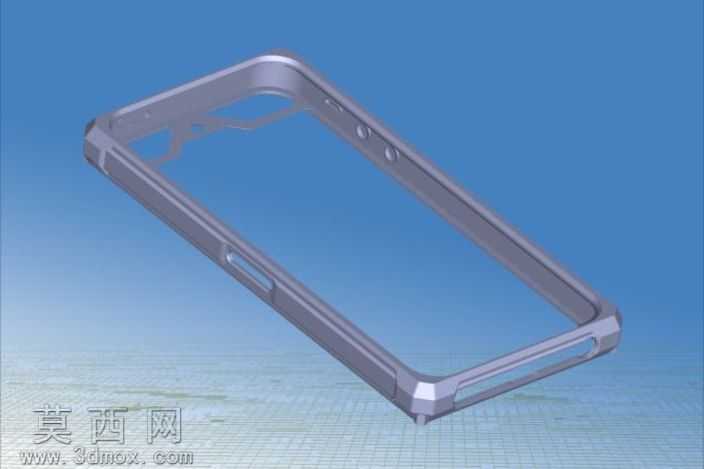

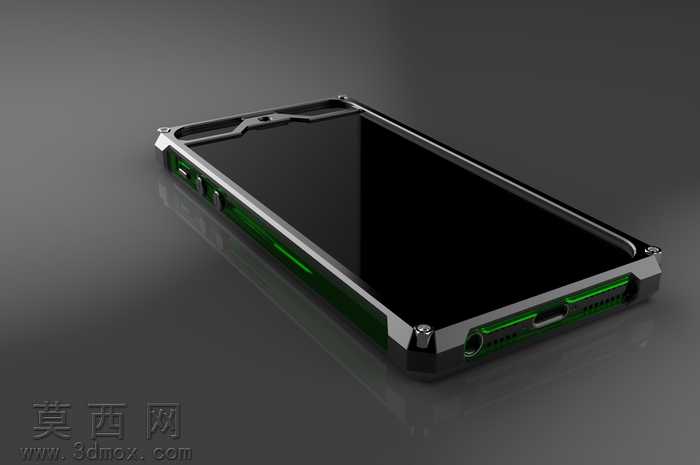

本作品为适配iPhone5设计的三片式可加工手机保护壳三维模型，整体建模围绕实际机加工生产可行性展开，在三维建模阶段就充分考量了各部件的加工公差、装配间隙与实际使用体验。模型整体分为三大核心结构件，分别为经阳极氧化工艺处理的上下金属片、中框金属主体，以及内嵌的软质橡胶缓冲衬垫，各部件通过四颗精密螺丝完成锁合装配，建模时严格还原了阳极氧化金属件的亮银金属质感与锐利切边特征，同时对橡胶衬垫的软质哑光材质做了区分渲染，让整体视觉效果更贴近实物成品状态。在结构设计上，保护壳的边框精准对应iPhone5的睡眠按键、音量按键、充电接口、耳机开孔的位置，所有开孔与按键避让位都做了公差预留，既保证手机可以顺畅装入壳内，又能让按键按压反馈清晰、接口插拔不受阻碍。上下金属片与中框的衔接处做了错位咬合结构，建模时特意设置了微小的装配导入角，避免实际组装时出现硬摩擦刮花阳极氧化层的问题；内嵌的橡胶衬垫被上下金属片压合固定在壳体内侧，建模时还原了衬垫的微凸结构，能够在手机装入后形成柔性缓冲层，避免金属壳体直接接触手机机身，同时可以在手机受到意外磕碰时吸收冲击能量，防止手机边框出现划痕、凹痕，也能抵消金属壳对手机信号的轻微影响。整个模型的所有结构件都采用可机加工的造型设计，没有无法落地的异形曲面，金属件的厚度、螺丝孔的深度与直径都符合常规CNC加工的工艺要求，阳极氧化层的预留厚度也在建模时做了参数化设置，方便后续根据实际加工需求调整尺寸。渲染阶段采用了暗调影棚环境，突出金属边框的高光切边与绿色装饰条的视觉点缀，还原了保护壳安装到手机上的真实贴合效果，整体设计兼顾了防护性能、外观质感与实际生产可行性，是数码配件类可加工结构设计的典型参考案例。
