塞滕拉格式传感器安装固定铰接支座

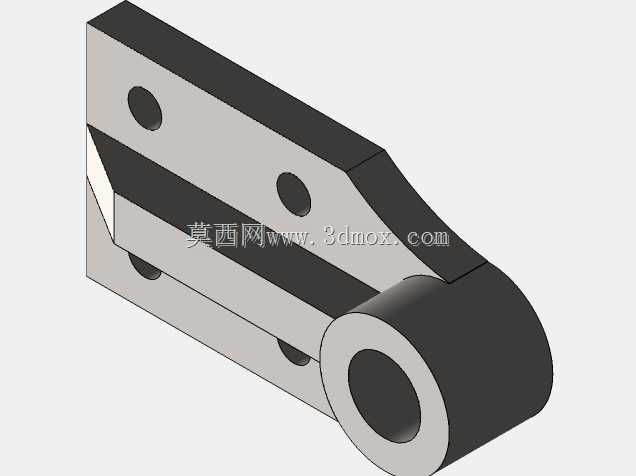

　　这款铰接式安装支座主要面向工业传感检测场景的安装固定需求，在自动化产线的位移、位置检测工位，这类带铰接端的支座能够补偿安装面的角度偏差，避免传感器安装时因硬对接产生的装配应力，保障检测元件的定位精度不受安装形变影响。从结构设计来看，主体采用一体化切削成型的板式主体搭配末端铰接套筒结构，板式主体上开设的多组通孔用于穿设固定螺栓，可适配不同孔距的安装基面，既可以直接固定在型材机架的平面上，也能通过转接板安装在设备的运动部件旁。末端的铰接套筒为整圆通孔设计，内径匹配常规的铰接销轴尺寸，套筒与板式主体的过渡区域做了大圆弧加厚处理，能够承受铰接部位传递的径向载荷与小幅摆动扭矩，避免长期受交变载荷出现应力断裂的问题。

　　设计过程中优先考虑了安装边界的适配性，板式主体的厚度控制在常规安装垫片的适配范围内，不会额外占用过多的安装空间，铰接套筒的轴线与板式主体安装面保持固定的垂直公差，能够保证铰接后配套部件的摆动角度处于设计范围内，不会出现运动干涉。在实际设备应用中，这类支座常配合拉绳式位移传感器、张力检测传感器使用，铰接端连接运动部件，板式主体固定在设备机架上，当运动部件产生小幅角度偏移时，铰接结构可以自适应调整角度，避免传感器的连接部位受侧向力损坏，同时保证检测数据的传输路径始终处于受力轴线上，减少检测误差。结构上的多安装孔位设计，允许现场安装时根据实际布线、周边部件干涉情况调整固定位置，不需要额外加工转接孔位，降低现场装配的改造成本。

　　主体的棱边均做了倒角处理，既避免安装时划伤操作人员，也能减少应力集中点，提升零件的长期使用疲劳强度。铰接套筒的内孔预留了足够的公差余量，既可以直接穿入标准销轴，也能根据需求加装自润滑衬套，适配无油润滑的长期往复摆动工况，减少后期维护的频次。
