拉格朗传感器安装支架结构设计

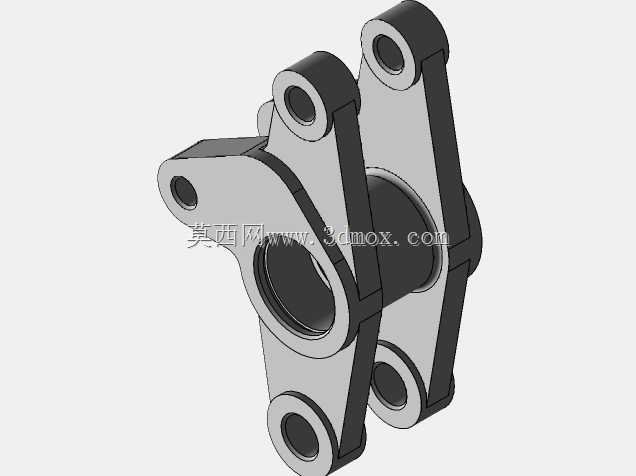

　　这款传感组件配套的安装支架，在工业传感检测场景中承担核心的定位与承载作用，常见于自动化产线的位移监测、设备运行状态反馈、精密工位的位置校验环节，需要在设备长期运行的振动环境下保持传感器的安装精度，避免检测数据出现偏移。从结构设计来看，主体采用一体化铸造成型后做机加工处理，中间的通孔为传感器主体的安装位，孔位公差按照H7级精度控制，保证传感器装入后同轴度符合检测要求，不会出现径向晃动影响检测精度。支架向外延伸的多组耳板结构，每个耳板上都预制了安装通孔，孔位分布经过受力校核，既可以适配不同安装面的固定需求，也能通过多螺栓锁紧的方式分散设备运行带来的振动载荷，避免长期使用后支架出现形变偏移。设计过程中优先考虑了安装边界的适配性，

　　支架整体轮廓做了倒角处理，避免安装过程中出现锐边划伤操作人员，同时各耳板的伸出长度经过反复测算，保证安装后传感器的检测端面与被测工件的距离处于最佳检测区间，不需要额外加装调整垫片。在实际设备装配场景中，这款支架可以直接通过螺栓固定在设备的安装立板或者机架型材上，不需要额外做焊接或者二次加工，降低现场装配的工作量。中间的安装孔内壁预留了密封槽位，可以加装O型密封圈，在多粉尘、少量切削液飞溅的车间环境下，能够阻挡杂质进入传感器安装位，延长传感组件的使用寿命。多耳板的结构设计也兼顾了不同安装方向的需求，不管是水平安装、垂直安装还是倾斜角度安装，都能找到对应的锁紧孔位，不需要额外定制转接件。支架的壁厚经过受力仿真验证，

　　在承受传感器自身重量以及设备运行带来的10g加速度振动载荷下，最大形变量控制在0.02mm以内，完全满足精密检测场景下的刚度要求，不会因为支架形变导致传感器检测数据出现误差。各安装孔的位置度公差控制在0.05mm以内，保证批量安装时的互换性，不需要现场配钻修配，能够提升产线装配的效率。
