重载万向脚轮三维结构设计

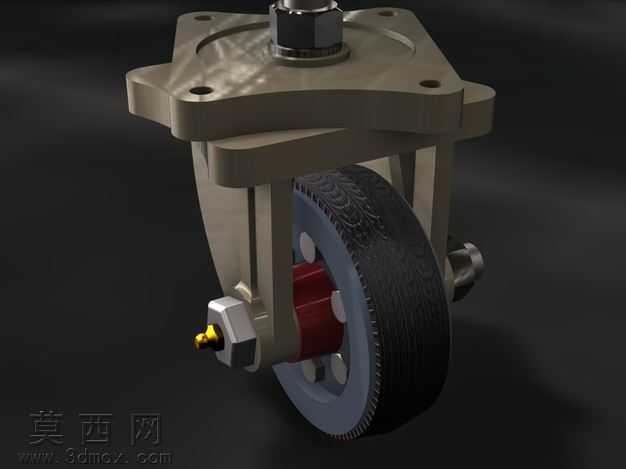

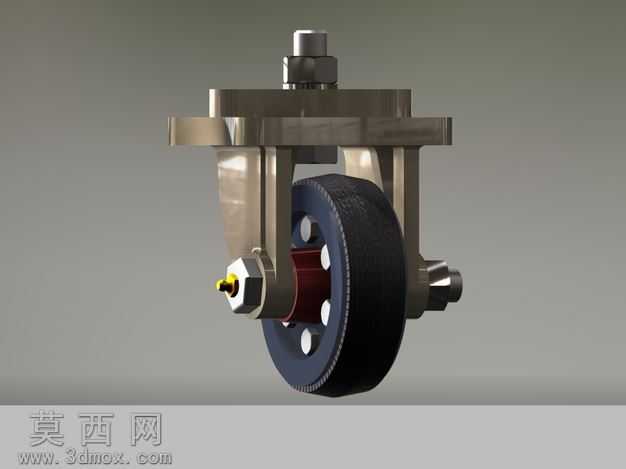

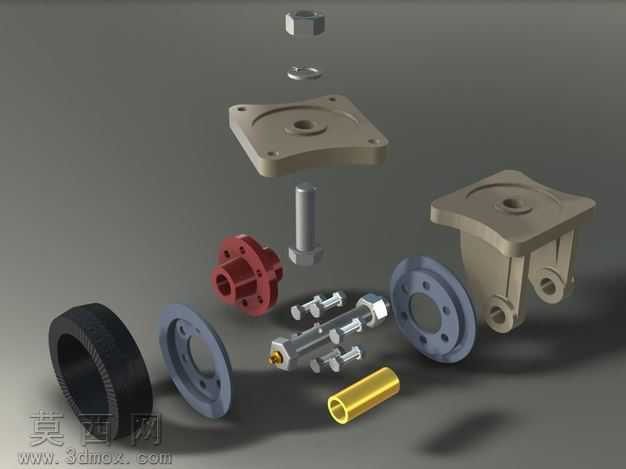

本款重载万向脚轮采用三维参数化建模完成，整体结构围绕高承载、灵活转向的核心需求设计，建模过程中对每一处装配公差都做了严谨的尺寸约束，确保各部件可实现真实的物理运动效果。模型整体分为顶部安装法兰、转向支架、轮体组件、锁紧结构四大模块，顶部法兰采用方形四孔安装设计，法兰盘面做了加厚处理与加强筋过渡，可均匀分散承载载荷，避免应力集中导致的结构变形，法兰与转向支架之间通过回转副连接，内置的回转支撑结构做了隐藏式建模，既保证转向的顺滑度，也还原了真实产品的防尘密封设计逻辑。转向支架采用双侧臂支撑结构，支架臂与轮轴连接位置做了加厚轴座设计，轴座与轮轴之间预留了轴承安装位，可匹配标准深沟球轴承，降低轮体转动时的摩擦阻力。轮体部分采用复合结构设计，外层为高耐磨橡胶材质，建模时还原了橡胶胎面的防滑纹理，中层为硬质尼龙支撑层，内层为金属轮毂，轮毂上设计了均匀分布的连接孔位，可实现轮体与轮轴的可靠固定。轮侧还设计了可选配的刹车结构，刹车块可通过拨杆操作压紧胎面，实现脚轮的位置锁定。渲染阶段采用金属与橡胶的差异化材质表现，金属部件赋予哑光金属漆质感，还原铸钢支架的磨砂金属肌理，橡胶轮面赋予深色哑光橡胶材质，添加细微的纹理凹凸提升真实感，安装螺栓、注油嘴等小零件做了金属高光处理，突出精密部件的质感。整体设计兼顾了承载能力与转向灵活性，可适配各类工业推车、设备移动底座、仓储货架等需要移动承载的场景，建模过程中所有零件均做了可编辑的参数化设置，可根据实际承载需求调整轮径、支架厚度、法兰安装尺寸等参数，快速衍生出不同规格的脚轮产品，为后续的工程出图、实物加工提供完整的三维数据支撑。
