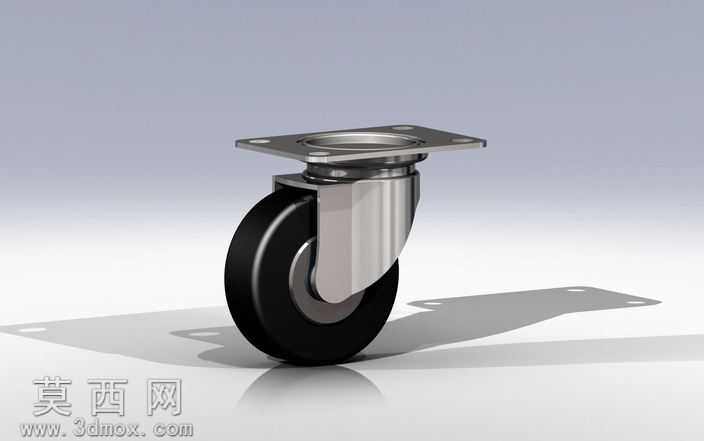

重型万向工业脚轮三维设计模型

本款工业万向脚轮的三维设计遵循工业重载移动部件的实用化设计逻辑，建模过程中以实际工业脚轮的生产制造尺寸为基准，对各组成部件进行了精准的参数化还原。整体模型由顶部安装法兰、回转支撑结构、轮架护罩、滚轮主体、轮轴组件五个核心部分构成，建模时首先绘制顶部方形安装法兰的草图，精准定位四个安装孔的孔位与孔径，确保法兰的安装尺寸符合通用工业脚轮的安装标准，能够适配多数工业设备、货架、工装台车的底部安装需求。回转支撑结构作为实现万向转向功能的核心部件，建模时还原了内置回转轴承的装配间隙，既保证转向动作的顺滑无卡滞，也预留了合理的装配公差，符合实际生产中的装配要求。轮架护罩采用流线型弧面设计，建模时通过曲面放样、圆角过渡等操作还原金属冲压护罩的形态，既能够对滚轮上部形成防护，避免杂物卷入轮轴间隙，也兼顾了工业部件的简洁外观质感。滚轮主体采用高弹性耐磨橡胶材质的设计思路，建模时还原了橡胶轮面的微弧度轮廓，轮芯部分采用硬质金属支撑结构，通过装配约束将轮芯与橡胶轮面、轮轴进行精准配合，还原滚轮绕轴转动的运动逻辑。材质渲染阶段，顶部法兰与轮架护罩赋予拉丝不锈钢材质，调整金属材质的反射粗糙度，还原不锈钢金属的哑光金属质感，避免过度反射造成的视觉失真；滚轮橡胶部分赋予深黑色哑光橡胶材质，添加细微的表面颗粒质感，模拟工业橡胶轮的真实表面触感；轮芯部分赋予亮面金属材质，与橡胶轮面形成明确的材质区分，提升模型的视觉层次感。场景渲染时采用柔和的影棚布光方案，主光源从侧上方照射，在支撑平面投射出柔和自然的阴影，添加地面反射效果模拟光滑展示台面的视觉效果，突出脚轮的金属质感与整体结构形态。设计过程中充分考虑工业脚轮的实际使用场景，各部件的壁厚、连接位置的加强结构都参考实际工业脚轮的承重标准进行设计，确保模型不仅具备外观展示效果，也能够为实际的脚轮选型、结构改进提供可靠的三维参考，可用于工业设备移动部件的配套设计、工装台车的方案展示、五金配件类的产品演示等多个场景。
