简易机用虎钳工装夹具三维设计

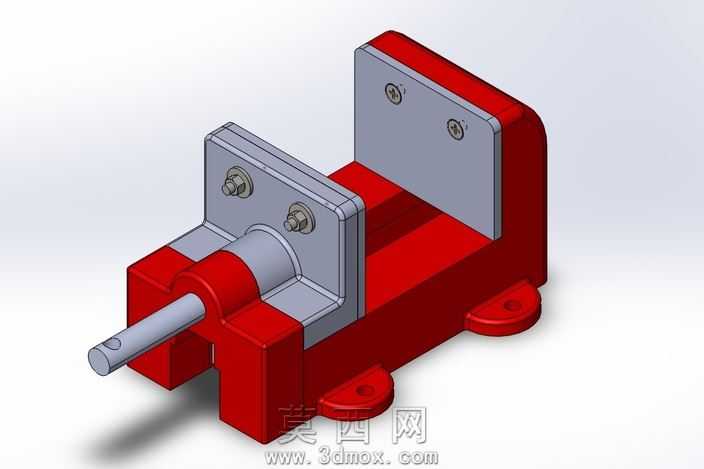

本作品为简易机用虎钳三维建模设计，整体采用参数化建模思路完成，建模过程中优先保证各部件装配关系的准确性，同时兼顾实际加工的工艺合理性。模型主体结构分为固定钳身、活动钳身、夹紧丝杆、钳口板、安装底座五个核心模块，各部件间的配合公差在建模阶段就按照实际机加工装配要求预留了合理间隙，避免后续装配出现干涉问题。材质渲染方面，固定钳身与活动钳身采用铸铁材质表现，表面做哑光喷塑红漆的质感处理，还原工业级虎钳的常规外观；钳口板采用调质钢材材质，表面做发黑处理并刻画了防滑齿纹细节，丝杆部分采用45号钢镀铬的亮面金属质感，安装固定孔位做了倒角细节处理，整体渲染光影柔和，结构轮廓清晰，能够直观展示虎钳的装配关系与工作原理。设计思路上，这款虎钳采用丝杆推进的夹紧结构，通过旋转丝杆带动活动钳身沿钳身导轨做直线往复运动，实现工件的夹紧与松开，钳口板通过内六角螺丝固定在钳身上，磨损后可快速更换，底部的两个安装耳座预留了通孔，可直接通过螺栓固定在机床工作台面，适配钻床、铣床等常规机加工设备的装夹需求。建模过程中对所有活动部件做了运动仿真校验，确认丝杆行程范围内活动钳身无卡滞、无偏移，钳口闭合后平行度符合工装夹具的精度要求，整体结构简单可靠，加工难度低，适合小型机加工场景的日常工件装夹使用，模型各零件可单独导出用于工程图纸的生成，直接对接生产加工环节。
