柴油发动机涡轮增压器蜗壳结构设计

　　在商用车柴油动力系统的匹配设计中，涡轮增压器蜗壳是连接排气歧管与涡轮叶轮的核心导流部件，其结构合理性直接决定发动机的增压效率、低速扭矩响应特性以及全工况下的排气背压水平。这款蜗壳的三维结构完全围绕径流式涡轮的进气需求展开，整体采用螺旋渐缩式流道设计，流道截面从进气法兰端开始，沿着蜗壳环形腔体的周向方向逐步收窄，能够将发动机排出的高温高压废气均匀、稳定地导向涡轮叶轮周向，让废气以最优的入射角冲击涡轮叶片，最大限度将废气的压力能与热能转化为涡轮的旋转机械能，进而驱动同轴的压气机叶轮完成进气压缩，提升发动机的充气效率。

　　从实际装车场景来看，这类蜗壳普遍匹配大排量柴油卡车、工程机械用柴油发动机，需要长期承受800℃以上的持续排气高温，同时还要耐受发动机启停、工况剧烈波动带来的热交变应力，因此在结构设计阶段，就需要充分考虑壁厚的均匀性过渡——蜗壳环形腔体的主体壁厚保持在4-5mm区间，在流道转弯处、进气法兰与蜗壳本体的连接位置做了局部加厚处理，避免热应力集中导致的开裂问题；而在蜗壳与中间体连接的止口位置，设计了精准的定位台阶与密封槽，能够保证装配后蜗壳与涡轮叶轮的轴向间隙控制在0.8-1.2mm的合理区间，既避免间隙过小导致的叶轮擦壳风险，也防止间隙过大造成的废气泄漏、增压效率下降。

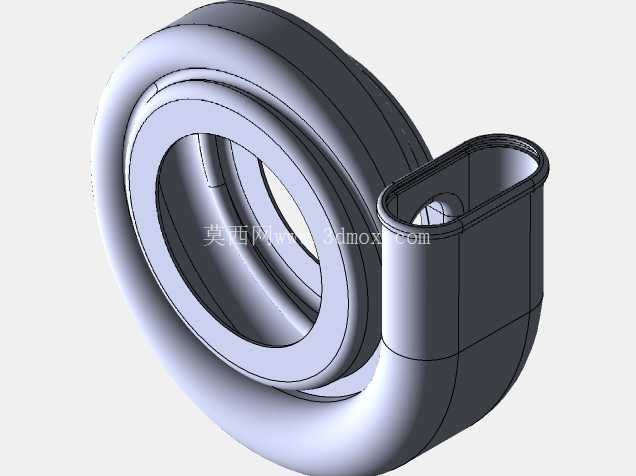

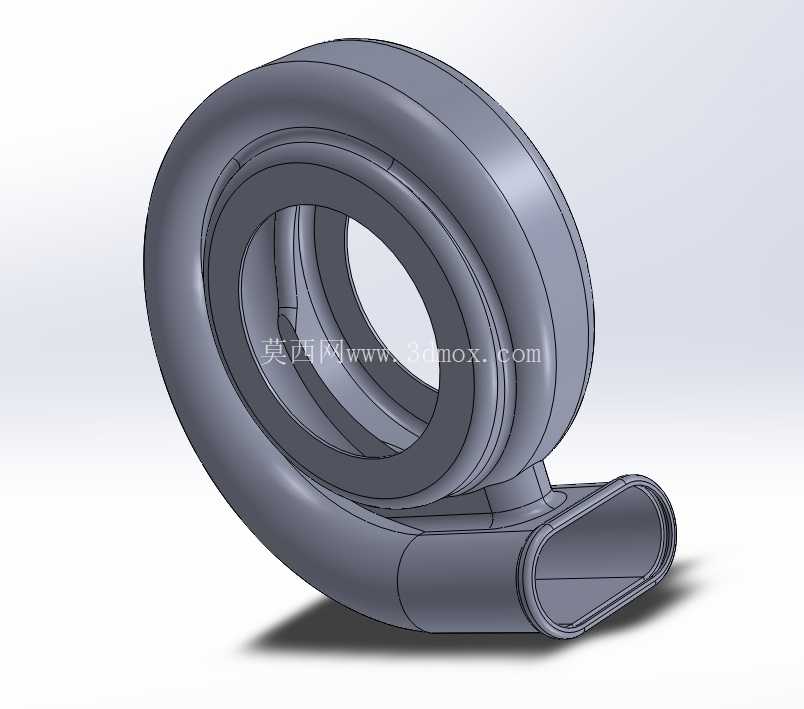

　　蜗壳侧下方的扁圆形出口结构，是匹配旁通阀执行机构的废气旁通通道，当发动机处于高转速高负荷工况、增压压力超过设定阈值时，旁通阀会开启，将部分废气不经过涡轮叶轮直接排入下游排气后处理系统，避免增压压力过高导致的发动机爆震、涡轮超速等问题，这个旁通通道的流道做了顺滑的圆弧过渡，不会产生额外的排气紊流，保证旁通动作开启后排压波动处于可控范围。在安装边界的设计上，蜗壳的进气法兰采用标准的三螺栓连接结构，螺栓孔的位置度公差控制在±0.1mm以内，能够直接对接同系列发动机的排气歧管出口，法兰面的平面度要求不超过0.05mm，配合金属密封垫片可以实现高温下的可靠密封，杜绝排气泄漏问题；蜗壳与中间体连接的位置采用卡箍式连接结构，相比传统的螺栓连接，能够减少装配工时，同时可以吸收一部分热膨胀带来的尺寸变形，降低连接位置的热应力。

　　从建模逻辑来看，整个蜗壳的曲面构建完全遵循流体力学的流线要求，流道内壁没有任何突兀的折角或者台阶，所有转弯位置的曲率半径都经过反复校核，能够减少废气在流道内的流动阻力，降低排气紊流带来的能量损失；蜗壳的外表面做了局部的加强筋设计，这些加强筋沿着蜗壳的环形周向分布，既能够提升蜗壳整体的结构刚度，降低发动机运行过程中蜗壳的振动辐射噪声，也不会过度增加蜗壳的整体重量，符合商用车动力总成轻量化的设计趋势。在实际的选型匹配过程中，这类蜗壳的流道截面变化率是核心参数，需要根据目标发动机的排量、额定功率、目标增压压力值做针对性调整，流道过小会导致高转速下排气背压过高，发动机泵气损失增大，流道过大则会导致低速工况下废气流速不足，涡轮响应滞后，低速扭矩输出不足，这款蜗壳的流道参数主要适配7-12L排量的直列六缸柴油发动机，能够覆盖200-400马力区间的动力需求，在发动机1200-1600rpm的常用转速区间就可以让增压器达到峰值增压压力，很好地满足卡车在重载爬坡、国道巡航等工况下的动力输出需求。另外，蜗壳的外形轮廓也充分考虑了整车机舱的布置空间，整体环形结构的外径控制在220mm以内，不会与周边的发动机悬置、管路、线束产生干涉，在靠近排气侧的位置预留了氧传感器、排气温度传感器的安装凸台，凸台的螺纹规格、安装角度都符合国六排放阶段后处理系统的传感器布置要求，不需要额外做改装就可以直接完成传感器的装配，减少整车厂的二次开发工作量。
