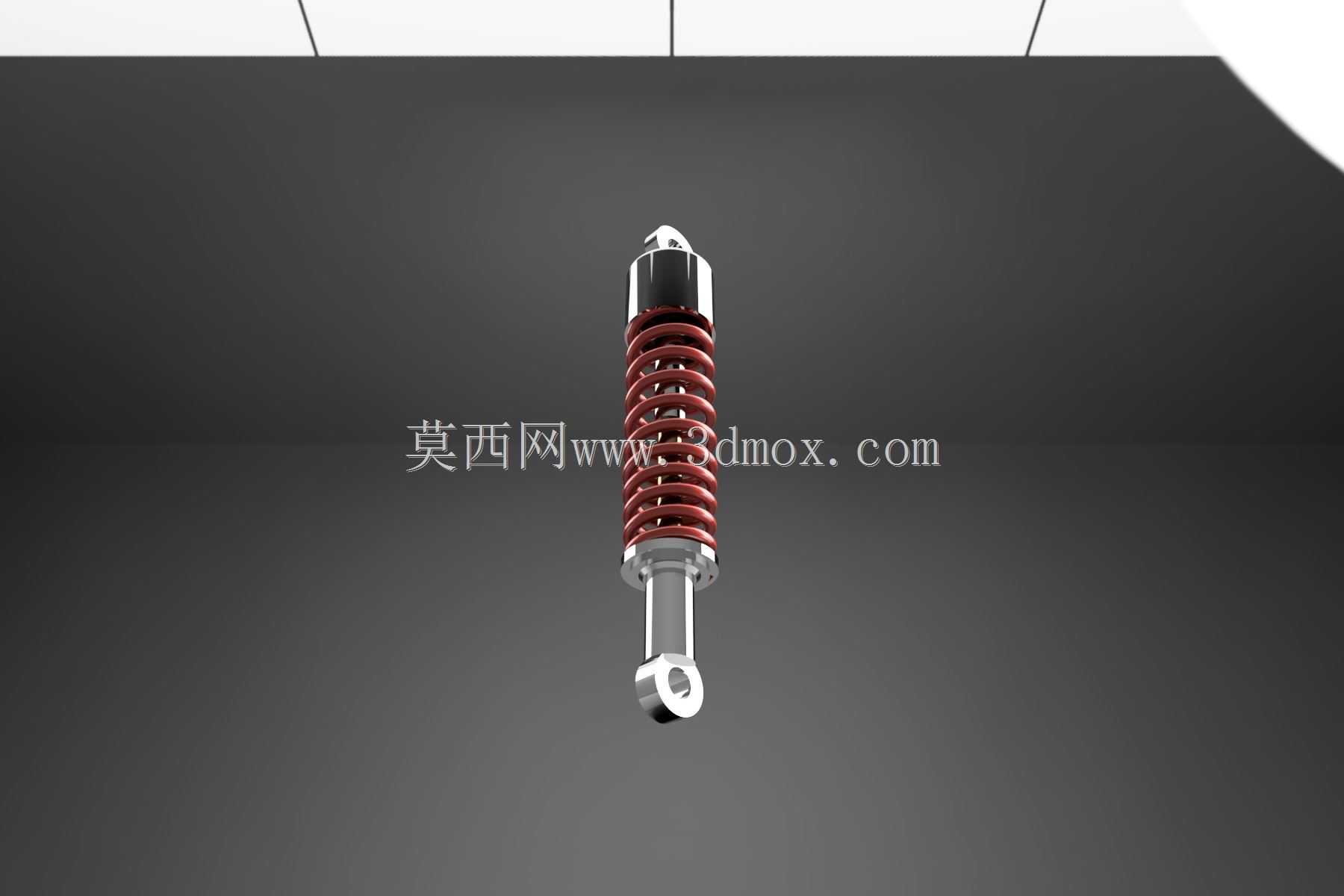

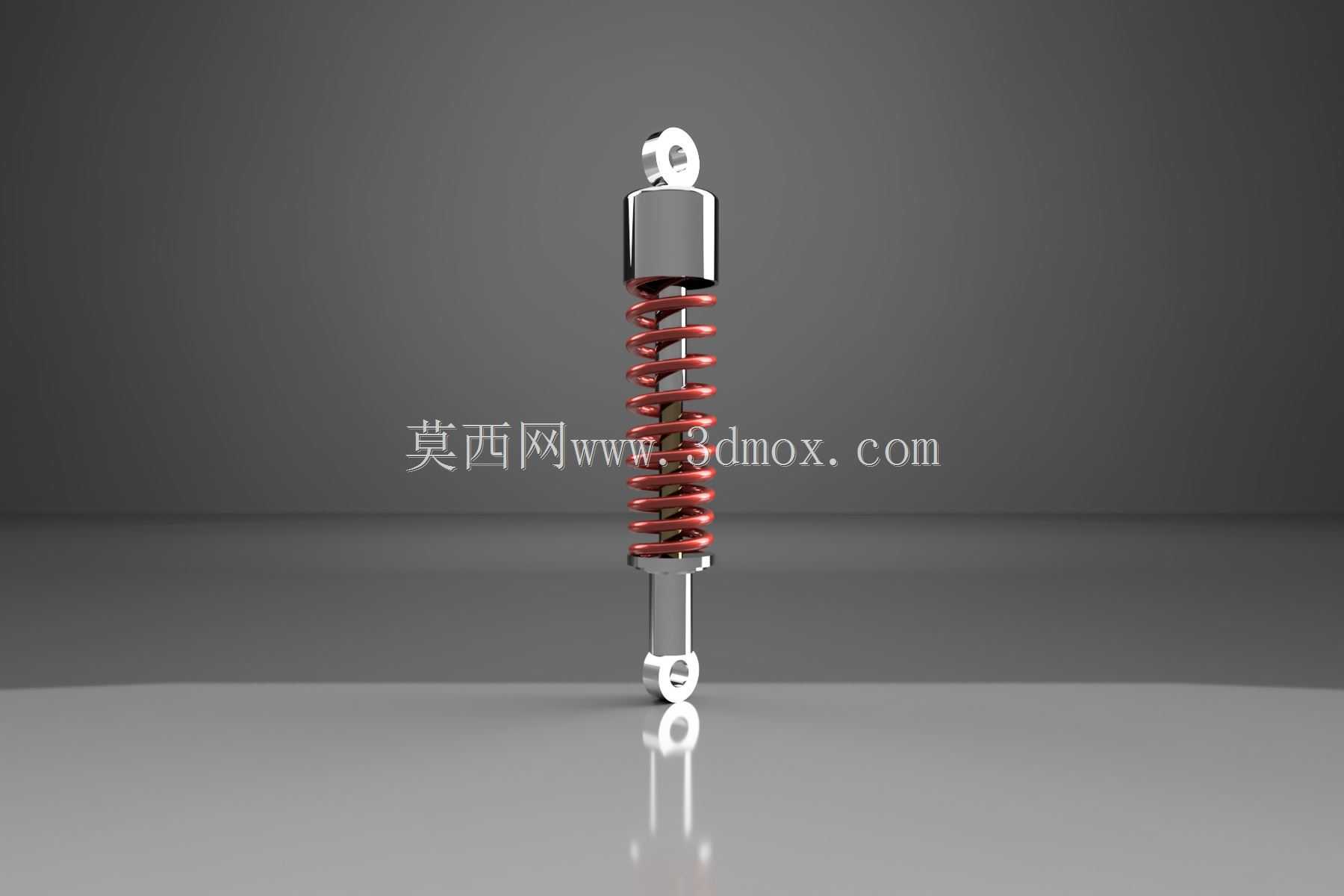

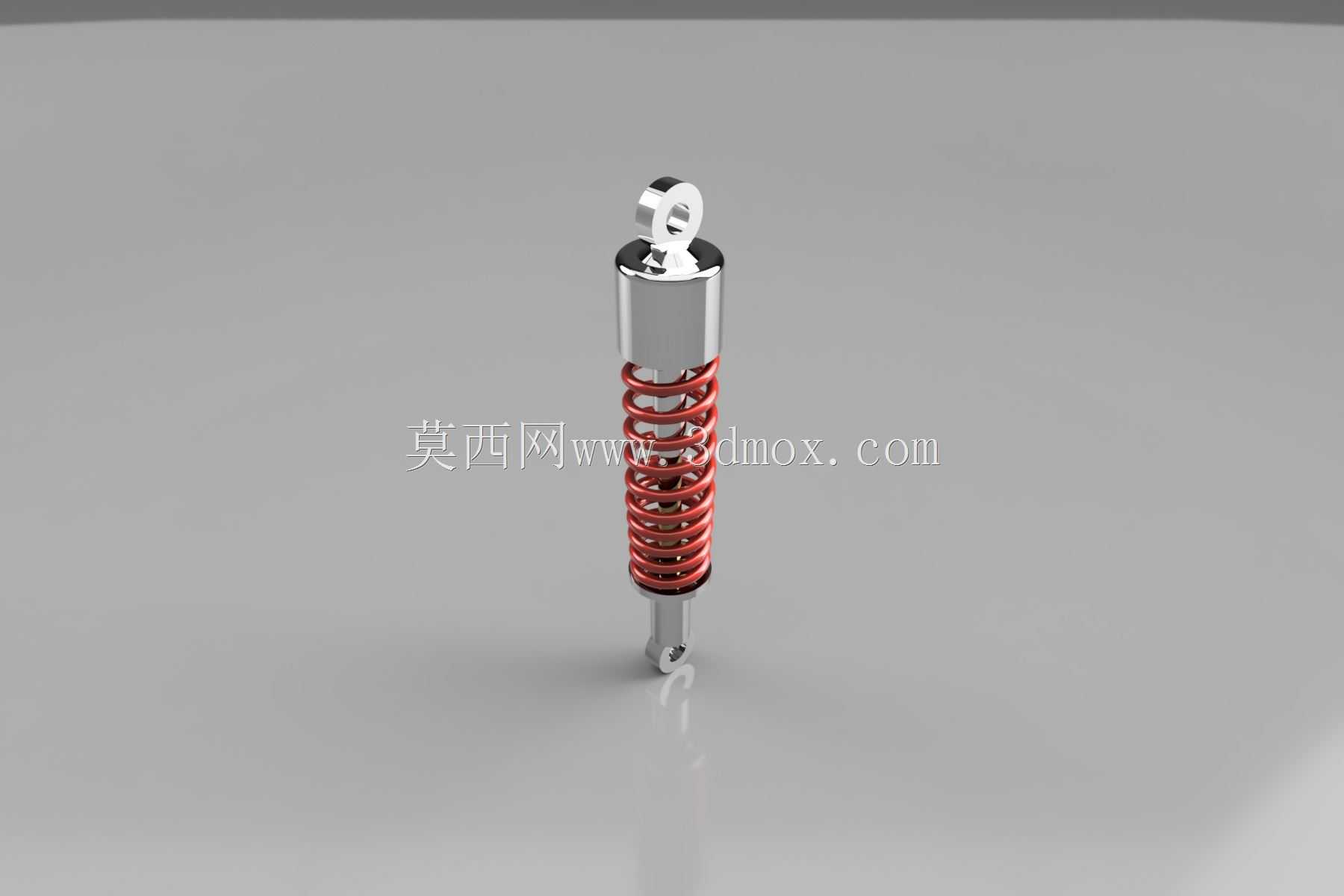

小型单筒螺旋弹簧液压阻尼减震构件

　　这类单筒螺旋弹簧搭配液压阻尼结构的减震构件，常被用于轻型代步车辆、小型户外移动设备、休闲运动载具的行走悬挂系统中，核心作用是抵消路面或接触面传递的颠簸冲击力，避免刚性冲击直接传导至载具主体结构，既提升驾乘或使用过程的平稳性，也能降低结构件长期受交变载荷产生的疲劳损伤风险。从结构设计逻辑来看，该构件采用上下单吊耳的安装形式，吊耳内预留铰接安装孔位，可适配销轴式连接场景，安装时无需额外设计复杂的转接座，仅需保证上下安装点的同轴度偏差控制在合理范围，避免工作过程中出现侧向弯矩导致活塞杆偏磨。核心阻尼部分采用单筒式液压结构，活塞杆表面做硬铬镀层处理，降低往复运动过程中的摩擦系数，同时提升耐磨与防锈性能，

　　外部套置的圆柱螺旋压缩弹簧采用等节距设计，弹簧刚度匹配常规轻型载具的承载需求，可在静载状态下支撑对应重量的主体结构，动载过程中配合内部阻尼油的节流作用，将冲击动能转化为热能散出，避免出现弹簧反复弹跳的余振问题。设计阶段需要重点考量几个边界参数：首先是总行程范围，要保证最大压缩状态下弹簧不会出现并圈死点，同时活塞杆不会触底撞击筒底，最大拉伸状态下活塞杆不会从筒体内脱出，预留足够的安全余量；其次是安装距，即静态额定载荷下上下吊耳安装孔的中心距，这个尺寸直接决定了配套设备的悬挂初始高度，设计时需要和配套载具的轮系行程、底盘离地间隙参数做匹配校核；另外弹簧的预压缩量也需要精准计算，预压过大则会导致减震器初始硬度过高，小颠簸过滤效果差，

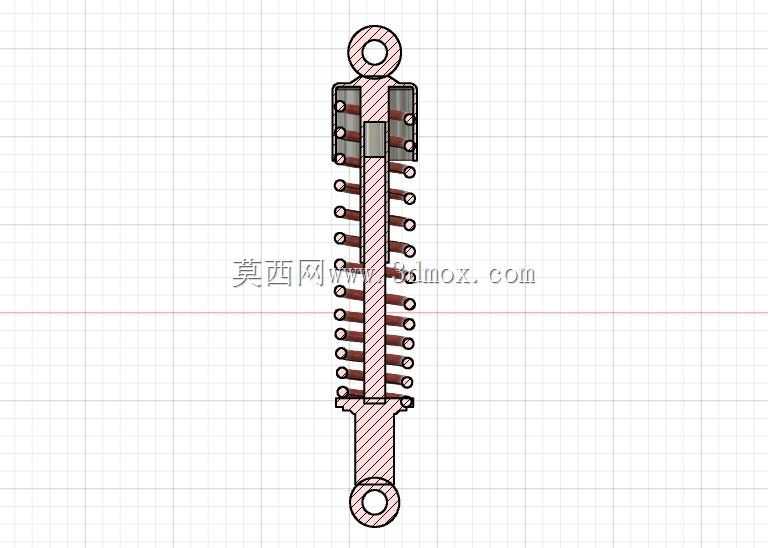

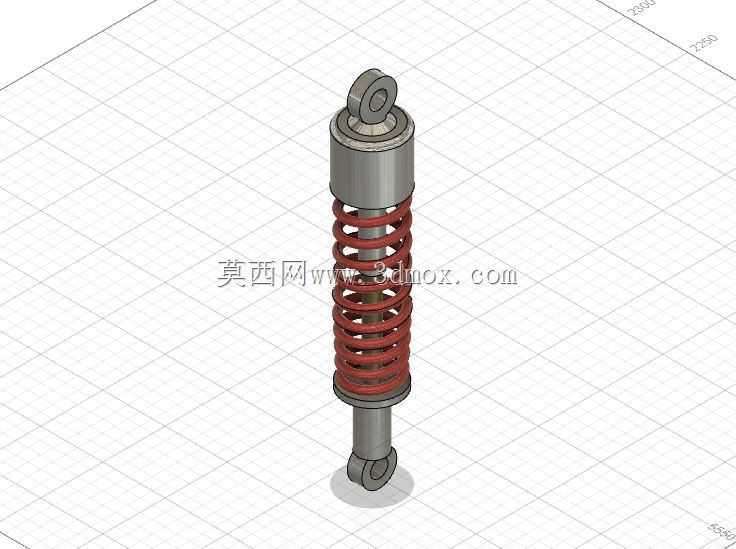

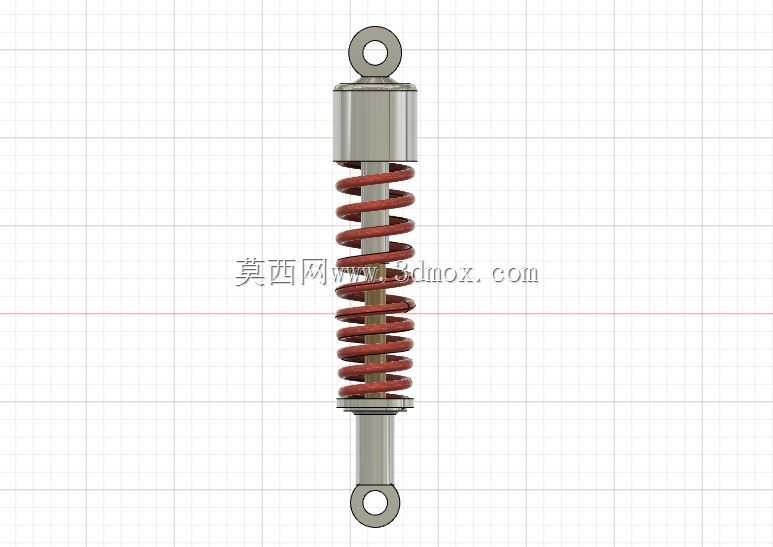

　　预压过小则容易在回弹过程中出现弹簧松旷异响。从实际应用场景来看，这类小尺寸减震器除了用在电动自行车、小型沙滩车这类休闲载具上，也可适配小型工业移动设备、户外折叠代步工具的缓冲结构，甚至部分小型健身器材的阻尼结构也会采用同原理的设计，建模过程中需要重点还原弹簧的螺旋升角、活塞杆与筒身的配合公差、吊耳的铰接孔尺寸，这些参数直接决定了后续结构仿真、装配干涉检查的准确性，尤其是弹簧在不同压缩行程下的形态变化，需要在建模时做好参数化关联，方便后续调整刚度参数时快速更新模型形态，避免每次调整都重新绘制螺旋线。
