带式输送线纠偏调整回位辊结构

　　在散料、成件物料连续输送的生产场景中，皮带跑偏是带式输送机运行过程中最常见的故障之一，跑偏不仅会造成物料撒漏、皮带边缘异常磨损，严重时还会导致皮带撕裂、机架剐蹭等停机事故，调整回位辊正是针对这一工况设计的被动纠偏部件，无需额外电控或动力源，依靠皮带与辊面的摩擦力触发纠偏动作，适配长距离固定带式输送机、井下输送巷道、港口散料转运线等多场景的纠偏需求。

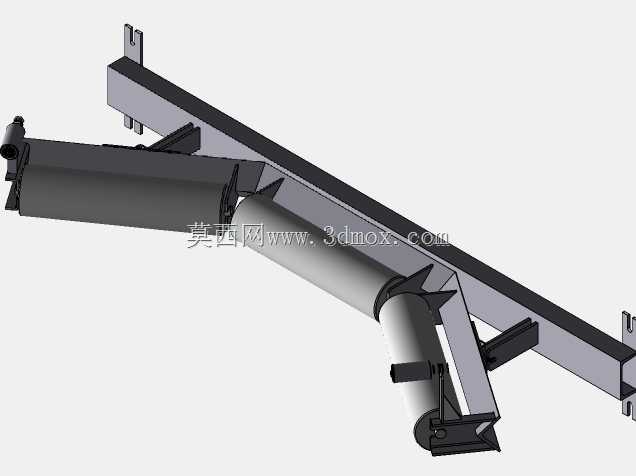

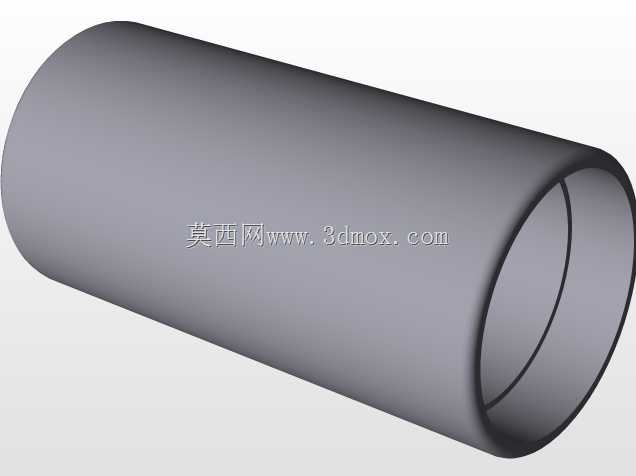

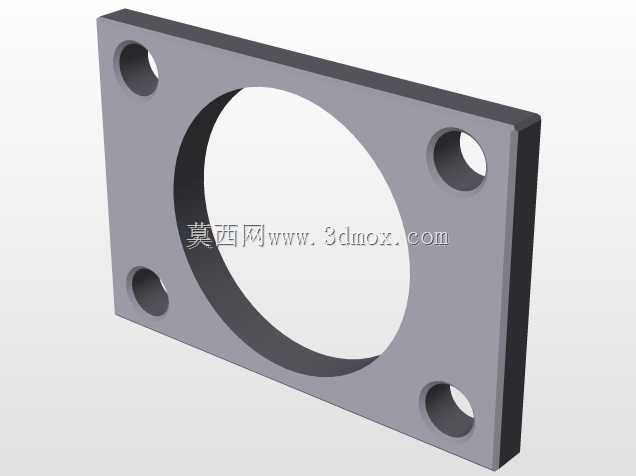

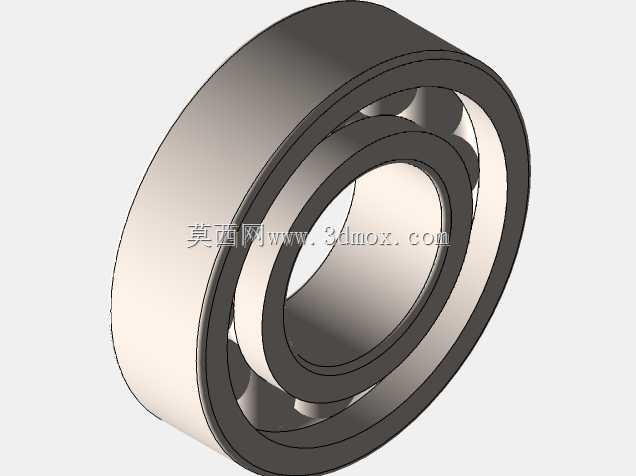

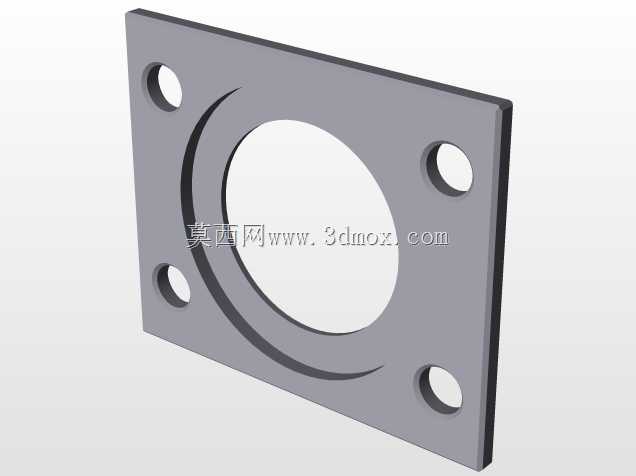

　　该结构整体采用侧挂安装形式，主体支撑梁采用标准型钢焊接加工，安装端预留与输送机纵梁匹配的固定孔位，可直接适配多数通用带式输送机的机架安装尺寸，无需对原有机架做大规模改造，安装时仅需将支撑梁固定在皮带下方的机架纵梁上，调整辊体初始位置与皮带下表面平行即可完成部署。核心纠偏辊体采用无缝钢管加工，表面做防锈耐磨处理，两端配置密封型深沟球轴承，可适应多粉尘、潮湿的恶劣工况，降低日常维护频次。

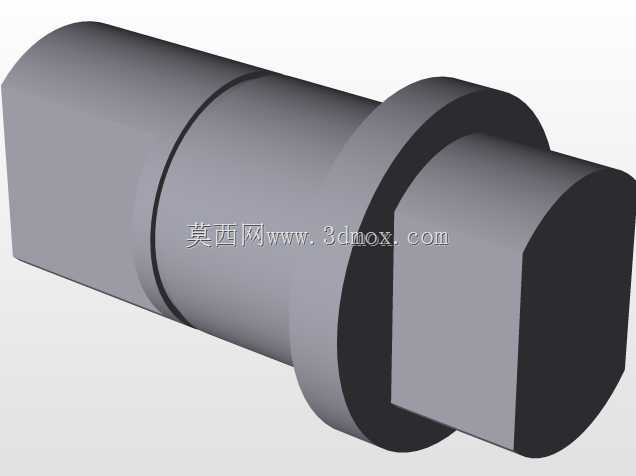

　　设计过程中，辊体与支撑梁之间采用可偏转铰接结构，当皮带出现向一侧跑偏的趋势时，皮带边缘会对偏转侧的辊体施加侧向压力，带动辊体绕铰接轴产生一定角度的偏转，此时辊面与皮带运行方向形成夹角，辊面与皮带接触产生的横向分力会推动皮带向输送机中心线方向回移，当皮带回到居中位置后，辊体在两侧复位结构的作用下回到初始平行位置，完成一次纠偏动作。为避免辊体偏转角度过大造成反向跑偏，铰接位置设置有限位挡块，将辊体的最大偏转角度限制在合理区间内，保证纠偏动作的平缓性，不会对皮带运行造成突然的横向冲击。

　　从安装边界来看，该结构整体沿皮带运行方向的占用长度较短，不会占用过多输送机沿线的安装空间，支撑梁的伸出长度可根据不同带宽的输送机做适配调整，辊体长度覆盖常规工业输送机的常用带宽范围，铰接转动部位预留有润滑注油通道，可在不停机的状态下完成定期润滑保养，延长部件使用寿命。不同于主动纠偏装置需要配套检测元件、执行机构与控制系统，该调整回位辊纯机械结构的设计可靠性更高，后期维护成本更低，适合作为输送机沿线间隔布置的常态化纠偏部件，搭配不同槽角的上托辊组使用，可有效降低长距离输送线的皮带跑偏概率，减少运维人员的现场调整工作量。
