机械采样器煤石炭罐结构设计方案

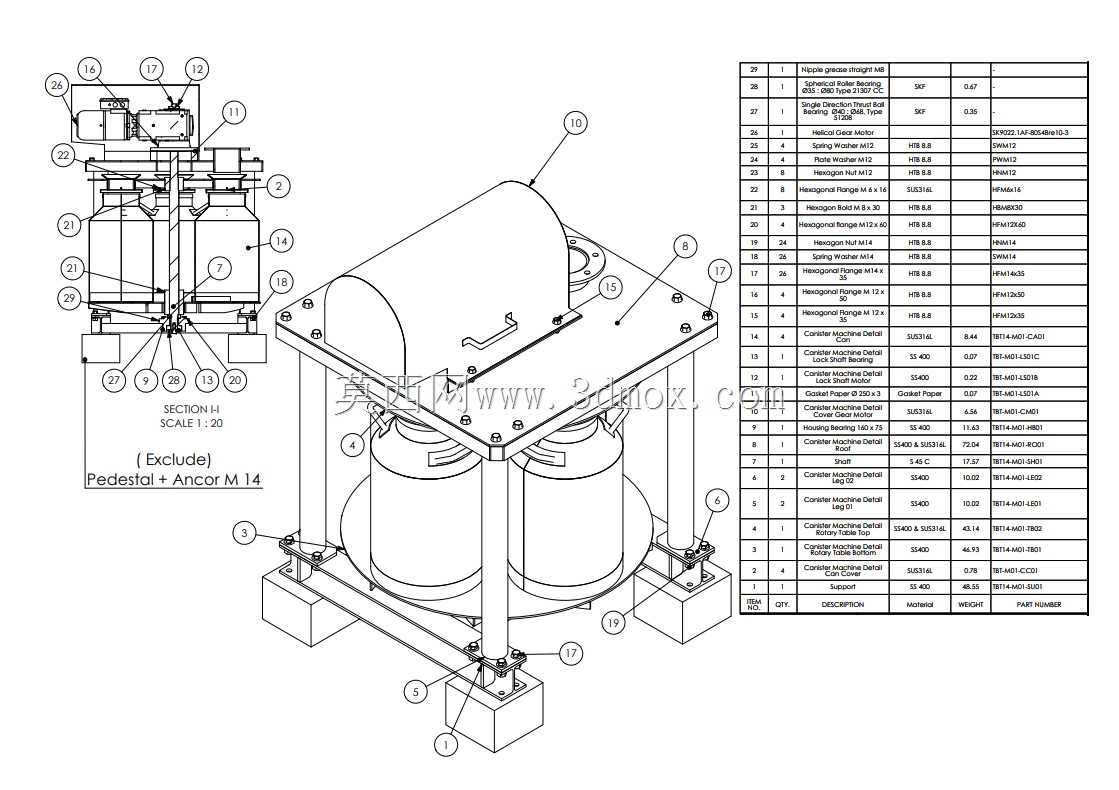

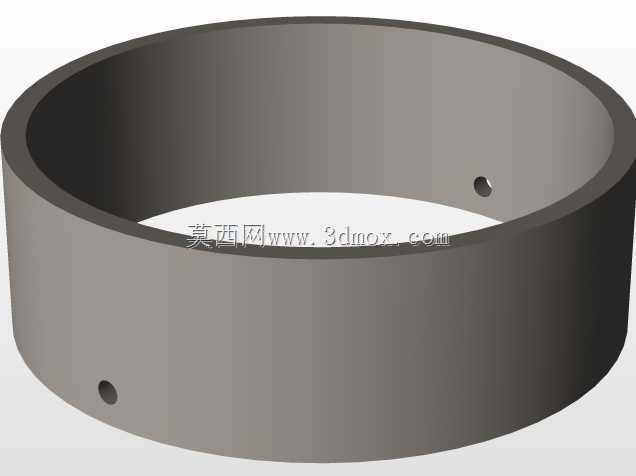

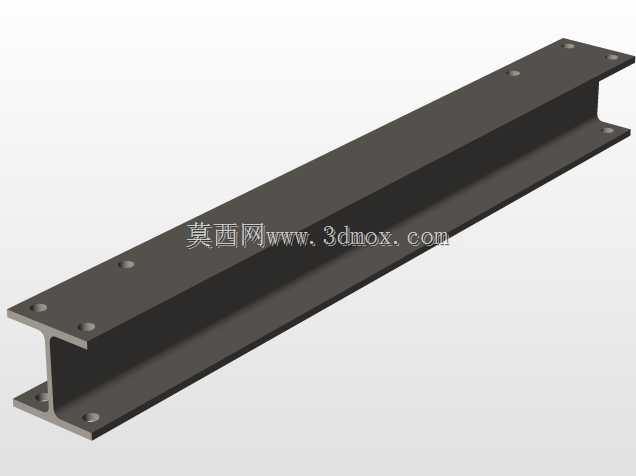

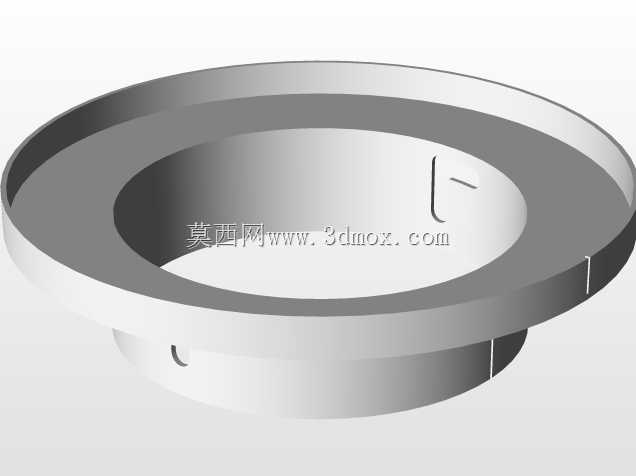

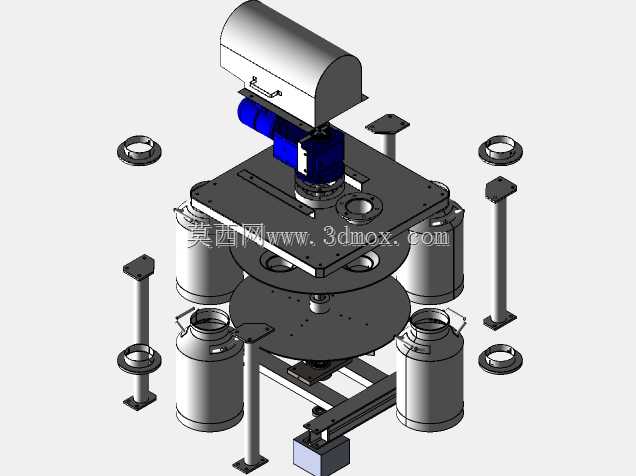

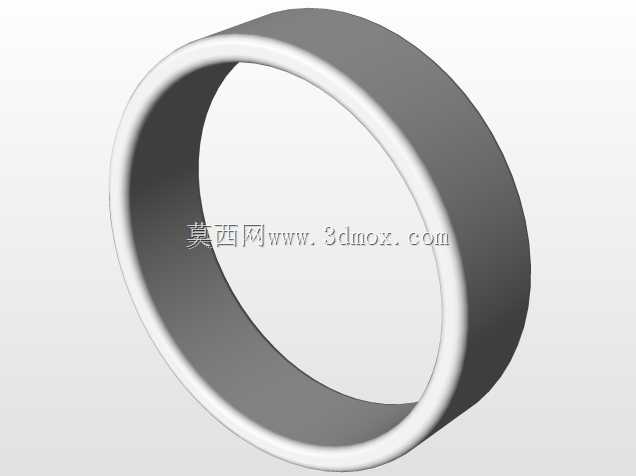

　　在煤炭、矿石分选及物料品质管控的工矿作业场景中，物料采样环节的准确性直接影响后续批次品质判定、工艺参数调整的可靠性，这款炭罐结构作为机械采样器的核心储料承载单元，主要承接采样机构采集到的煤石混合物料，完成采样过程中的物料暂存、分流与密封存储，避免采样过程中物料撒漏、样本混杂导致的检测数据偏差。从结构设计逻辑来看，整套炭罐采用双罐对称布局，配套顶部密封端盖与支撑框架结构，支撑框架采用方管焊接成型的立柱与底部安装支座配合，既保证了罐体安装的结构刚性，也预留了足够的操作空间用于罐体拆装、物料清理作业。顶部端盖采用快开式结构设计，配合定位销与锁紧螺栓实现快速启闭，能够在采样作业完成后快速完成样本取出与罐体复位，适配连续采样的作业节拍需求。

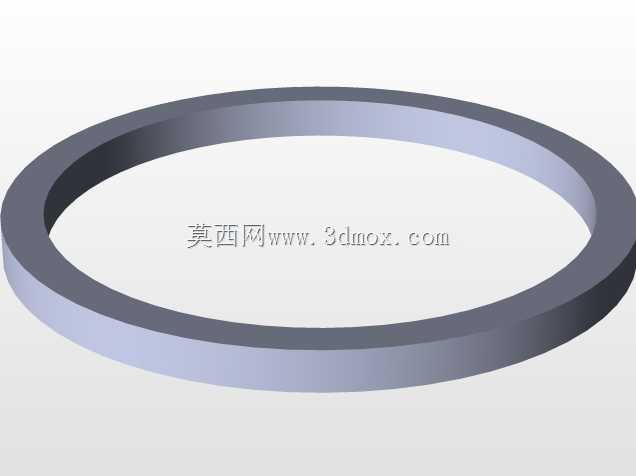

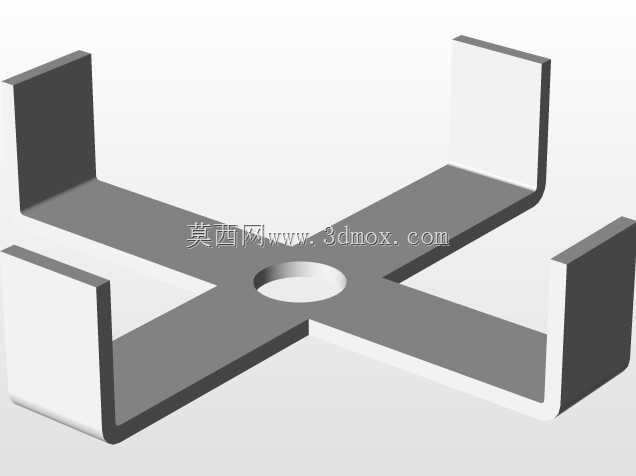

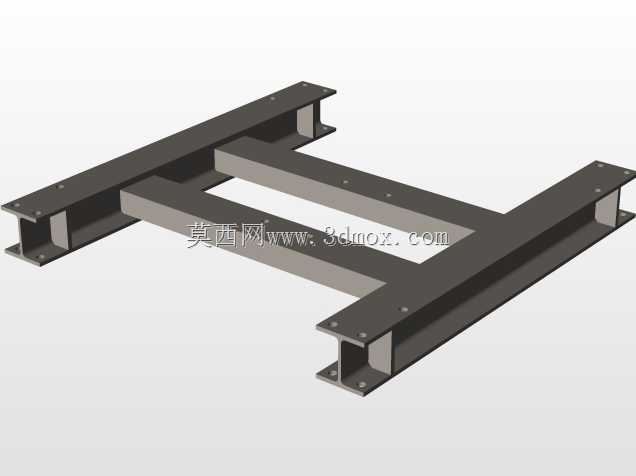

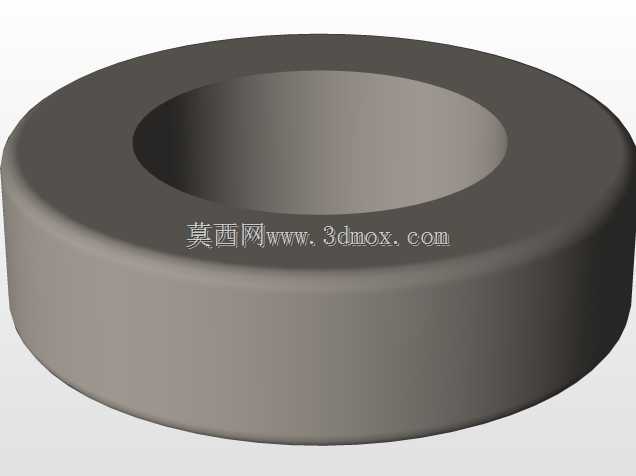

　　整套设备的外形边界尺寸为939mm×939mm×920mm，安装时底部支座需要通过膨胀螺栓固定在采样工位的混凝土基础上，安装平面的平面度公差需控制在2mm以内，避免支撑框架受力不均导致的罐体倾斜、密封失效问题。设计过程中针对工矿现场多粉尘、振动大的作业特性，在罐体与支撑框架的连接位置设置了橡胶减震垫，减少采样作业过程中设备振动传递到罐体导致的物料密实度变化，同时罐体与端盖的密封面采用耐磨损的橡胶密封条，能够阻挡外部粉尘进入罐体内部污染样本，也避免罐体内的细颗粒煤尘外溢造成现场作业环境恶化。双罐布局的设计可以实现单罐采样、单罐备用的作业模式，当其中一个罐体完成采样进入样本送检流程时，另一个罐体可以快速接入采样工位，

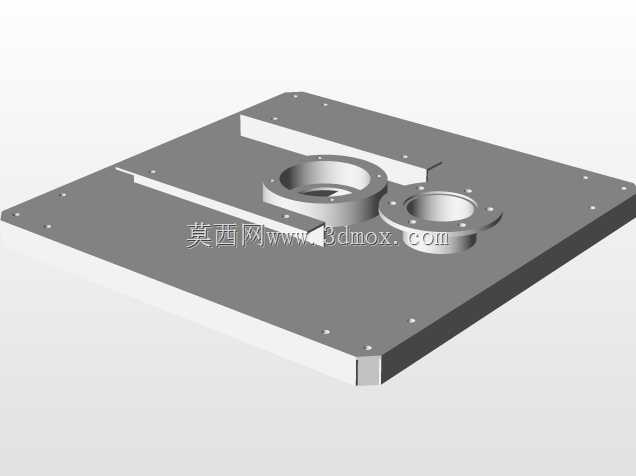

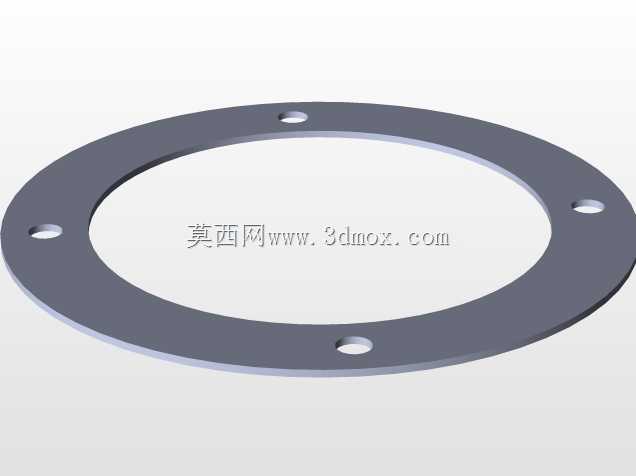

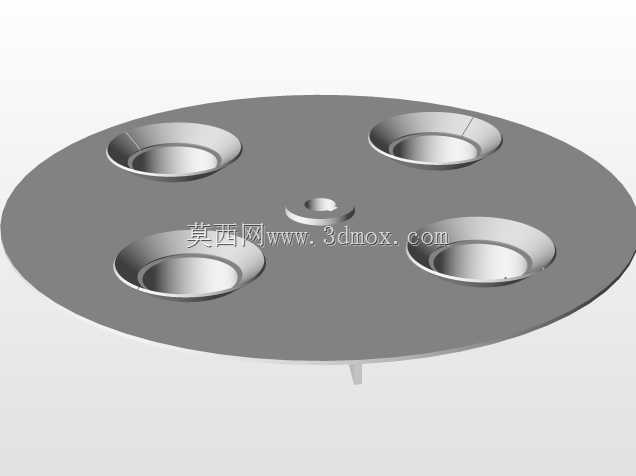

　　无需停机等待样本转运，大幅提升连续采样作业的效率。支撑框架的顶部安装板预留了与采样执行机构对接的安装孔位，孔位公差按照IT7级精度设计，能够保证采样出料口与罐体进料口的同轴度，避免物料下落过程中撒漏到罐体外部。底部支座的高度设计充分考虑了现场物料转运容器的接入空间，罐体出料口距离安装基础的高度能够适配标准的样本接料桶放置，无需额外垫高作业。整套结构的受力经过校核，支撑立柱的截面尺寸能够承受满料状态下罐体的总重量，同时承受采样机构作业时的周期性冲击载荷，长期运行不会出现框架变形、焊缝开裂的问题，适配工矿现场长时间连续运行的作业需求。
