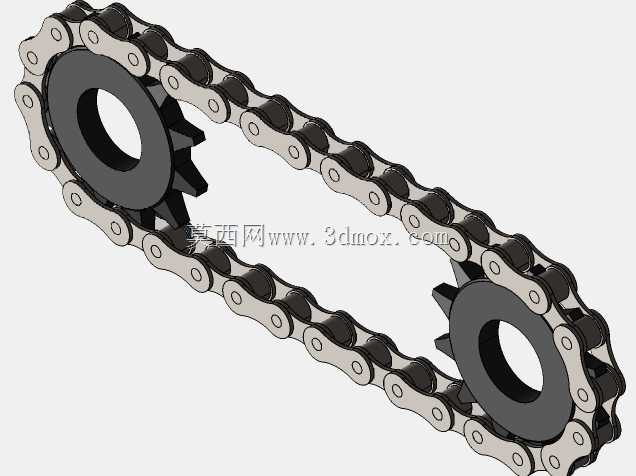

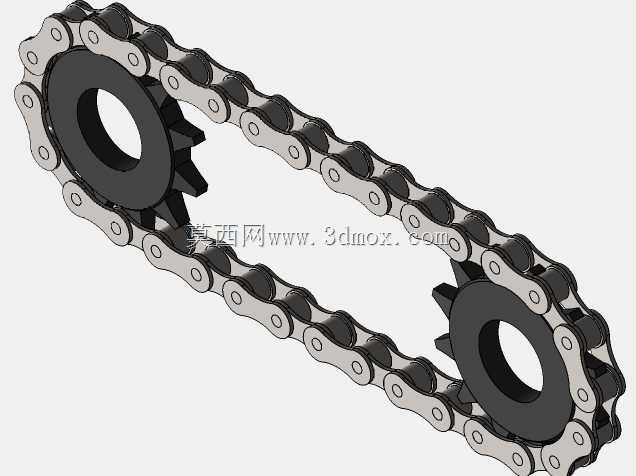

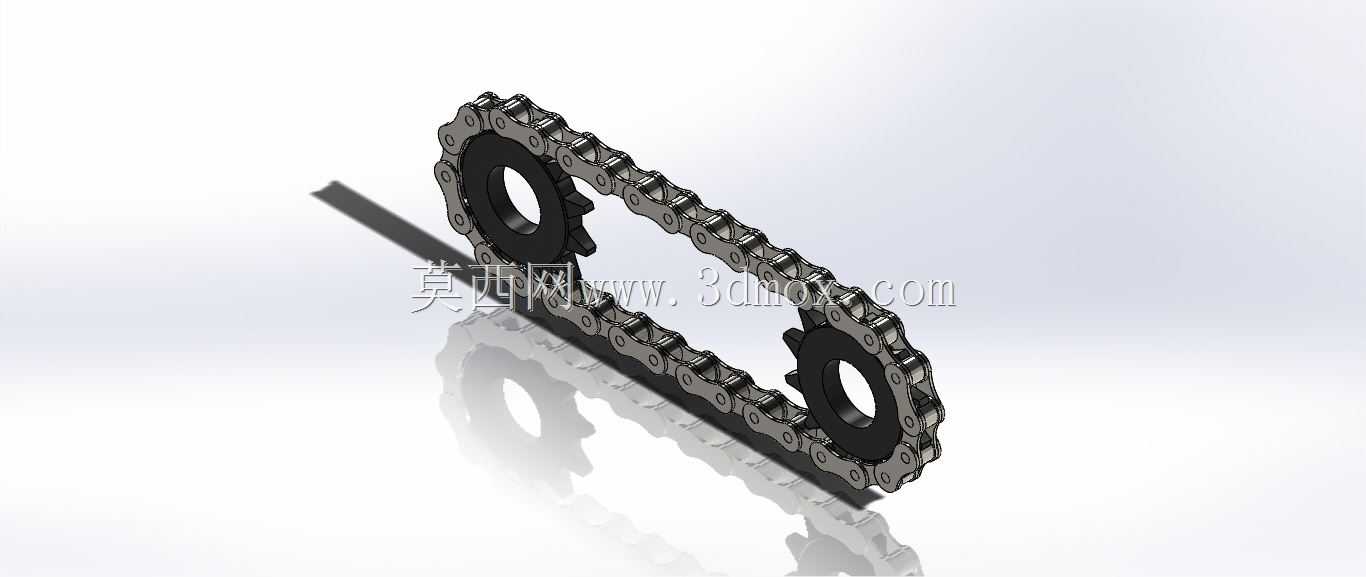

双链轮配合滚子链条传动结构

　　这套链传动结构在各类工业传动场景中应用极广，从常规的输送线动力传递，到小型设备的转速扭矩转换，再到农机、轻工机械的动力输出端，都能见到这类结构的身影。不同于带传动存在打滑丢转的问题，也不同于齿轮传动对中心距的严格限制，链传动可以在两轴中心距较远的情况下传递稳定动力，能在多尘、油污、高低温的恶劣工况下保持可靠工作，不会因为环境中的碎屑附着就出现传动失效的问题。

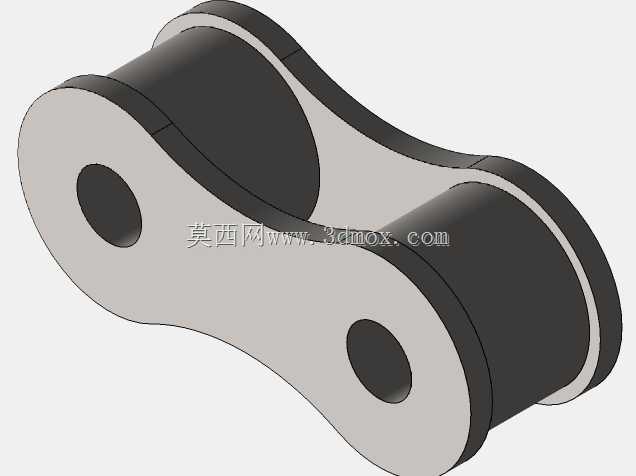

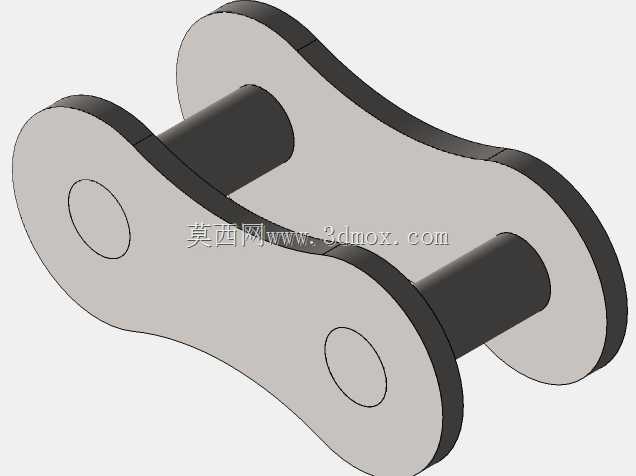

　　设计这套结构时，首先要匹配传动比需求确定两个链轮的齿数差，小链轮的齿数不能选取过少，否则会加剧链条的多边形效应，让传动过程中的动载荷、冲击噪声明显上升，同时也要控制大链轮的齿数上限，避免链条磨损后出现跳齿脱链的问题。链条选用标准滚子链结构，每一节链节的铰接间隙都要预留合理的磨损余量，链板的厚度、滚子的直径都要匹配对应链轮的齿槽参数，保证啮合时滚子能顺滑嵌入齿槽，不会出现卡滞、咬链的情况。

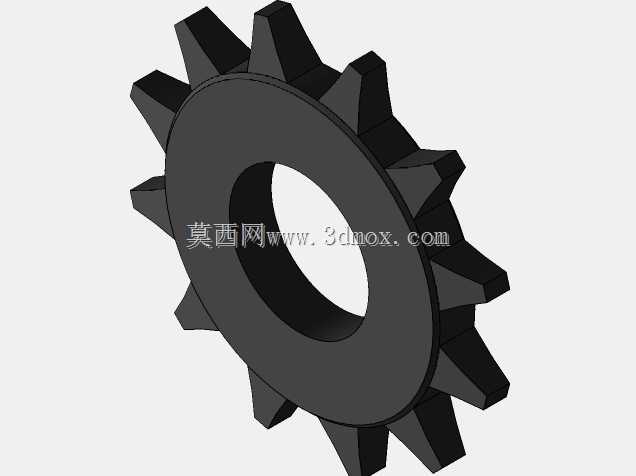

　　从安装边界来看，两链轮的中心距要控制在合理区间，中心距过小会导致链条绕转次数过多，加速铰链磨损；中心距过大则会让链条松边垂度过大，传动时出现上下抖动、拍击的问题。安装时必须保证两个链轮的端面处于同一平面，不能出现偏斜，否则会加剧链条和链轮齿侧的磨损，严重时还会导致链条脱轨。链轮的齿形采用渐开线啮合轮廓，齿沟圆弧半径要匹配滚子外径，保证啮合接触时应力分布均匀，避免局部应力集中导致齿面过早疲劳点蚀。

　　实际使用中，这套结构可以通过调整中心距或者加装张紧轮的方式控制链条张紧度，松边的合适垂度要根据中心距大小调整，一般控制在中心距的1%到2%区间，水平布置时垂度可以稍大，垂直布置时要适当收紧避免脱链。结构整体没有复杂的异形零件，所有部件都可以采用标准件选型搭配，维护时只需要定期检查链条磨损伸长量，当链节伸长量超过原节距的3%时就需要更换整根链条，不能新旧链条混装，否则会因为节距差导致啮合冲击加剧，加速新链条的磨损。链轮的齿面经过硬化处理后，可以大幅提升耐磨性能，在长期连续运转的工况下也能保持稳定的传动精度，不会因为齿面磨损导致传动比出现明显波动。
