带I2C接口2004字符液晶显示模块结构设计

　　在嵌入式控制、小型工业设备、智能检测终端的开发场景里，字符型液晶显示模块是人机交互链路里最基础也最常用的输出部件，相比段码屏它能灵活显示自定义字符、参数数值、状态提示，相比彩屏又具备功耗低、驱动逻辑简单、成本可控的优势，是很多对显示复杂度要求不高、追求运行稳定性的设备首选方案。这款带I2C转接模块的20x4字符液晶，核心显示区域为4行每行20个字符的显示矩阵，能够同时展示多行参数信息，比如设备运行的温度、压力、运行时长、故障代码这类需要并行呈现的内容，不用频繁切换显示页面，操作人员扫一眼就能获取全部关键状态。

　　从结构设计层面看，整个模组分为三层核心结构：最外层是黑色ABS材质的显示边框，边框做了0.8mm的凸台限位，刚好卡在显示玻璃的边缘，既可以遮挡液晶玻璃边缘的非显示区域，提升外观整洁度，也能在安装时给玻璃层提供侧向防护，避免装配过程中硬物磕碰导致玻璃碎裂。中间层是液晶显示玻璃与背光组件，背光采用均匀的蓝色底光设计，在车间普通照明环境下也能清晰识别显示内容，不会因为环境光过强出现字符看不清的问题，背光层的厚度控制在4.2mm，和玻璃层贴合后整体平整度误差控制在0.1mm以内，避免出现背光不均、局部亮斑的问题。最底层是绿色FR-4材质的驱动电路板，板载了I2C转接芯片，把传统并行驱动需要的8个数据口加3个控制口的接线需求，简化成SCL、SDA、VCC、GND四根线，大幅降低了主控板的IO口占用，对于IO资源紧张的小型单片机控制系统来说，这个设计能省出大量接口资源去连接其他传感器、执行部件。

　　安装边界的设计上，电路板两端预留了两个直径3.2mm的安装孔，孔中心距为98mm，适配M3规格的安装螺丝，可以直接固定在设备面板的内侧螺柱上，安装时显示面和面板开孔的间隙控制在0.3mm，配合边框的凸台结构，刚好能卡在面板开孔处，不需要额外加密封胶条就能实现基本的防尘效果，避免车间里的浮尘、细小金属碎屑飘进模组内部造成引脚短路。整个模组的总厚度为13.5mm，对于面板内部安装空间有限的小型手持设备、桌面式检测仪器来说，这个厚度不会占用过多内部空间，给其他电路板、电池、接线端子留出足够的排布余量。

　　实际选型使用的时候，需要注意几个结构匹配的细节：首先是面板开孔的尺寸，要对应显示区域的长宽做适配，开孔边缘不能压到边框的凸台，不然长期受力会导致边框变形挤压液晶玻璃，出现显示缺划的问题；其次是接线端的排布，电路板上方的排针是16Pin标准接口，既可以直接插I2C转接板使用，也可以拆掉转接板走传统并行驱动，设计安装槽位的时候要给排针上方留出至少8mm的接线空间，方便插杜邦线或者焊接排线，避免接线后排线弯折过度出现接触不良；另外模组的工作温度范围适配常规工业场景，结构上没有做特殊的宽温防护，所以不要把它安装在靠近发热源比如功率电阻、散热片的正上方，长期高温烘烤会加速液晶材料老化，缩短显示模组的使用寿命。

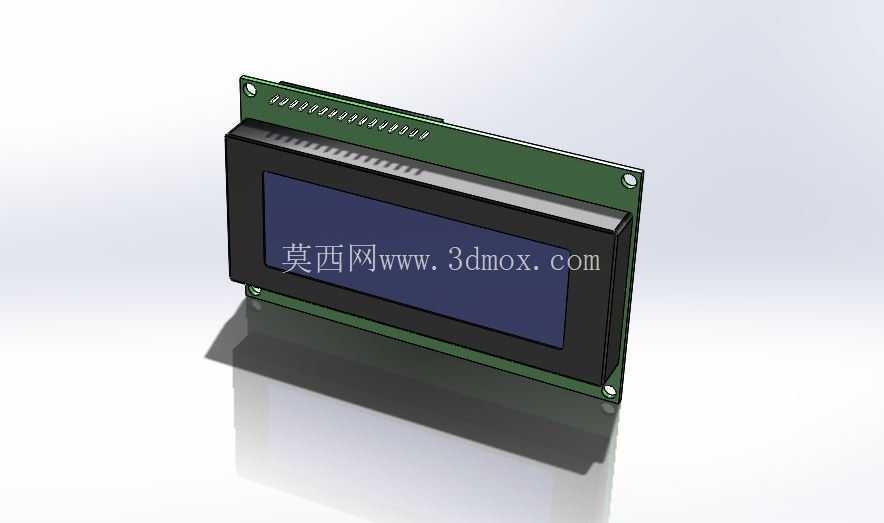

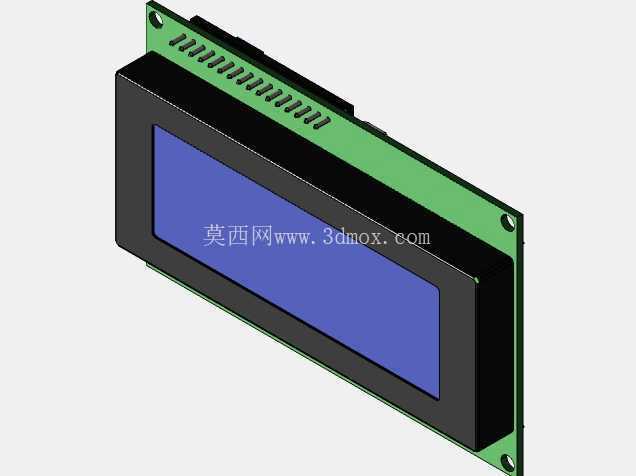

　　从建模细节来看，整个模型还原了实物的所有结构特征：电路板上的排针焊盘、固定孔的金属包边、液晶玻璃和边框的装配台阶、I2C模块上的芯片与电位器细节都做了1:1还原，在做设备整体装配干涉检查的时候，可以直接把这个模型导入装配体，核对安装孔位是否匹配、面板开孔尺寸是否合适、接线空间是否充足，不用再手动测量实物尺寸调整结构，能大幅缩短设备结构开发的周期，避免因为尺寸预估错误导致开模或者打样后出现装不上的问题。很多工程师在做小型设备结构设计的时候，经常会忽略显示模组的安装间隙预留，要么是开孔太小卡不进去，要么是开孔太大露出内部边框影响外观，这个精准的三维模型可以直接用来生成面板开孔的轮廓线，也能用来核对内部元器件和模组之间的安全距离，比如电路板上的电解电容最高高度不能碰到液晶模组的背面，接线端子的位置不能和排针位置重叠，这些细节都能通过装配检查提前规避，减少打样返工的成本。
