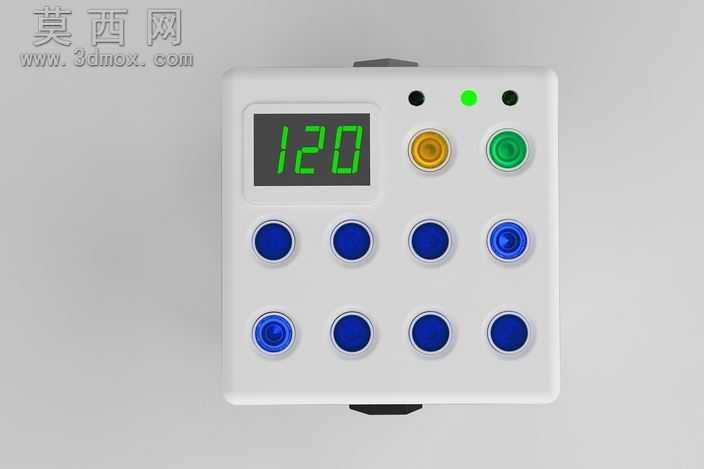

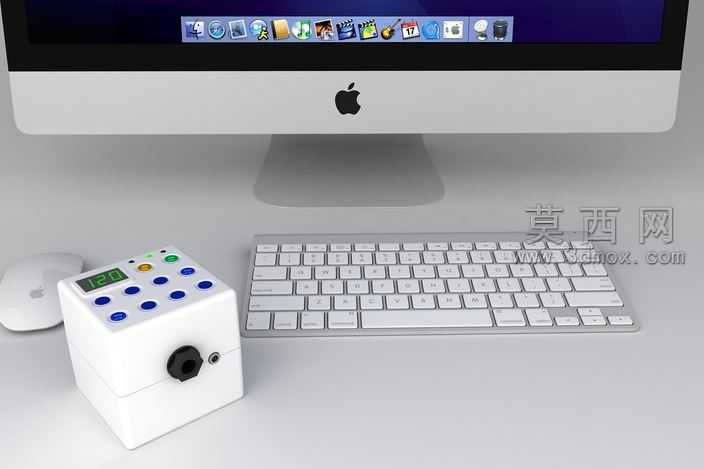

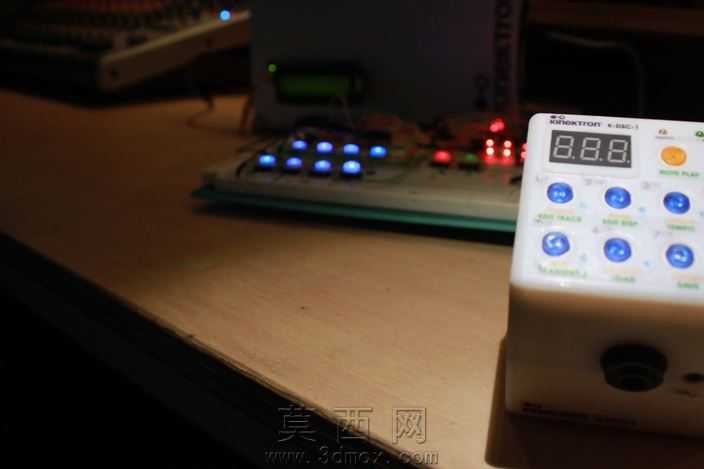

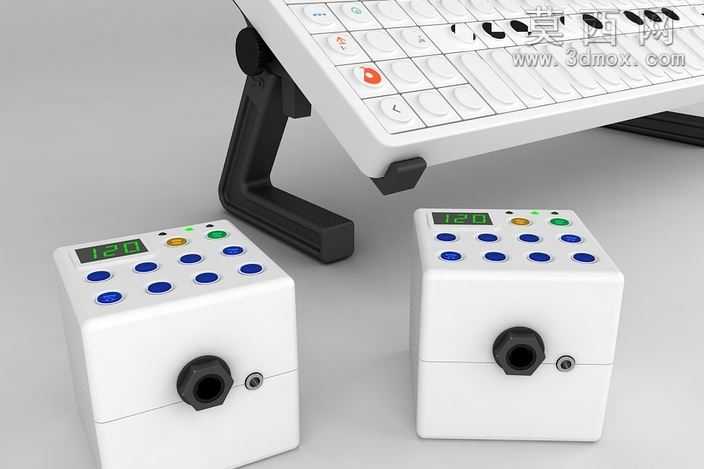

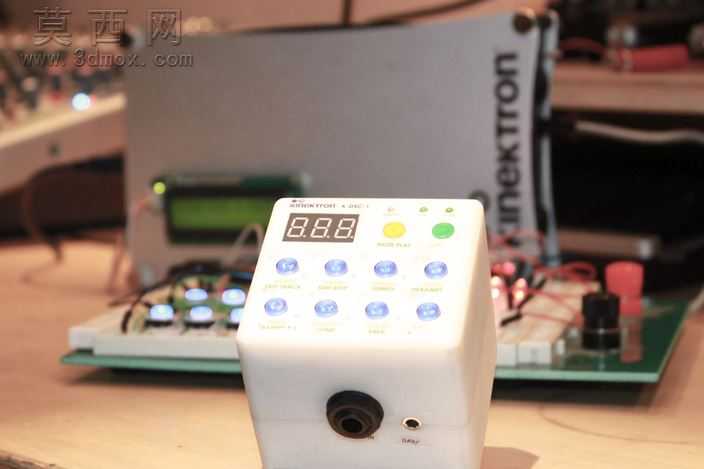

KinektronKDSC1音乐合成器结构设计

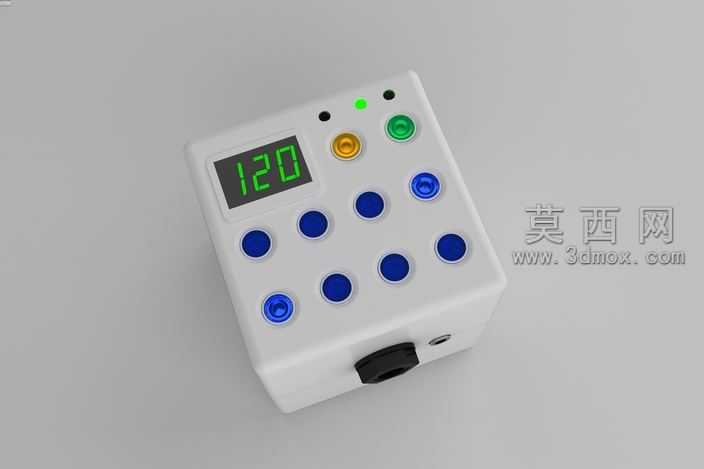

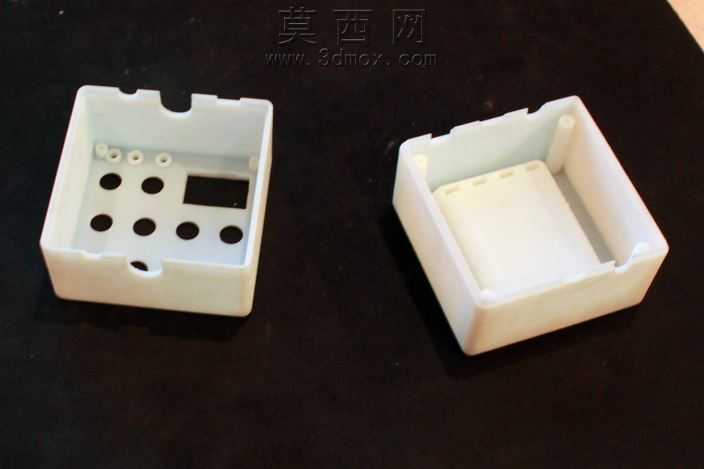

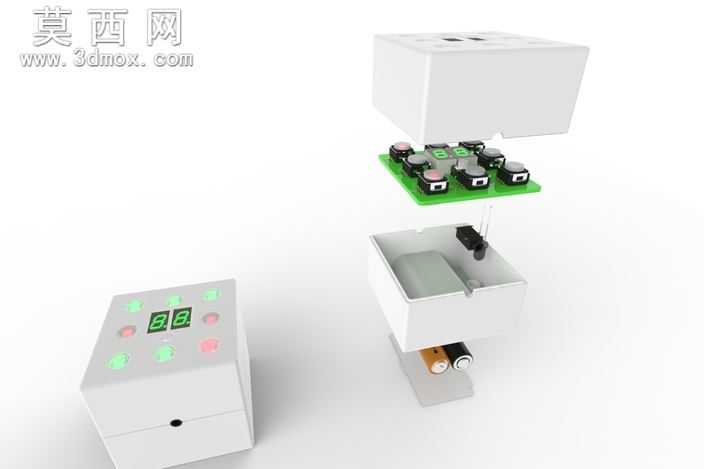

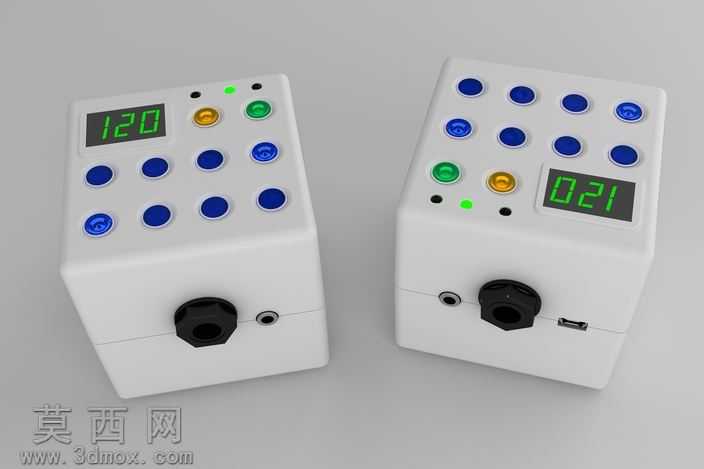

本作品为KinektronKDSC1音乐合成器的三维结构设计，整体采用立方体模块化的外观造型，通过分层式的内部结构布局实现功能与外观的统一。建模过程中首先完成外部壳体的曲面构建，上下壳体采用卡扣式的装配结构，上壳体预留按键与显示屏的安装开孔，下壳体设置电池仓与内部电路的容纳空间，所有壳体边缘做圆角过渡处理，既提升握持手感也避免装配过程中的锐边磕碰。内部结构分为三层布局，最上层为操作交互层，排布多枚功能按键与双位数码显示屏，按键采用凸起式的硅胶按键结构，建模时预留按键的活动行程空间，显示屏位置做下沉式安装槽设计，保证显示面与壳体上表面齐平；中间层为核心电路层，绿色PCB电路板通过定位柱与壳体固定，电路板上的电子元件按照实际电路布局做等比例建模，包含贴片元件、接口元件与主控模块，元件的引脚与焊盘细节都做了还原，保证结构装配的干涉检查准确性；最下层为供电层，设置两节AA电池的安装仓，电池仓做弹片接触结构的建模，同时预留电源开关的安装位，开关拨杆延伸至壳体侧面方便操作。材质渲染方面，外部壳体采用哑光白色ABS塑料材质，调整材质的粗糙度与漫反射参数模拟真实塑料的哑光质感，电路板采用典型的绿色阻焊材质，表面做丝印层的纹理贴图还原PCB的真实外观，按键采用半透明磨砂硅胶材质，数码显示屏做深色半透明面板搭配发光数字的材质效果，电池部分还原金属外壳与纸质标签的纹理细节。设计思路上遵循小型化桌面交互设备的设计逻辑，将所有功能模块整合在边长不足十厘米的立方体空间内，既保证功能完整性也兼顾桌面摆放的美观性，分层式的结构设计方便组装与后期维修，所有装配位置都做了定位结构设计，避免组装时出现错位问题，同时开源的设计属性也方便后续使用者根据自身需求修改结构，拓展更多功能模块。
