窗饰阴影辊压成型生产设备结构

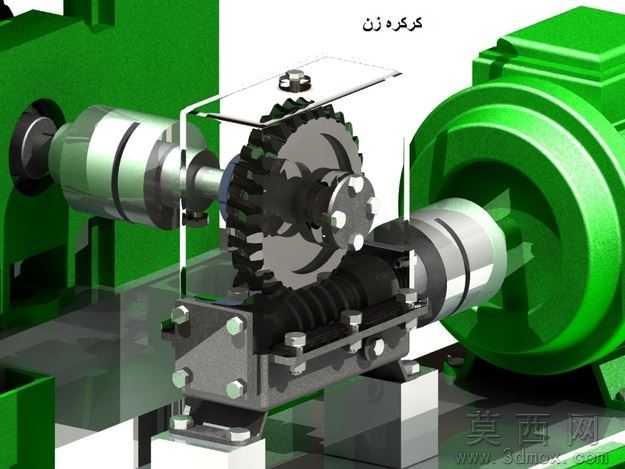

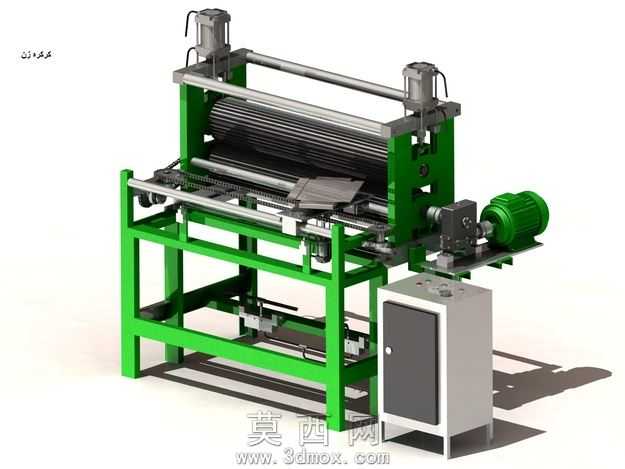

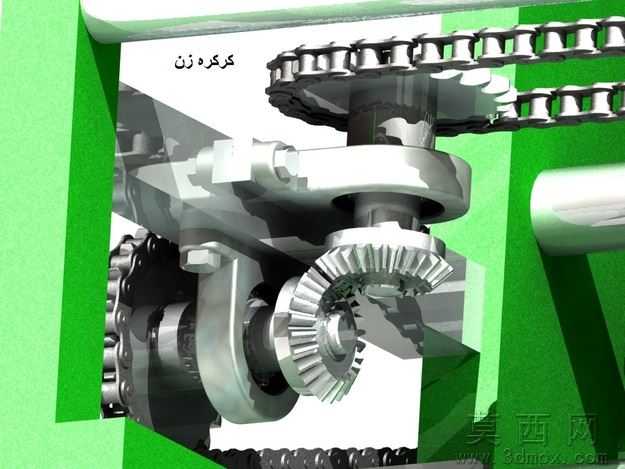

本模型为窗饰阴影加工专用辊压成型设备，采用三维参数化建模方式完成全结构搭建，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，保证各装配结构的尺寸精度与配合公差符合实际生产设备的设计要求。模型主体采用方通焊接式机架结构，建模时对机架的焊接连接位、支撑脚、横梁承重结构都做了精细化还原，机架主体赋予绿色哑光烤漆材质，表面添加细微的颗粒质感模拟真实工业漆面的视觉效果，机架底部设置可调式支撑脚结构，可适配不同安装地面的水平调节需求。设备核心工作单元为上下排布的多组辊压轴组件，辊轴表面做镀铬金属材质处理，添加细微的划痕与使用磨损质感，还原金属辊轴长期使用后的真实状态，辊轴两端配置带座轴承结构，建模时还原了轴承座的安装孔位、密封端盖等细节结构，保证辊轴转动结构的装配合理性。设备进料端设置可调式导向定位机构，可根据待加工窗饰材料的宽度、厚度进行灵活调节，导向板采用不锈钢金属材质，表面做拉丝纹理处理，还原金属板材的加工质感。动力传动部分采用减速电机搭配链轮链条传动结构，建模时还原了链轮的齿形结构、链条的链节拼接细节，电机外壳做铸铁哑光材质处理，散热筋、接线盒、输出轴端盖等细节均完整呈现，传动部位设置安全防护外罩，防护网采用镂空网格结构建模，兼顾安全防护与可视化观察需求。设备侧边配套独立式电气控制柜，柜体采用冷轧钢板折弯成型结构，柜门设置观察窗与安全锁具，柜内预留电气元件安装空间，柜体表面赋予浅灰色喷塑材质，操作面板区域设置按钮、指示灯、急停开关等操控元件，各元件的布局符合工业设备人机操作的设计逻辑。模型渲染阶段采用工业场景三点布光方案，主光模拟车间顶部照明光源，辅光弱化设备结构阴影，补光突出金属部件的反光质感，地面添加柔和的投影效果增强设备的立体感与真实感，整体模型可用于设备方案展示、生产工艺讲解、虚拟装配验证等场景，各部件均为独立可编辑结构，可根据实际设计需求进行参数调整与结构优化。
