工业设备用定位托架组件结构设计

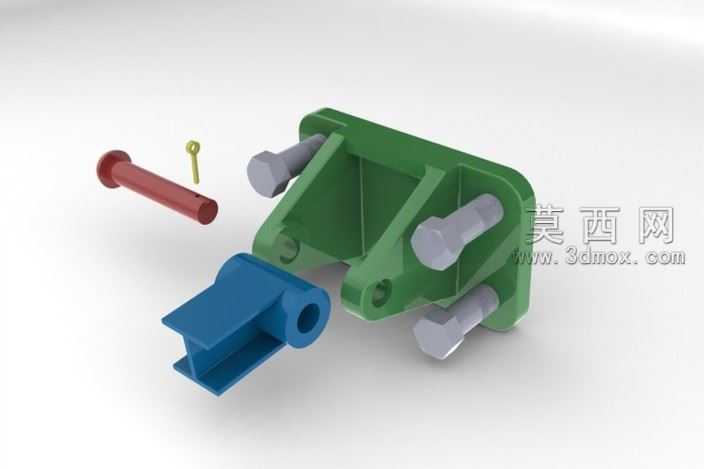

本定位托架采用三维参数化建模方式完成整体设计，建模过程中对各组成零件进行独立参数化绘制，再通过装配约束完成整体组装，确保各部件间的配合精度符合机械装配公差要求。模型主体支撑座采用工程塑料质感的绿色哑光材质进行渲染表现，表面做了细微的磨砂质感处理，还原工业注塑零件的真实视觉效果，支撑座内部设计有三角加强筋结构，在不增加整体壁厚的前提下大幅提升结构的抗弯折强度与承载能力，避免受力时出现形变问题。配套的滑动连接块采用蓝色工程塑料材质渲染，与主体支撑座形成清晰的视觉区分，其结构设计有滑槽与安装孔位，可实现与外部部件的滑动对接与固定连接，孔位内部做了倒角处理，既提升装配便利性也避免应力集中问题。紧固件部分包含多根不同规格的外六角螺栓与销轴类零件，螺栓采用金属镀锌质感的银灰色材质渲染，表面添加了细微的金属光泽与螺纹细节，长销轴采用红棕色金属材质表现，搭配小型开口销做轴向限位，完整还原机械结构的防松设计逻辑。整体渲染采用柔和的影棚布光方式，主光源从侧上方照射，辅以补光弱化阴影死角，清晰呈现各部件的结构轮廓与装配关系，爆炸视图的呈现形式直观展示了各零件的装配顺序与配合位置，便于理解整套托架的组装逻辑。设计过程中充分考虑了定位托架的实际使用场景，各安装孔位的位置、连接部件的行程范围都经过参数化校验，确保结构既满足定位支撑的功能需求，也具备足够的结构强度与装配便利性，整体模型结构完整，细节表现到位，可用于机械结构教学、工装设计参考等场景。
